8.1.10. Регулировка петли замка

ПРИМЕЧАНИЕ Регулировка петли замка с доводчиком происходит по аналогии.

Снимите облицовку полки замка.

Направляющие клинья и цапфы должны быть ослаблены

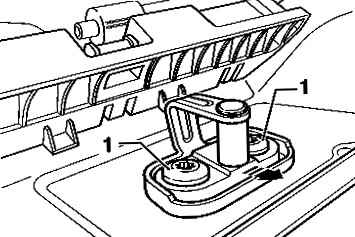

Рис. 8.15. Винты крепления петли замка

Освободите петлю замка, ослабив винты 1 (рис. 8.15).

Подвиньте петлю замка назад по направлению – стрелки – и затяните болты 1.

Закройте дверь багажного отсека и проверьте ее регулировку.

Ослабив болты 1, можно перемещать петлю замка в пазах.

После регулировки закрутите болты 1.

Момент затяжки: 25 Н·м.

Отрегулируйте направляющие клинья и цапфы.

Перед регулировкой направляющих клиньев и цапф необходимо отрегулировать отдельно дверь багажного отсека.

Затяните винты 1 и 5 лишь настолько, чтобы головки винтов слегка прижимали направляющий клин 6 и направляющую цапфу 2.

Подгонка направляющих клиньев и цапф в пазах должна выполняться без применения силы.

Перед регулировкой вытяните направляющие клинья 6 на двери багажного отсека 4 насколько это возможно.

Затем для установки клиньев и цапф в правильное положение закройте дверь багажного отсека легким нажатием посередине.

Откройте дверь багажного отсека и затяните винты 1 и 5 с моментом затяжки 6 Н·м.
