8.1.26. Снятие стеклянной панели подъемно-сдвижного люка

Поднимите люк.

Сдвиньте солнцезащитный экран назад.

Освободите гофрированный чехол с нижней планки, начиная от задней части люка.

Затем освободите гофрированный чехол с верхней планки, начиная от передней части люка.

Рис. 8.44. Снятие гофрированного чехла

Потяните гофрированный чехол из пазов назад и снимите его (рис. 8.44).

Выкрутите крепежные винты (по три на каждой стороне) 4,5 Н·м.

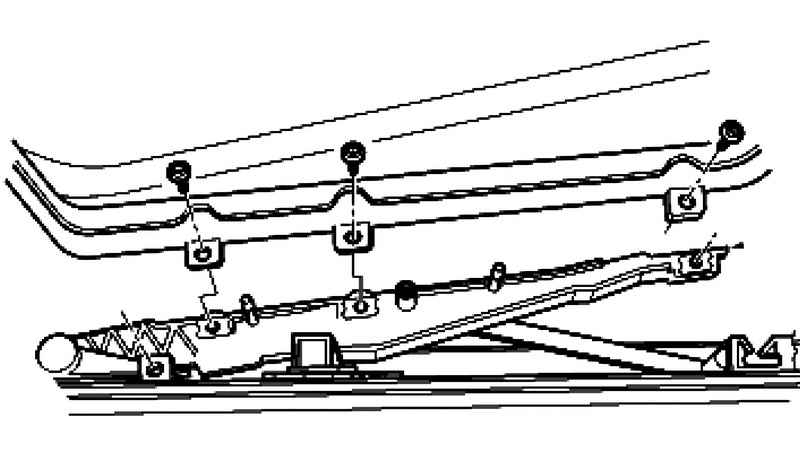

Рис. 8.45. Снятие стеклянной панели

Снимите стеклянную панель подъемно-сдвижного люка, подняв ее вверх (рис. 8.45).

ПРИМЕЧАНИЕ При снятой стеклянной панели открывать люк в положение «geцffnet/ открыт» запрещено, так как стеклянная панель не прижмет водоотводящий желобок, который из-за этого может застрять.

Панель должна быть установлена в исходное положение (панель люка закрыта)

Рис. 8.46. Маркировка для установки люка в исходное положение

Маркировка на верхней части направляющей, сзади, 1 должна на обеих сторонах находиться между отметками a на кулисных направляющих 2 (рис. 8.46).

Кулисная направляющая 2 должна быть закреплена в направляющем рельсе (от руки не сдвигается).

Если это не так, отрегулируйте параллельный ход.

Вставьте панель подъемно-сдвижного люка сверху и закрутите винты (кулисы/ крышки) (рис. 8.45).

Не затягивайте винты слишком сильно.

ПРИМЕЧАНИЕ Затяните винты после регулировки панели по высоте с моментом затяжки 4,5 Н·м.

Исходное положение подъемно-сдвижного люка должно быть правильным.

Поднимите стеклянную панель.

Сдвиньте солнцезащитный экран назад.

Освободите гофрированный чехол с нижней планки, начиная от задней части люка (рис. 8.44).

Затем освободите гофрированный чехол с верхней планки, начиная от передней части люка.

Вытяните гофрированный чехол назад из пазов и снимите его.

Приведите стеклянную панель в исходное положение.

Выполните регулировку стеклянной панели люка по высоте спереди и сзади в соответствии с рисунками, чтобы избежать при езде посторонних шумов.

Регулировка панели спереди:

a = 0–1 мм ниже плоскости крыши

Стрелка – направление движения

Регулировка панели сзади:

b = 0–1 мм выше плоскости крыши

Стрелка – направление движения

Затяните винты стеклянной панели с моментом затяжки 4,5 Н·м.

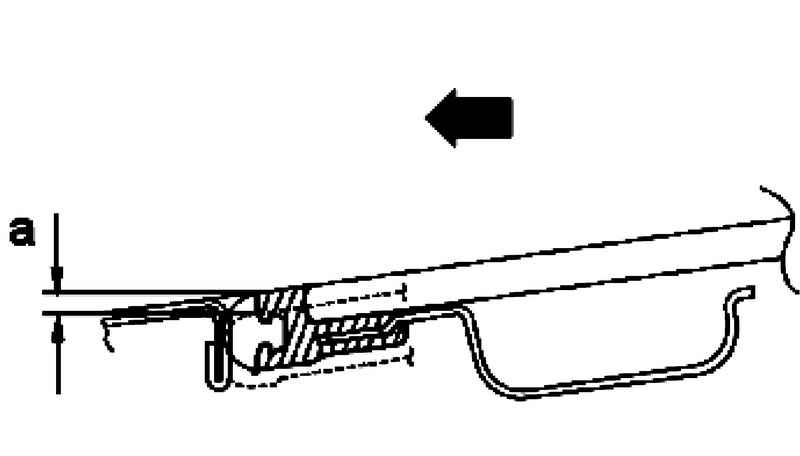

Рис. 8.47. Схема регулировки панели спереди

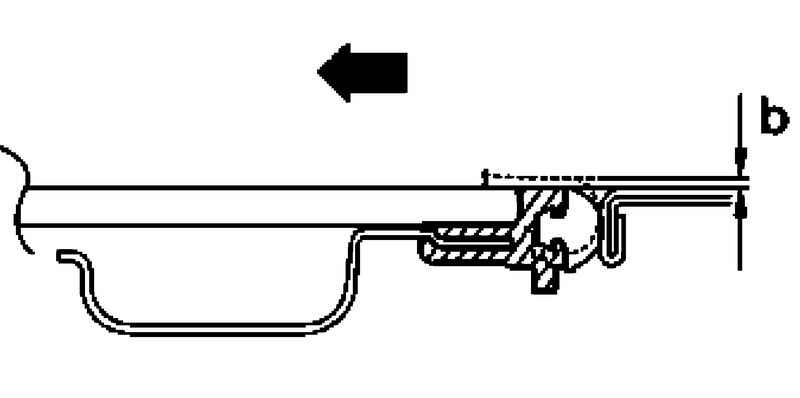

Рис. 8.48. Схема регулировки панели сзади
