8.1.22. Снятие и установка замка двери

Каркас навесных агрегатов состоит из монтажного каркаса и рамы стекла.

На каркасе навесных агрегатов закреплен стеклоподъемник, дверной замок и динамик.

Замок двери можно снять только вместе с каркасом навесных агрегатов.

Снимите облицовку передней двери.

Снятие корпуса цилиндра замка.

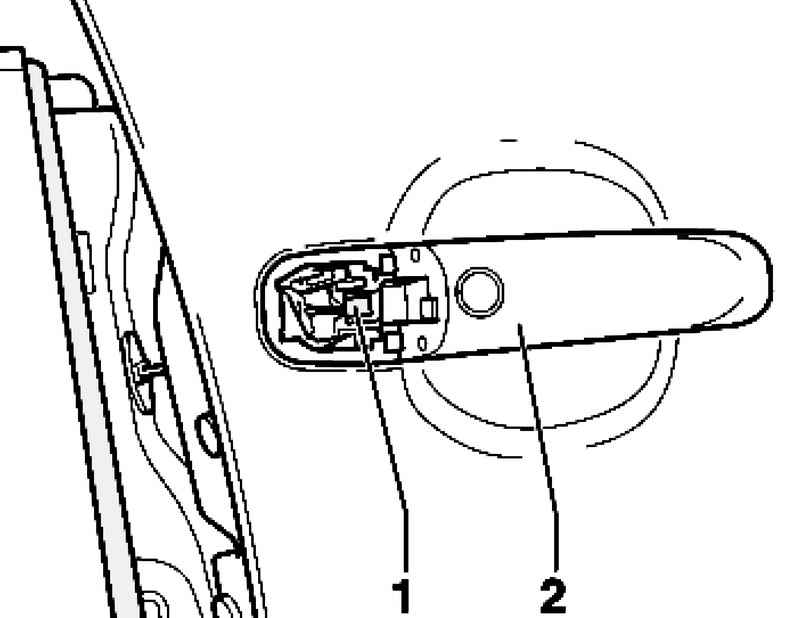

Рис. 8.30. Извлечение ручки

Выньте зажим 1 из дверной ручки 2 (рис. 8.30).

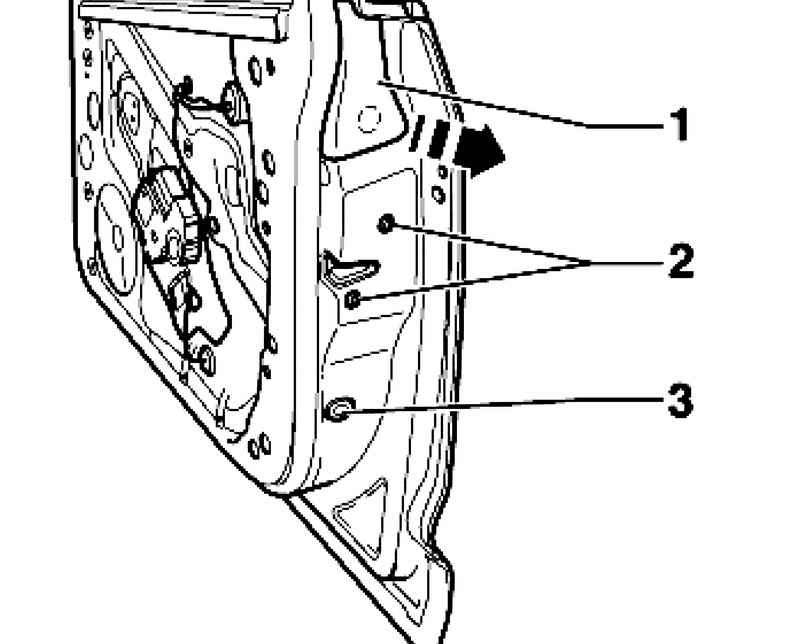

Рис. 8.32. Заглушки

Подденьте заглушки 1 и 3 (рис. 8.32).

Выкрутите болты 1 и 3 рамы стекла.

Момент затяжки: 20 Н·м.

Выкрутите винты 2 из замка двери.

Момент затяжки: 20 Н·м.

Подденьте заглушки 1 и 5.

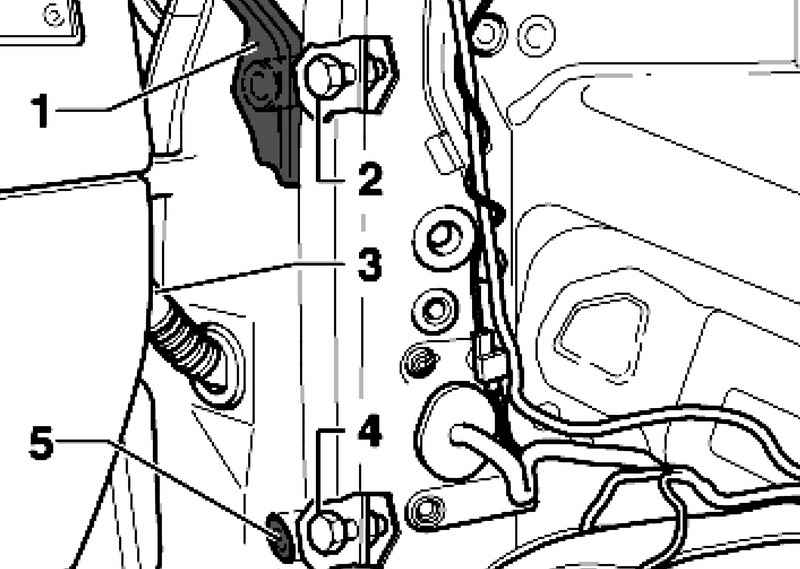

Рис. 8.33. Болты крепления рамы стекла и гофрированный кожух

Выкрутите болты 2 и 4 рамы стекла (рис. 8.33).

Момент затяжки: 20 Н·м.

Выкрутите винты из замка двери.

Момент затяжки: 20 Н·м.

Отсоедините гофрированный кожух 3 от стойки A и отключите штекеры.

Проведите кожух и штекеры через отверстие в полость двери.

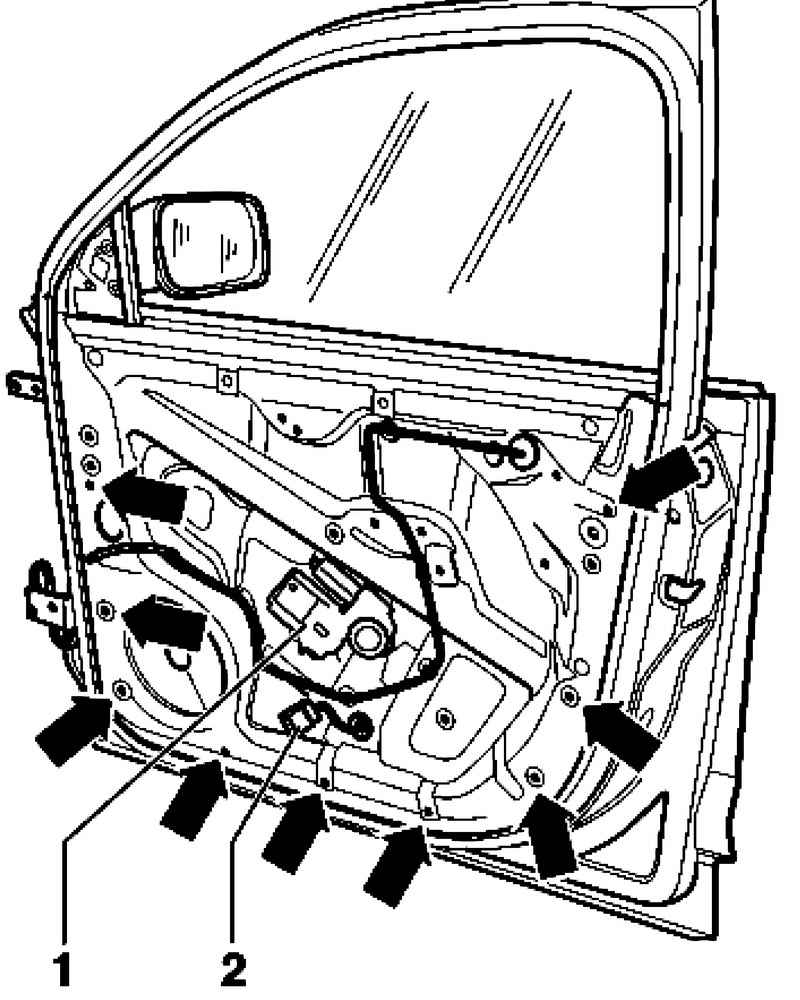

Рис. 8.34. Проводка штекера электродвигателя стеклоподъемника

Отсоедините штекер 2 от электродвигателя стеклоподъемника 2 и проведите его через отверстие в монтажном каркасе (рис. 8.34).

Выкрутите болты.

Момент затяжки: 8 Н·м.

Слегка оттяните переднюю часть каркаса навесных агрегатов от наружной панели двери a.

Обратите внимание, чтобы не натягивались кабели.

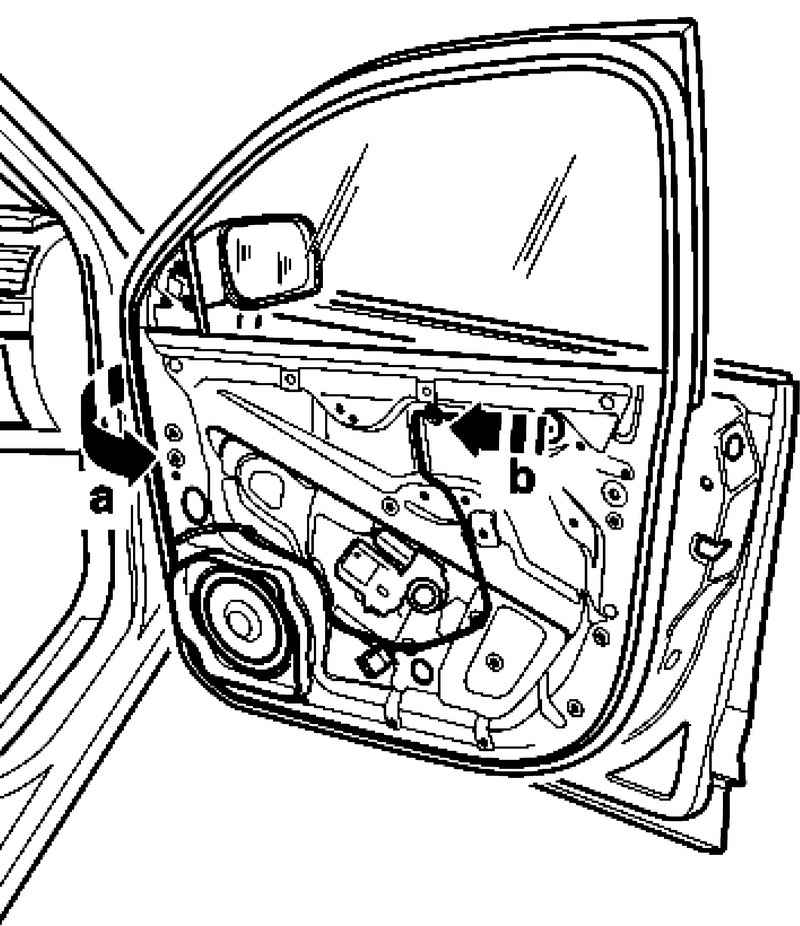

Рис. 8.35. Снятие каркаса

Потяните каркас навесных агрегатов в сторону дверных шарниров с наружной дверной панели b (рис. 8.35).

При этом проследите, чтобы дверной замок не зацепился за наружную панель двери.

Высверлите обе заклепки 1.

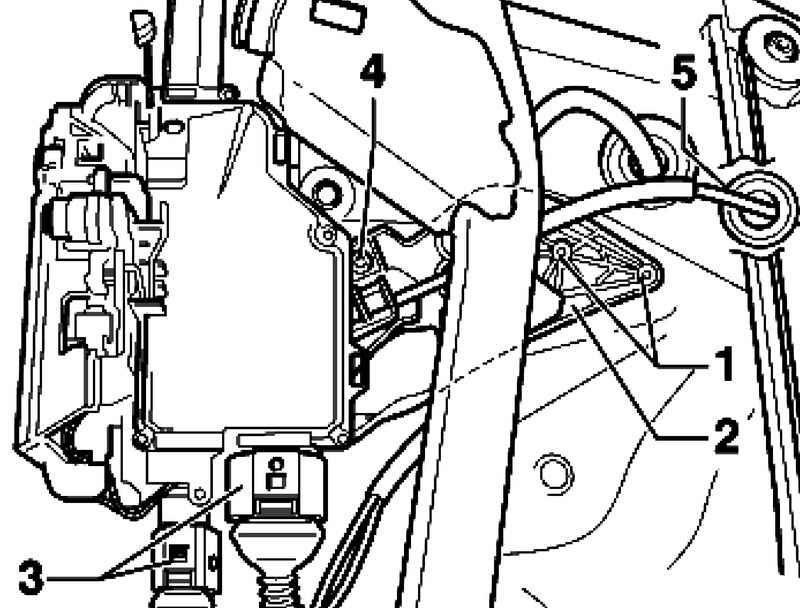

Рис. 8.36. Отсоединение штекеров

Отсоедините штекеры 3 и выдавите резиновые втулки 5 из каркаса навесных агрегатов (рис. 8.36).

Уголок-держатель закреплен к дверному замку при помощи заклепки 4 и фиксатора.

ПРИМЕЧАНИЕ Уголок-держатель не входит в комплект дверного замка. При каждом снятии необходима его замена.

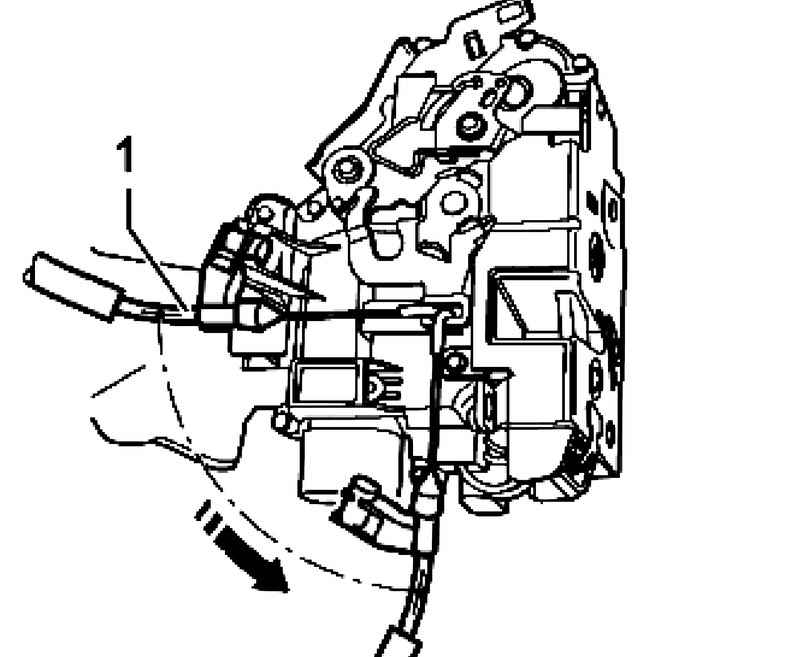

Рис. 8.37. Отсоединение гибкого троса

Отсоедините гибкий трос 1 от дверного замка (рис. 8.37).

Поверните ниппель гибкого троса на 90° и выньте его из петли.

Монтаж замка двери осуществляется в обратной последовательности.

Потяните рычаг привода 1 по направлению.

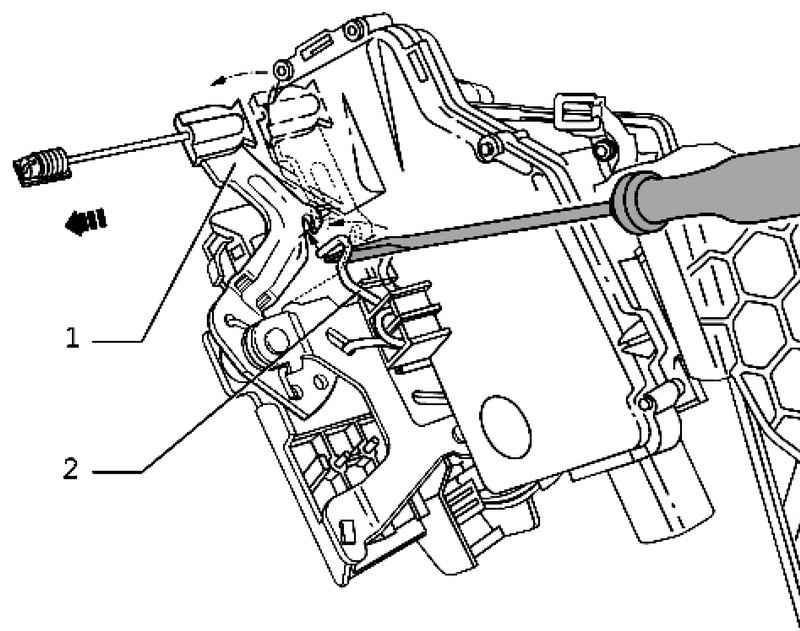

Рис. 8.38. Фиксация рычажка замка

Натяните при помощи отвертки закрепленную на дверном замке пружину 2 по направлению стрелки и подвесьте рычажок замка в пружину (рис. 8.38).

ПРИМЕЧАНИЕ Подвесив рычажок, вы зафиксируете замок. Таким образом, можно избежать возможно «неправильной» фиксации гибкого троса.

Вставьте каркас навесных агрегатов в дверь.

Вставьте каркас навесных агрегатов со стороны петель в наружную панель двери a.

При этом проследите, чтобы замок двери беспрепятственно вошел в нишу в наружной панели двери.

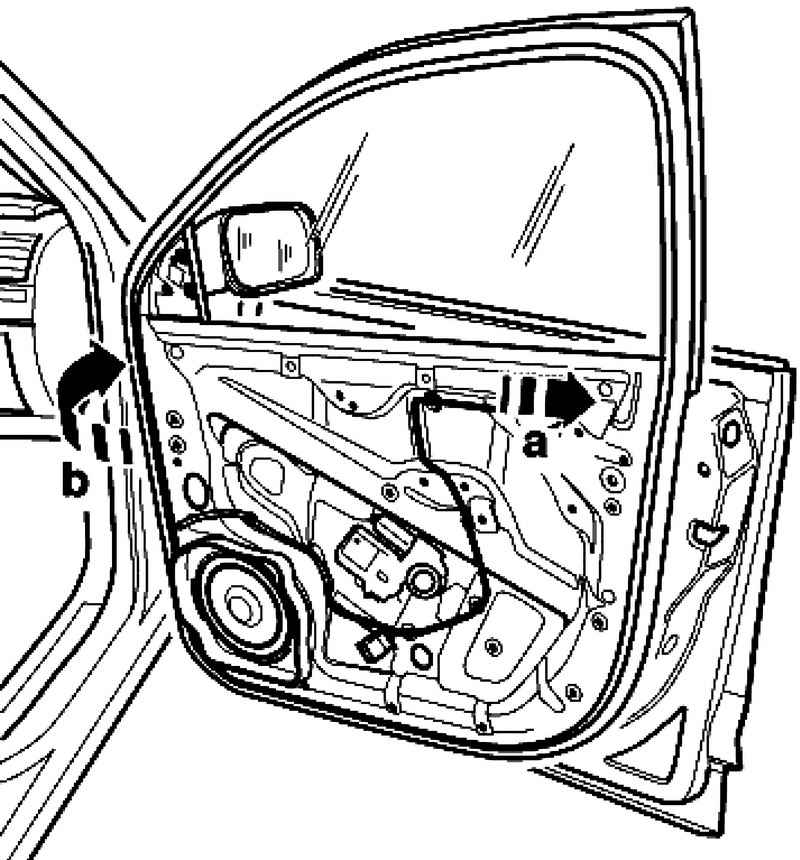

Рис. 8.39. Установка каркаса

Прижмите каркас навесных агрегатов в передней части к наружной панели двери b (рис. 8.39).

Наживите все болты и затяните их. Момент затяжки: 8 Н·м.

Обратите внимание, чтобы кабель был проведен правильно между наружной панелью двери и рамой стекла.

ПРИМЕЧАНИЕ При зажатии кабеля между наружной панелью двери и рамой стекла он может быть поврежден, что приведет к неисправностям электрических компонентов, встроенных в двери.

Наживите все болты и затяните их. Момент затяжки: 8 Н·м.

Подключите штекер 2 к электродвигателю стеклоподъемника 1 (рис. 8.34).

Проверьте, полностью ли закручены все три элемента регулировки.

Наживите все четыре болта – Стрелки – рамы стекла.

Расположите раму стекла по высоте и наклону точно в соответствии с контурами автомобиля.

Сначала затяните верхний болт на стороне шарниров.

После этого следует затягивать три остальных болта в элементах регулировки.

Дальнейшая установка осуществляется в обратной последовательности.

В заключение следует проверить работу дверного замка.
