8.1.14. Снятие и установка замка двери багажного отсека

Снятие

Снимите облицовку двери багажного отсека.

Извлеките приводную тягу 1 из замка двери багажного отсека 2.

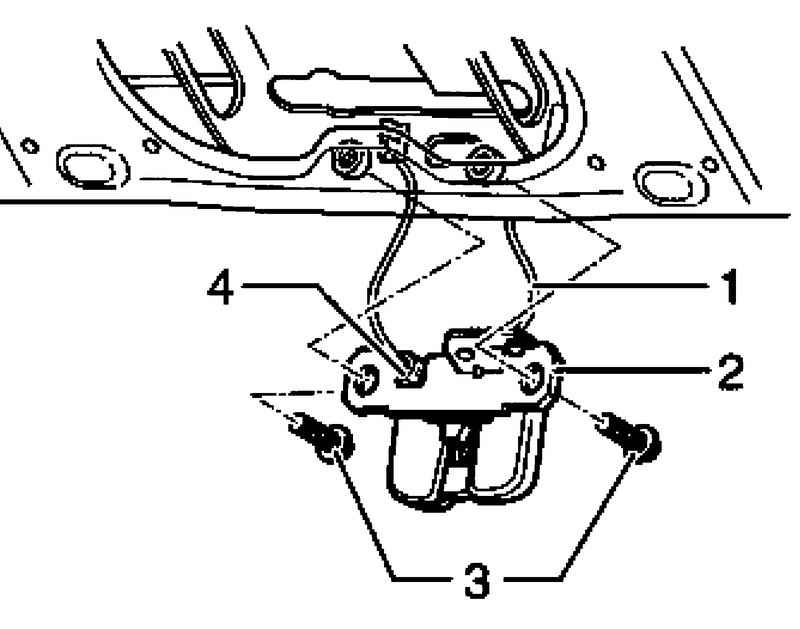

Рис. 8.19. Извлечение замка двери багажного отсека

Отсоедините штекер 4 и выкрутите винты 3 (рис. 8.19).

Снимите замок двери багажного отсека.

Установка

Установка осуществляется в обратной последовательности.

Момент затяжки: винты (3) 25 Н·м.
