8.1.20. Снятие и установка корпуса цилиндра замка

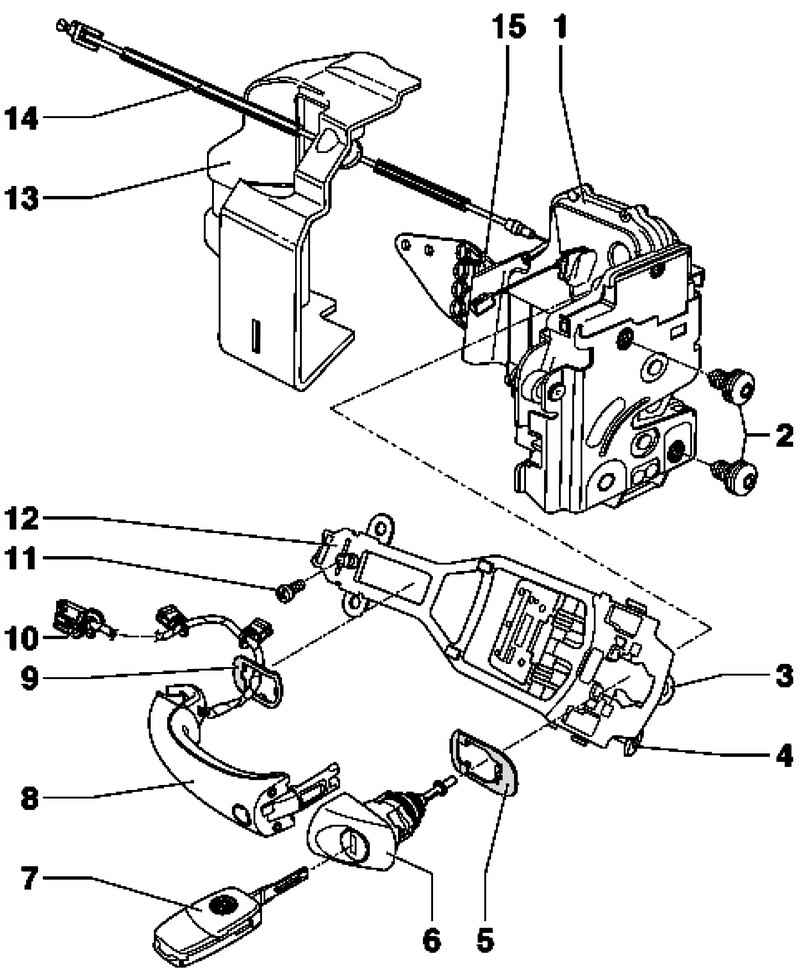

Рис. 8.27. Ручка и замок двери: 1 – замок двери; 2 – винт; 3 – фиксирующий винт; 4 – болт с внутренней звездочкой; 5 – прокладка; 6 – корпус цилиндра замка; 7 – ключ; 8 – ручка двери; 9 – прокладка; 10 – провод датчика касания (kessy); 11 – винт; 12 – крепление; 13 – заглушка; 14 – гибкий трос; 15 – уголок-держатель

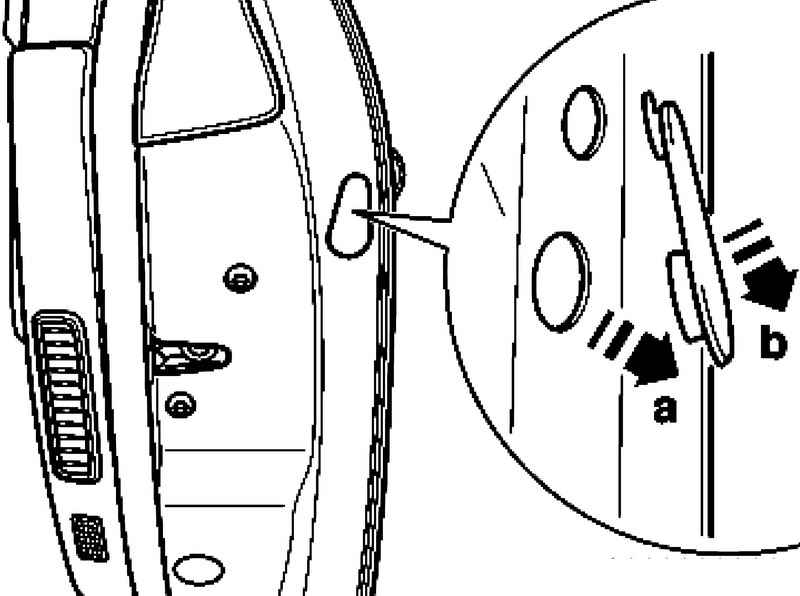

Рис. 8.28. Извлечение заглушки

Подденьте заглушку из нижнего отверстия a, затем потяните заглушку вниз b (рис. 8.28).

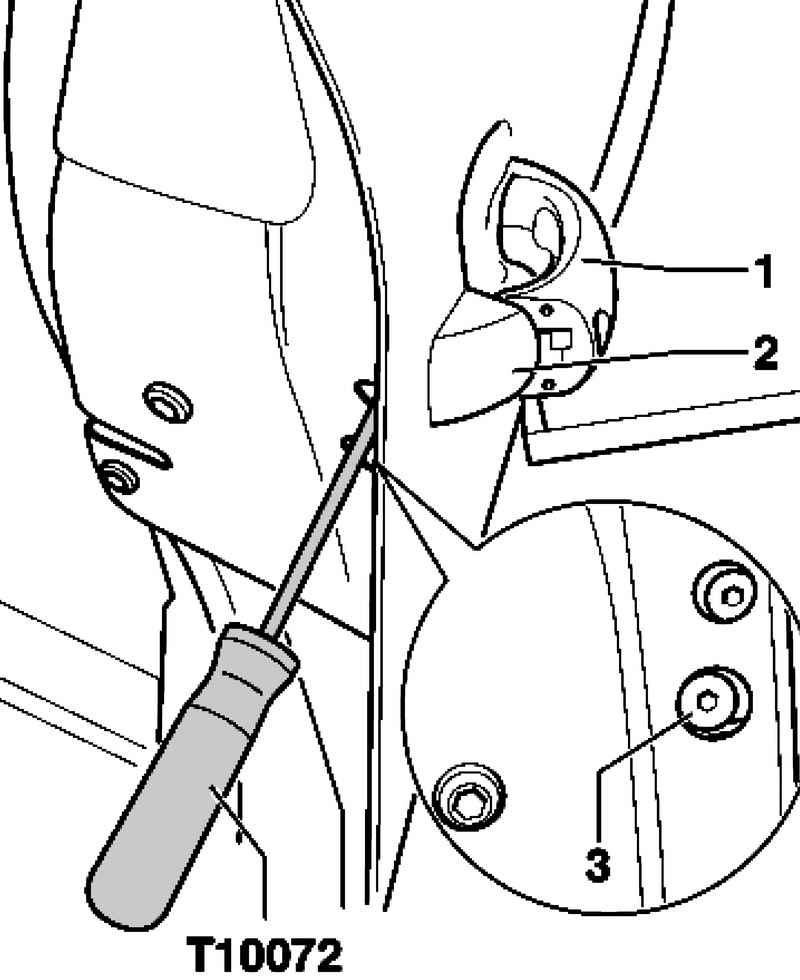

Рис. 8.29. Извлечение корпуса цилиндра замка

Потяните за ручку двери 1 и удерживайте ее. Выкрутите болт 3 при помощи торцового ключа T 10072 до упора. Таким образом вы освободите корпус цилиндра замка 2 (рис. 8.29).

Если в корпусе цилиндра замка отсутствует сам цилиндр замка, вы можете вынуть корпус цилиндра замка 2 под прямым углом к двери из крепления дверной ручки.

Если в корпусе цилиндра замка находится цилиндр замка, необходимо ослабить фиксирующий винт 3 настолько, чтобы можно было вынуть этот корпус 2 под прямым углом из крепления дверной ручки.

Вставьте корпус цилиндра замка под прямым углом в крепление дверной ручки.

Теперь закрутите торцовым ключом болт в крепление.

Отчетливый щелчок свидетельствует, что дверная ручка снова зафиксировалась в корпусе цилиндра замка.

ПРИМЕЧАНИЕ Во время установки корпус цилиндра замка следует прижать к наружной обшивке двери с внутренней стороны. Дверная ручка установлена на двери неплотно.

Далее установка выполняется в обратной последовательности.

В заключение необходимо проверить работу дверной ручки и замка, так как при неправильной регулировке и фиксации гибкого троса дверь может не открываться.
