8.1.5. Снятие и установка замка капота

Элементы отпирания и запирания капота

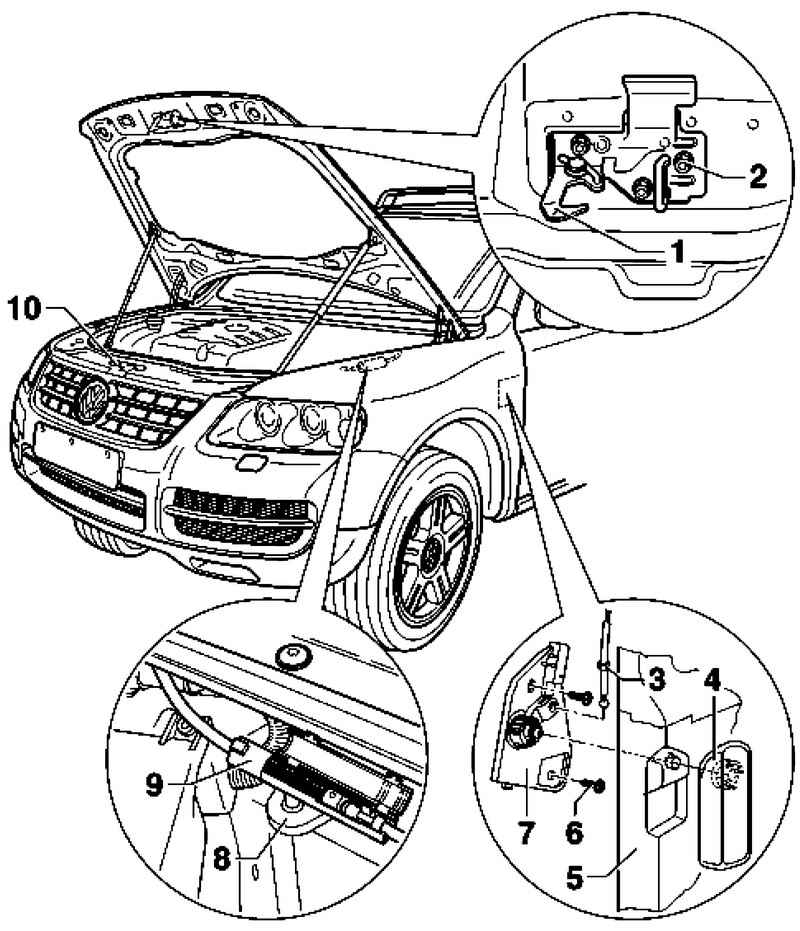

Рис. 8.5. Элементы отпирания и запирания капота: 1 – крюк; 2 – шестигранная гайка; 3 – гибкий трос; 4 – рычаг отпирания капота; 5 – облицовка нижней части стойки а; 6 – болт; 7 – опорный кронштейн; 8 – держатель; 9 – сцепление гибкого троса; 10 – замок капота


Снятие
Снимите решетку радиатора.

Сцепление гибкого троса

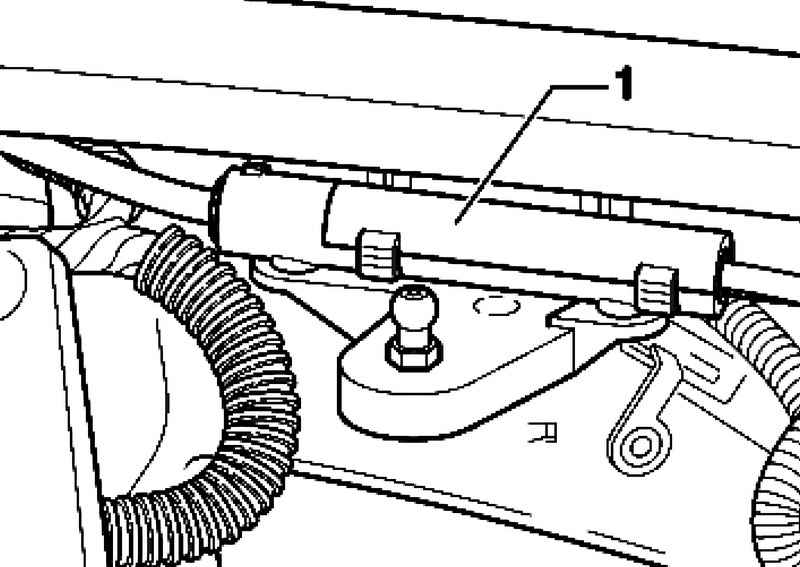

Рис. 8.6. Сцепление гибкого троса

Выньте сцепление гибкого троса 1 вверх из держателя (рис. 8.6).
Отсоедините гибкий трос.
Отсоедините штекер 2 контактного выключателя капота F266.
Выкрутите болты 1 из рамки радиатора и кронштейна бампера.

Снятие опоры замка

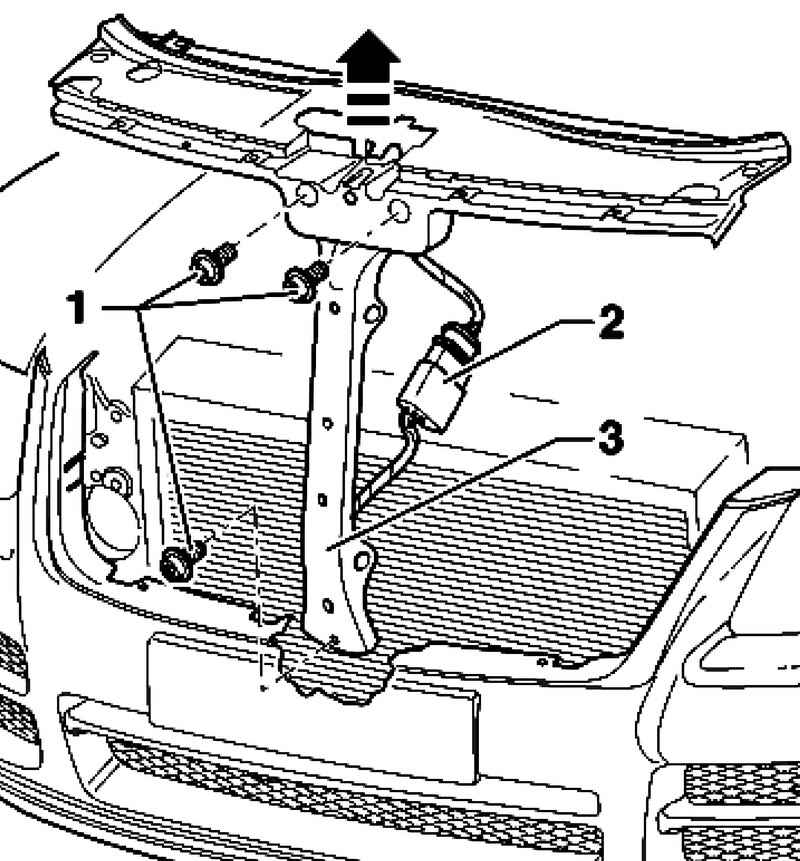

Рис. 8.7. Снятие опоры замка

Снимите опору замка 3 вместе с замком капота по направлению стерлки на рисунке 8.7.

ПРИМЕЧАНИЕ
Для лучшей наглядности замок капота и опора замка были удалены из рамки радиатора.
Опору замка можно снять с рамкой радиатора только по направлению вниз.

Выкрутите винты 1 замка капота 2 из опоры замка 3 в рамке радиатора.

Извлечение замка капота

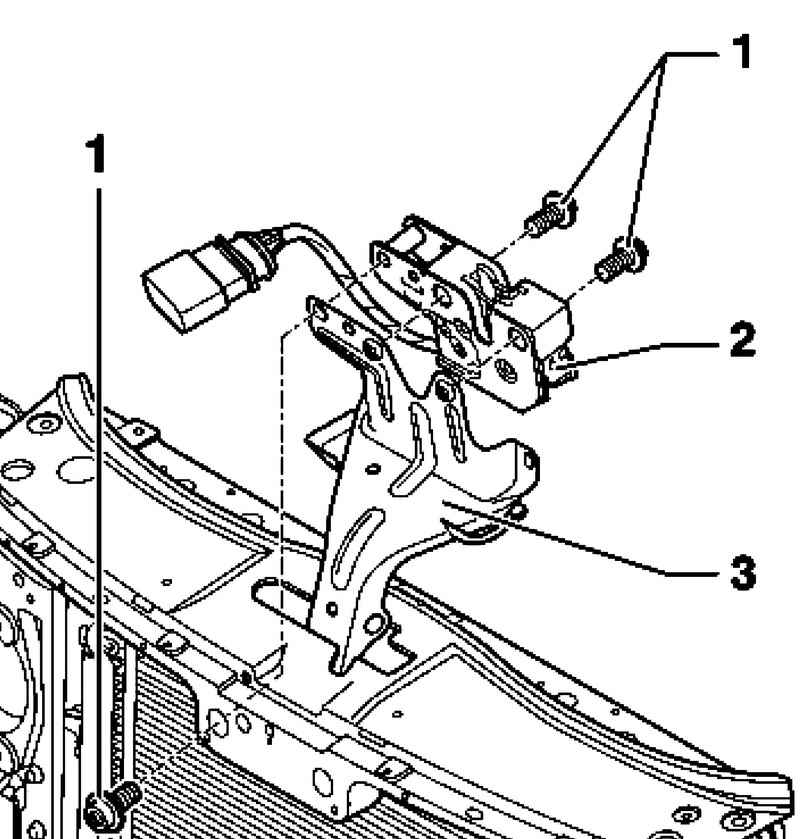

Рис. 8.8. Извлечение замка капота

Извлеките замок капота вверх из отверстия в рамке радиатора (рис. 8.8).

Снятие троса привода замка

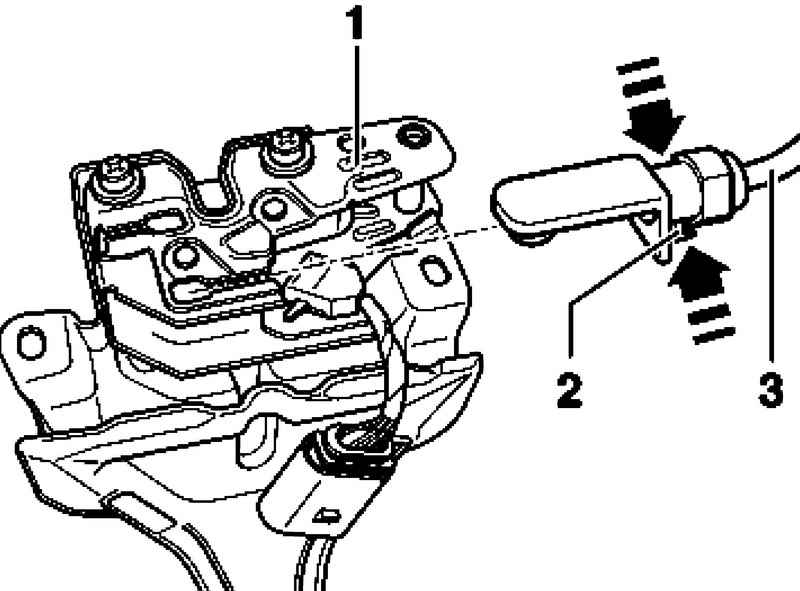

Рис. 8.9. Снятие троса привода замка

Для снятия троса привода замка 3 сожмите петлю 2 и трос по направлению стрелок на рисунке 8.9.
Механизм фиксации разблокиреутся, и теперь вы можете снять трос с замка капота 1.

Установка
Установка осуществляется в обратной последовательности.
Момент затяжки: болты 19 Н·м.

ПРИМЕЧАНИЕ
При установке замка капота следует сначала затягивать болты на опоре замка.
