8.1.13. Снятие и установка элементов запирания и отпирания двери

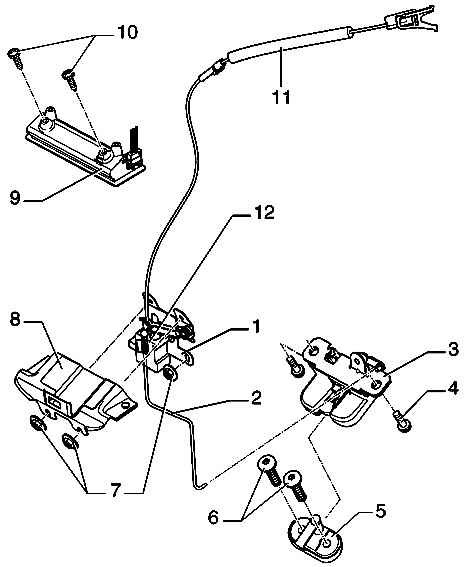

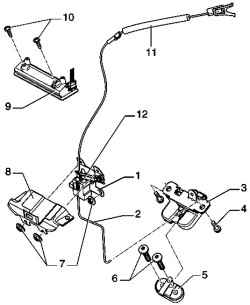

Рис. 8.18. Элементы отпирания и запирания: 1 – кронштейн; 2 – приводная тяга; 3 – замок двери багажного отсека; 4 – винт; 5 – петля замка; 6 – винт; 7 – шестигранная гайка; 8 – защита от несанкционированного вскрытия; 9 – рукоятка; 10 – винт; 11 – гибкий трос; 12 – электродвигатель открывания двери багажного отсека

Снимите облицовку двери багажного отсека.

Отсоедините штекеры 2 и 4.

Выньте держатель 6 из защиты от несанкционированного вскрытия 7 и выдерните гибкий трос 10. аварийного отпирания двери из переключающего рычага 1.

Отсоедините приводную тягу 3 от переключающего рычага 1 и открутите три шестигранных гайки 5.

Снимите защиту от несанкционированного вскрытия 7 и выкрутите винты 8 контактной кнопки 9.

Теперь можно снять контактную кнопку 9 снаружи.

Установка осуществляется в обратной последовательности.
