8.1.11. Снятие и установка заглушки газового упора

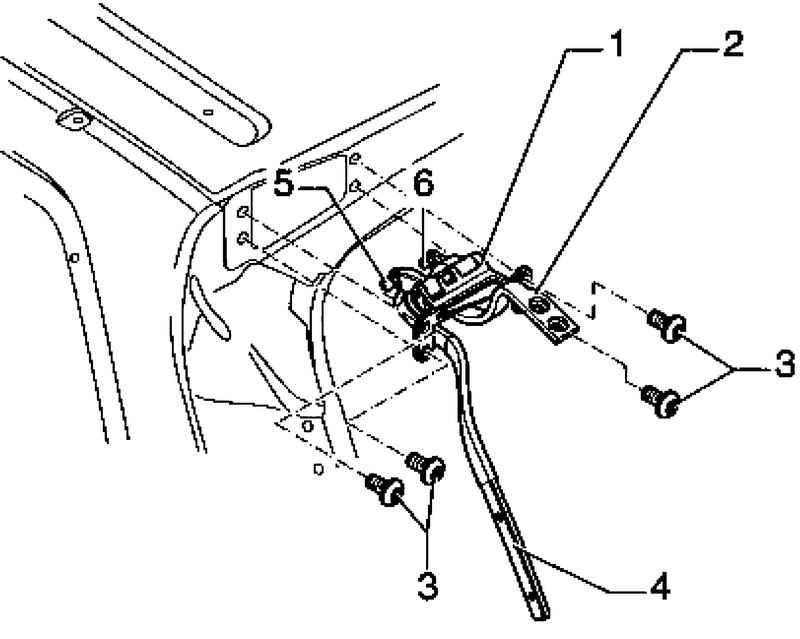

Рис. 8.16. Шарнир двери багажного отсека: 1 – шарнир двери багажного отсека; 2 – скоба откидного стекла; 3 – винт; 4 – скоба двери багажного отсека; 5 – шаровая цапфа двери багажного отсека; 6 – шаровая цапфа откидного стекла

Снятие

Снимите отформованную обивку потолка

Снимите откидное стекло

Снимите дверь багажного отсека

Снимите заглушку газового упора

Снимите газовый упор откидного стекла

Снимите газовый упор двери багажного отсека

Установка

Установка осуществляется в обратной последовательности.
