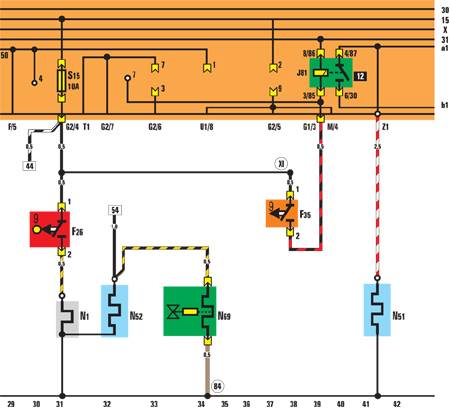

12.14.6. Система преднакала, клапан отключения подачи топлива

F26 – термовыключатель автоматического пускового устройства карбюратора;
F35 – термовыключатель подогрева впускной трубы;
J81 – реле подогрева впускной трубы;
N1 – автоматическое пусковое устройство карбюратора;

N51 – подогреватель впускной трубы;
N52 – элемент подогрева карбюратора;
N69 – клапан отключения подачи топлива на принудительном холостом ходу
