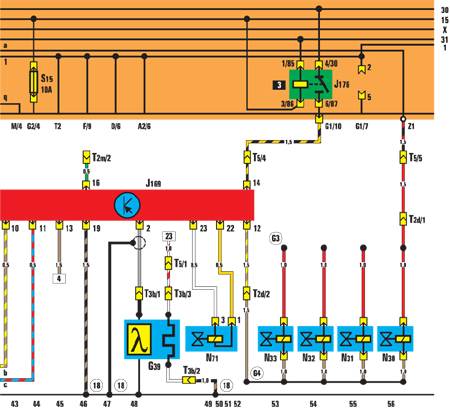

				12.14.23. Система впрыска топлива Digifant

12.14.23. Система впрыска топлива Digifant

N30 – форсунка 1-го цилиндра;
N31 – форсунка 2-го цилиндра;
N32 – форсунка 3-го цилиндра;
N33 – форсунка 4-го цилиндра;
N71 – клапан стабилизации
холостого хода;

J169 – блок управления Digifant;
J176 – реле стабилизации частоты
вращения холостого хода;
G39 – лямбда-зонд
