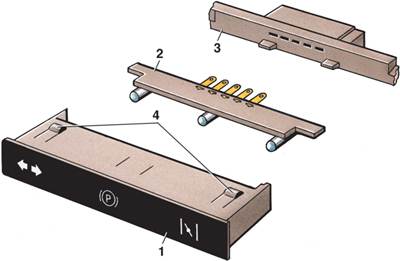

12.12. Блок контрольных лампБлок контрольных ламп
|
1 – корпус блока;
2 – панель с патронами;
|
3 – соединительная колодка;
4 – защелка |
Блок контрольных ламп установлен на облицовке комбинации приборов между выключателями.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для того, чтобы снять блок, нужно вынуть
выключатели обогрева стекла окна задка и аварийной сигнализации, не
отсоединяя от них привода. |
| 2. Затем через отверстия, в которых были установлены
выключатели, нажать на защелки 4, чтобы вывести их из зацепления,
и вынуть блок ламп из панели приборов. |
| 3. Отсоединить от блока ламп соединительную
колодку 3. |
| 4. Вынуть из корпуса 1 блока панель 2 с патронами
контрольных ламп. |
| 5. Устанавливают блок контрольных ламп в обратном
порядке. |
|
|
|
