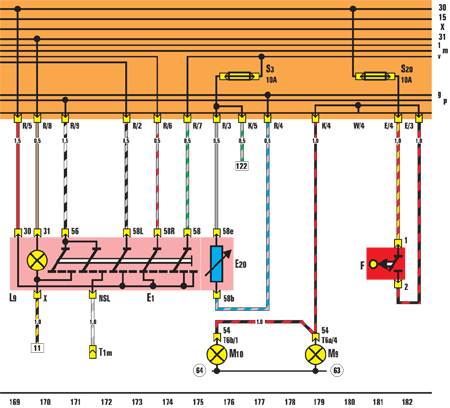

12.14.16. Выключатель света, стоп-сигнал

Е1 – выключатель света;
Е20 – регулятор подсветки приборов;
F – выключатель стоп-сигнала;
L9 – лампа подсветки выключателя света;

М9 – лампа стоп-сигнала левая;
М10 – лампа стоп-сигнала правая;
Т1m – разъемное соединение, 1 контакт, на контакте З-контактной колодки
