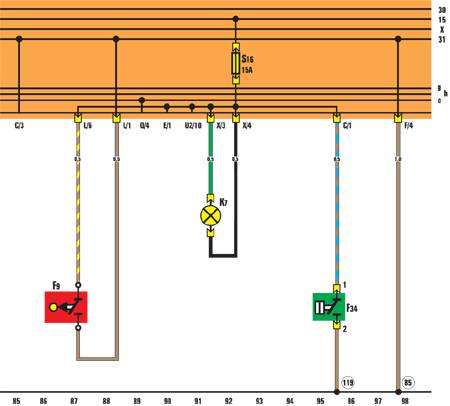

12.14.10. Контроль тормозной жидкости

F9 – выключатель контрольной лампы ручного тормоза;
F34 – датчик уровня тормозной
жидкости;

К7 – контрольная лампа тормозной системы и ручного тормоза;
119 – соединение с «массой 1» в жгуте проводов фар
