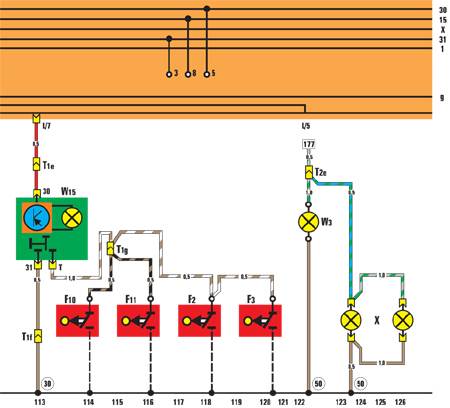

F2 – дверной выключатель передней левой двери;
FЗ – дверной выключатель передней правой двери;
F10 – дверной выключатель задней левой
двери;
F11 – дверной выключатель задней правой двери;
Т1е – разъемное соединение, 1 контакт, в багажнике слева;
Т1g – разъемное соединение, 1 контакт, в багажнике слева;
|
Т1f – разъемное соединение, 1 контакт,
в багажнике слева;
Т2е – разъемное соединение, 1 контакт, в багажнике слева;
W3 – лампа освещения багажника;
W15 – плафон освещения салона;
Х – фонарь освещения номерного знака;
50 – точка подключения «массы» в багажнике слева;
30 – точка подключения, возле блока реле |
