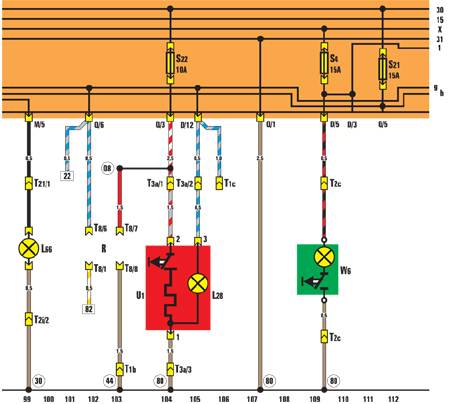

L28 – лампа подсветки прикуривателя;
R – разъем радиоприемника;
Т1b – разъемное соединение,1 контакт,
за блоком реле;
Т1с – разъемное соединение, 1 контакт,
за блоком реле;
Т2с – разъемное соединение, 2 контакта,
в моторном отсеке слева впереди;
Т2i – разъемное соединение, 2 контакта,
за консолью;
|
Т3а – разъемное соединение, 3
контакта, за консолью;
Т8 – разъемное соединение, 8 контактов, возле радио;
U1 – прикуриватель;
W6 – освещение вещевого ящика;
80 – точка подключения «массы 1» в жгуте проводов панели приборов |
