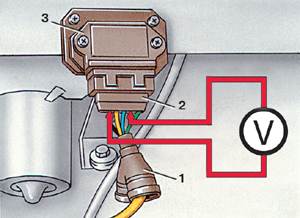

12.13.2.5. Проверка датчика ХоллаПроверка напряжения на контактах 3 и 6 блока управления
|
|
1 – защитный чехол;
2 – соединительная колодка;
3 – блок управления |
Датчик Холла проверяют при исправных катушке зажигания и блоке управления и
температуре окружающего воздуха от 0 до 40° С.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоединить от распределителя зажигания
центральный провод и замкнуть его на «массу». |
| 2. Стянуть резиновый чехол 1 и подсоединить
вольтметр к контактам 6 и 3, как показано на рисунке. |
| 3. Включить зажигание и, медленно поворачивая
коленвал, наблюдать за показаниями вольтметра. Они должны колебаться
от 0 до 2 В. Если при вращении коленвала показания вольтметра не изменяются,
значит датчик Холла неисправен и следует заменить распределитель зажигания. |
|
|
|
