3.14.6. Снятие и установка карбюратора на автомобиле

Снимите воздушный фильтр.

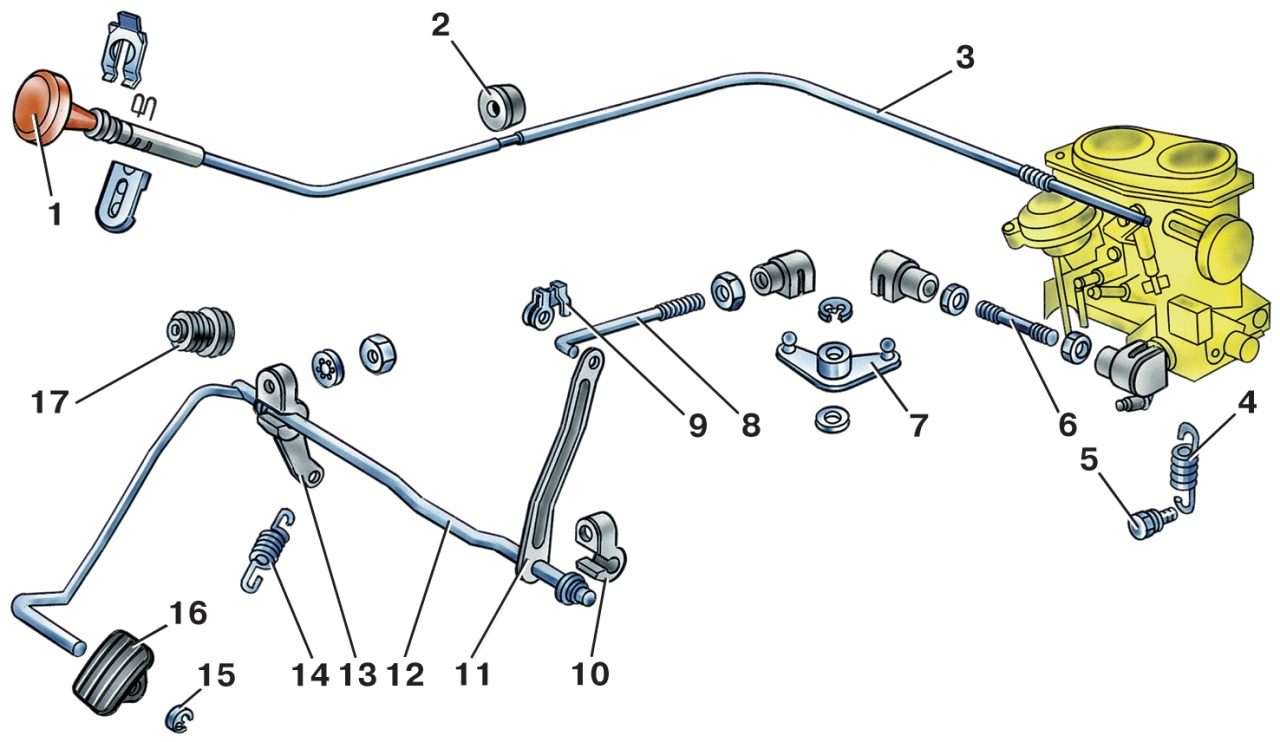

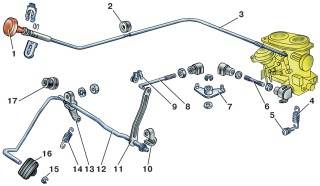

Рис. 3–90. Привод управления карбюратором 2107-1107010: 1 — рукоятка тяги управления воздушной заслонкой; 2 и 17 — уплотнители; 3 — тяга привода воздушной заслонки; 4 и 14 —возвратные пружины; 5 — винт крепления возвратной пружины; 6 — поперечная тяга; 7 — промежуточный рычаг; 8 — продольная тяга; 9 — скоба крепления тяги; 10 — кронштейн крепления валика; 11 и 13 — рычаги; 12 — валик; 15 — стопорная шайба; 16 — педаль управления дроссельными заслонками

Отсоедините от рычага привода дроссельной заслонки тягу 6 (см. рис. 3–90) и возвратную пружину 4. Отсоедините от карбюратора трос 3 привода воздушной заслонки.

Отсоедините от карбюратора шланги. Конец шланга подвода топлива закройте пробкой, чтобы не допустить утечки топлива.

Снимите карбюратор. Закройте заглушкой входное отверстие впускного трубопровода.

Установку карбюратора выполняйте в  порядке, обратном снятию. После установки отрегулируйте привод дроссельных заслонок карбюратора, а также холостой ход двигателя.
