3.11. Распределительный вал и его привод

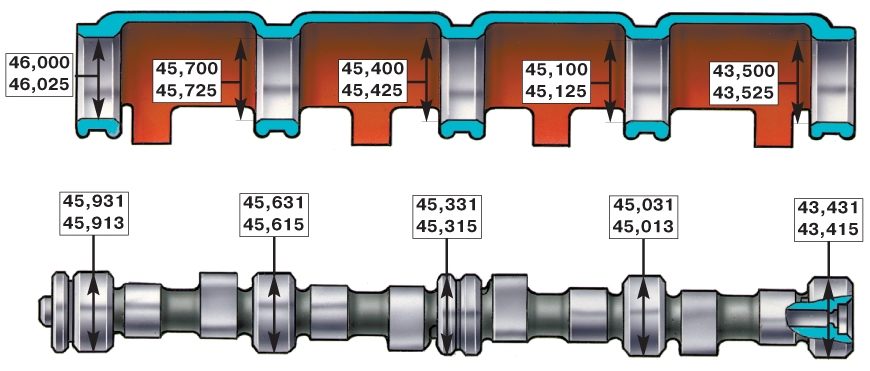

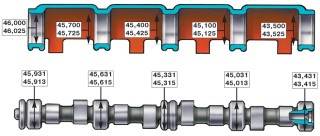

Рис. 3–52. Основные размеры распределительного вала и расточек в корпусе подшипников распределительного вала

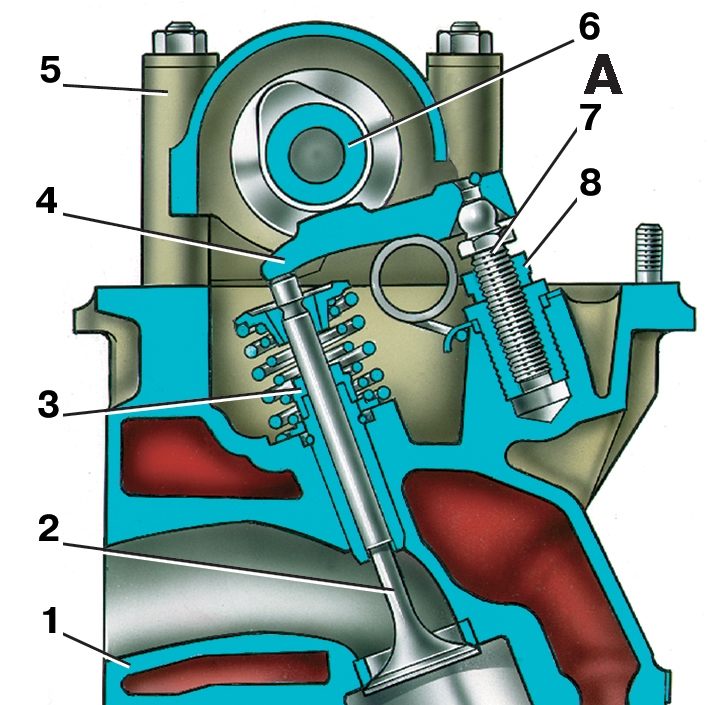

Рис. 3–53. Разрез головки цилиндров по выпускному клапану: 1 — головка цилиндров; 2 —выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Основные размеры распределительного вала и корпуса подшипников распределительного вала даны на рис. 3–52, а разрез головки и блока цилиндров по выпускному клапану — на рис. 3–53.
