3.1. Снятие и установка двигателя

Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесьте задний мост с одной или двух сторон.

Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.

Слейте жидкость из радиатора, блока  цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

ПРЕДУПРЕЖДЕНИЕ Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в главе "Коробка передач".

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.

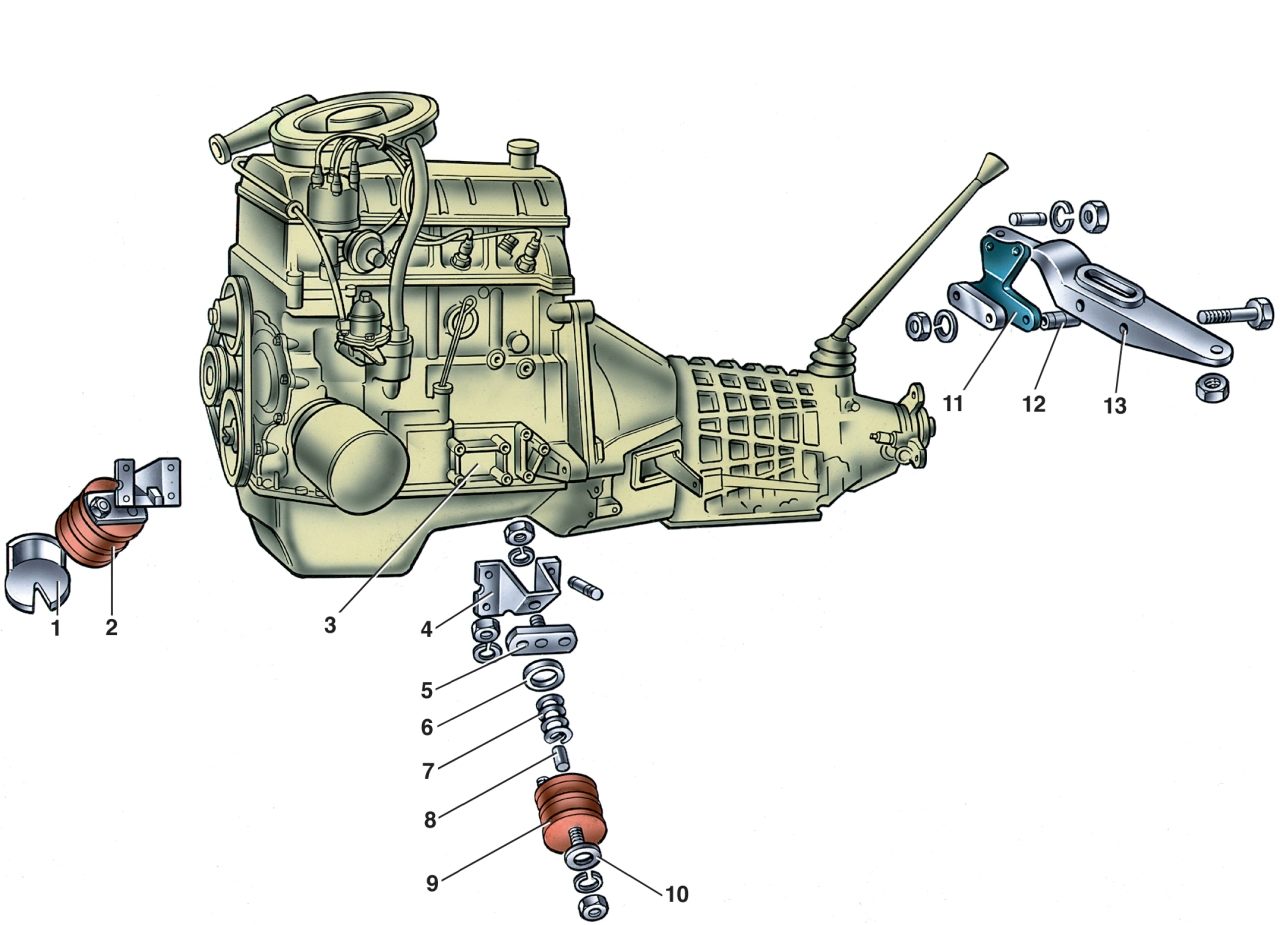

Рис. 3–3. Подвеска двигателя: 1 — кожух опоры; 2 — опора передней подвески двигателя; 3 — фланец блока цилиндров; 4 —кронштейн; 5 — промежуточная пластина; 6 — изолирующее пластмассовое кольцо; 7 — пружина опоры; 8 — буфер; 9 — подушка опоры; 10 — шайба; 11 — опора задней подвески двигателя; 12 — дистанционная втулка; 13 — поперечина задней подвески двигателя

Слегка натяните цепь тали, отверните гайки крепления подушек 9 (рис. 3–3) передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.

Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления.

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.
