3.14.13. Регулировка карбюратора 21053-1107010

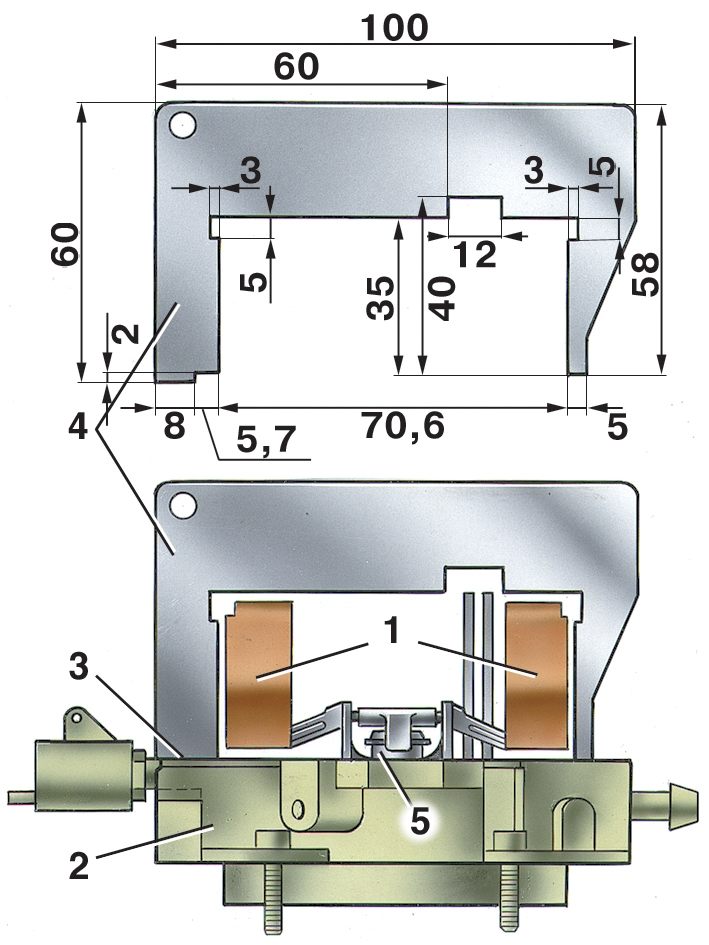

Рис. 3–106. Установка уровня топлива в поплавковой камере карбюратора 21053- 1107010: 1 — поплавок; 2 — крышка карбюратора; 3 — прокладка; 4 — калибр; 5 — игольчатый клапан

Установка уровня топлива в поплавковой камере. Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства (рис. 3–106).

Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм. При необходимости регулируют подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Рис. 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. рис. 3–103) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.

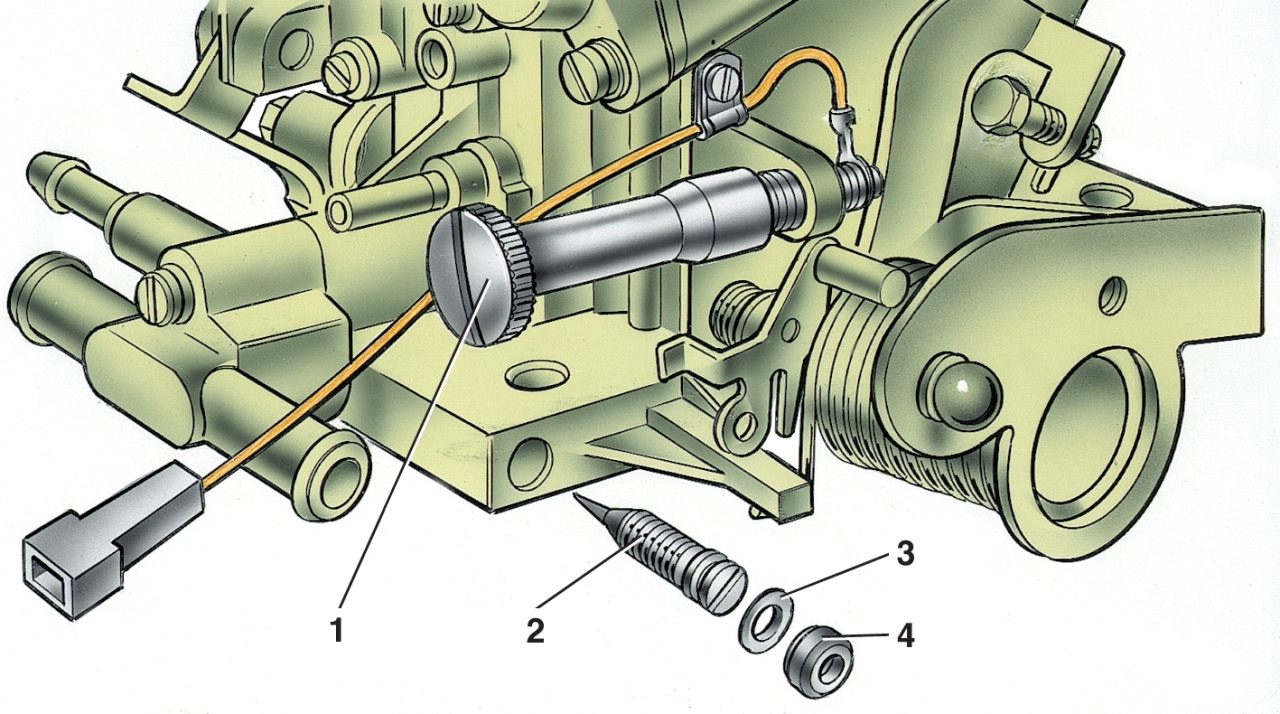

Рис. 3–107. Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

Регулировка холостого хода осуществляется регулировочным винтом 2 (рис. 3–107) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать пластмассовую заглушку 4.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95°С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин^-1.

Регулировочным винтом 2 качества (состава) смеси добейтесь концентрации окиси углерода (СО) в отработавших газах в пределах 0,5–1,2 %, приведенной к 20°С и 760 мм рт. ст., при данном положении винта 1.

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин^-1.

При необходимости регулировочным винтом 2 восстановите концентрацию СО до 0,5–1,2 %.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала двигателя в пределах 750– 800 мин^-1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.
