3.2. Разборка двигателя

Снимите насос охлаждающей жидкости, отсоединив от него и выпускного коллектора трубопровод подвода жидкости из отопителя.

Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

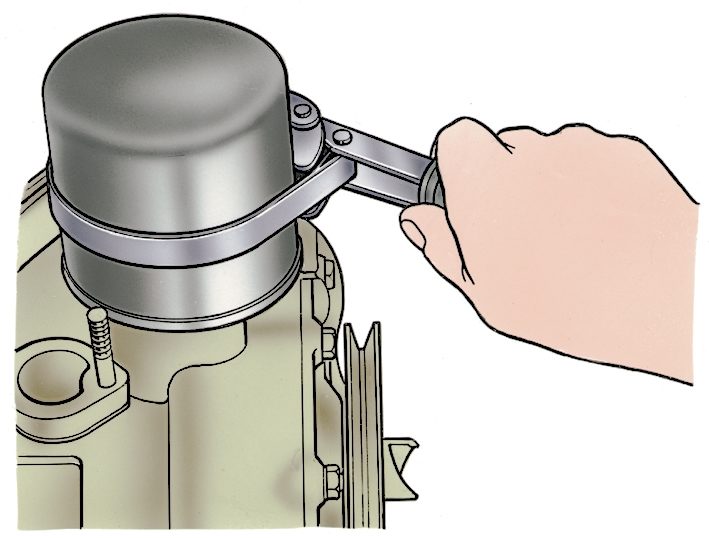

Рис. 3–4. Снятие масляного фильтра приспособлением А.60312

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой (рис. 3–4).

Выверните датчики указателя давления масла и контрольной лампы давления масла, снимите штуцеры датчиков. Снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

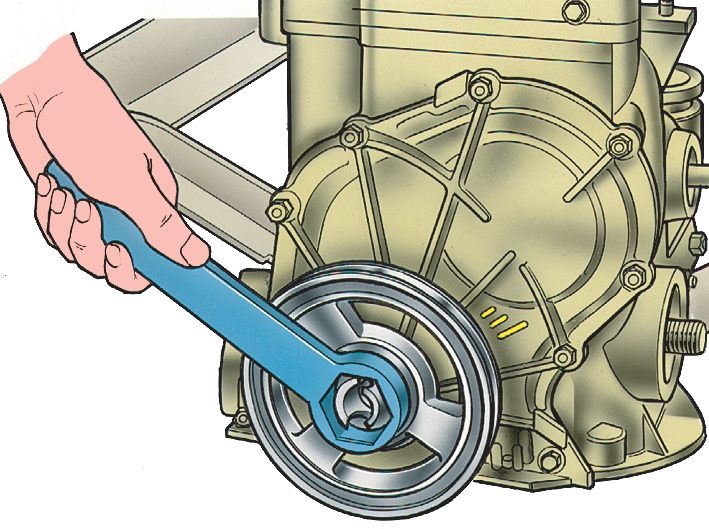

Рис. 3–5. Отворачивание гайки коленчатого вала ключом А.50121

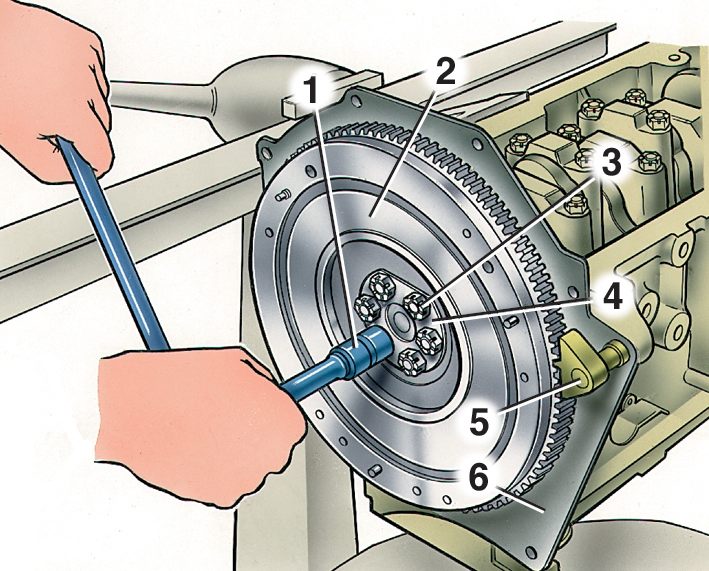

Рис. 3–10. Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба; 5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R (см. рис. 3–10) и отвернув ключом А.50121 гайку (рис. 3–5).

Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

Рис. 3–6. Снятие натяжителя и успокоение цепи: 1 — цепь привода распределительного вала; 2 — болт крепления башмака; 3 — башмак натяжителя; 4 — гайка крепления натяжителя; 5 — корпус натяжителя; 6 — колпачковая гайка натяжителя; 7 — болты крепления успокоителя; 8 — болт крепления звездочки валика привода масляного насоса

Ослабьте колпачковую гайку 6 (рис. 3–6) натяжителя цепи, отверните две гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 3 натяжителя цепи.

Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

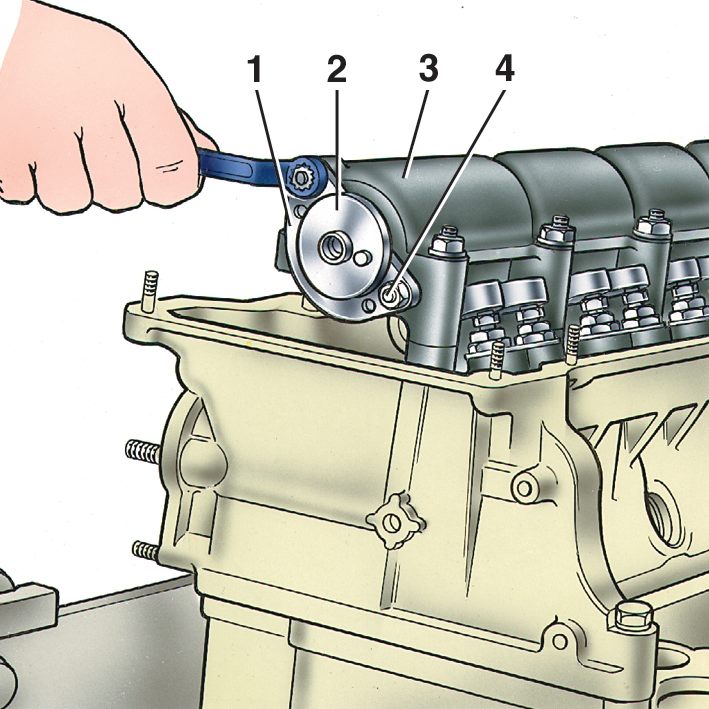

Рис. 3–7. Снятие упорного фланца распределительного вала: 1 — упорный фланец; 2 — распределительный вал; 3 — корпус подшипников; 4 — шпилька крепления упорного фланца

Ослабьте гайки шпилек 4 (рис. 3–7). Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса под-шипников, выньте распределительный вал.

Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом.

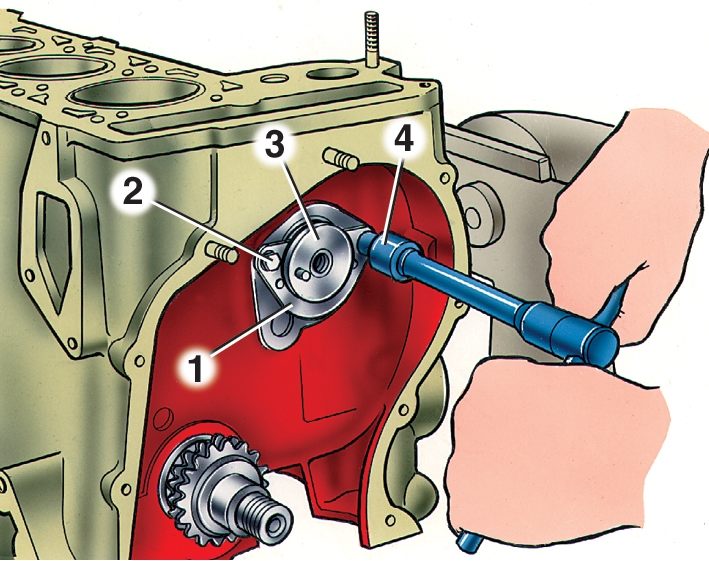

Рис. 3–8. Снятие валика привода масляного насоса: 1 — упорный фланец; 2 — болт крепления фланца; 3 — валик привода масляного насоса; 4 — ключ

Снимите упорный фланец 1 (рис. 3–8) валика привода масляного насоса и выньте валик из блока цилиндров.

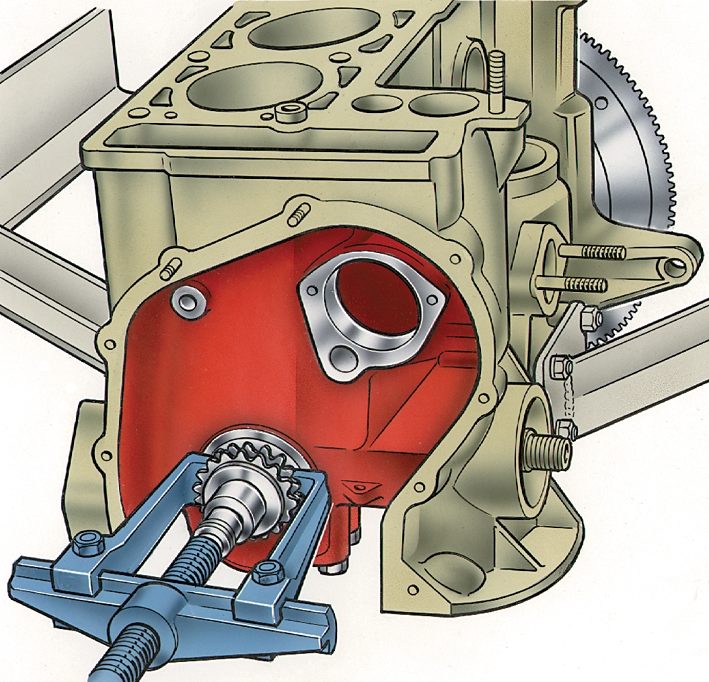

Рис. 3–9. Снятие звездочки коленчатого вала универсальным съемником А.40005/1/7

Универсальным  съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала (рис. 3–9).

Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.

ПРИМЕЧАНИЕ При разборке двигателя пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

Установите фиксатор 5 (рис. 3–10), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления.

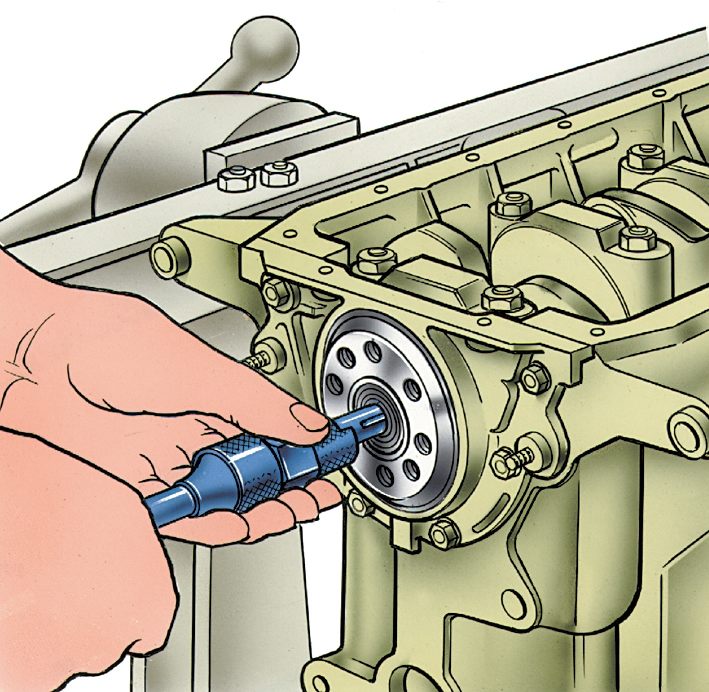

Рис. 3–11. Выпрессовывание подшипника вала коробки передач из коленчатого вала выталкивателем А.40006

Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу (рис. 3–11).

Снимите держатель сальника коленчатого вала.

Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, снимите верхние вкладыши и упорные полукольца на задней опоре.
