3.14.1. Воздушный фильтр

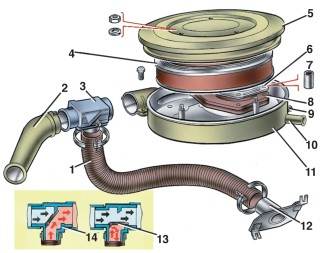

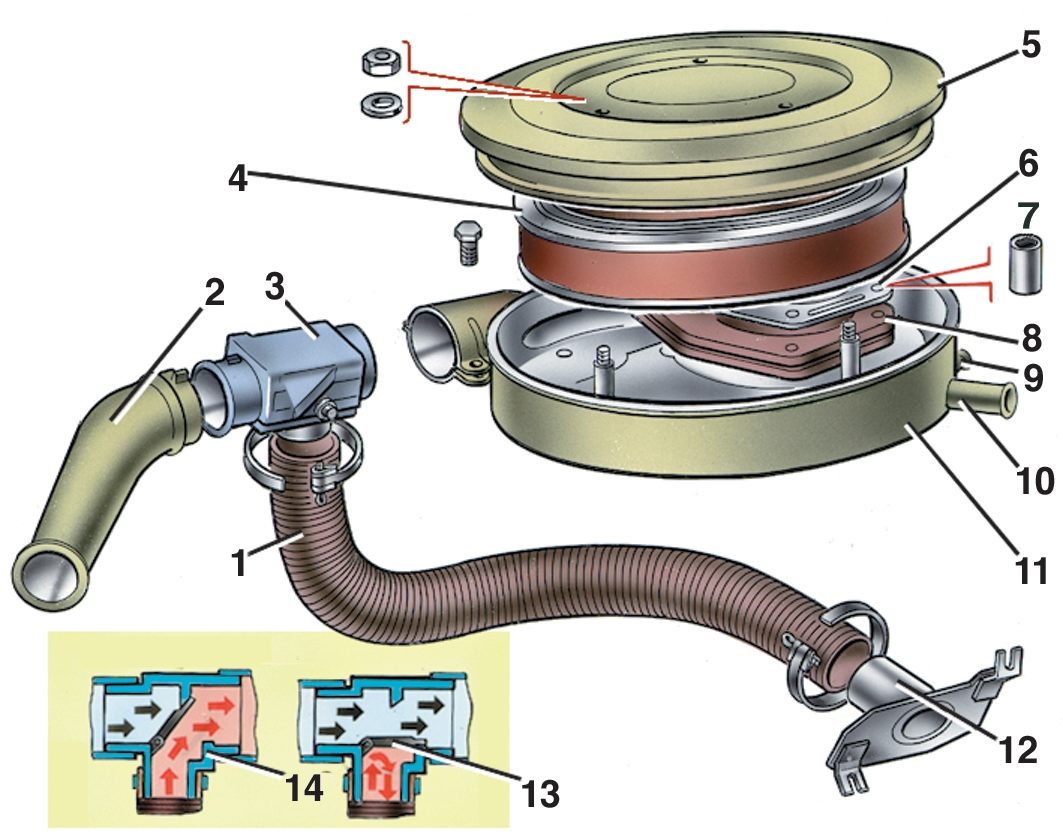

Рис. 3–77. Детали воздушного фильтра: 1 —шланг воздухозаборника теплого воздуха; 2 — заборник холодного воздуха; 3 — терморегулятор; 4 —фильтрующий элемент; 5 — крышка; 6 — пластина крепления фильтра; 7 — дистанционная втулка; 8 — прокладка; 9 — патрубок для отвода картерных газов к золотниковому устройству карбюратора; 10 — вытяжной коллектор картерных газов; 11 — корпус воздушного фильтра; 12 — воздухозаборник теплого воздуха; 13 — заслонка терморегулятора; 14 — корпус терморегулятора

На автомобиле установлен воздушный фильтр с терморегулятором 3 (рис. 3–77). Перестановкой заслонки 13 терморегулятора в зависимости от температуры окружающего воздуха перекрывают вручную заборник 2 и открывают доступ теплому воздуху от воздухозаборника 12, либо наоборот.

......  ПРИМЕЧАНИЕ На части выпускаемых автомобилей может устанавливаться воздушный фильтр с терморегулятором, управляемым термосиловым элементом. Кроме того, имеется пневмопривод заслонки 13, который на холостом ходу двигателя обеспечивает подачу воздуха только от воздухозаборника 12 теплого воздуха.

Рис. 3–78. Снятие воздушного фильтра. Стрелками указаны гайки крепления корпуса фильтра к карбюратору

Для снятия воздушного фильтра снимите его крышку, выньте фильтрующий элемент, отверните  гайки крепления (рис. 3–78) и снимите корпус фильтра с терморегулятором в сборе. Затем отсоедините от него шланги.

Установку фильтра выполняйте в обратном порядке.
