3.14.12. Карбюратор 21053-1107010

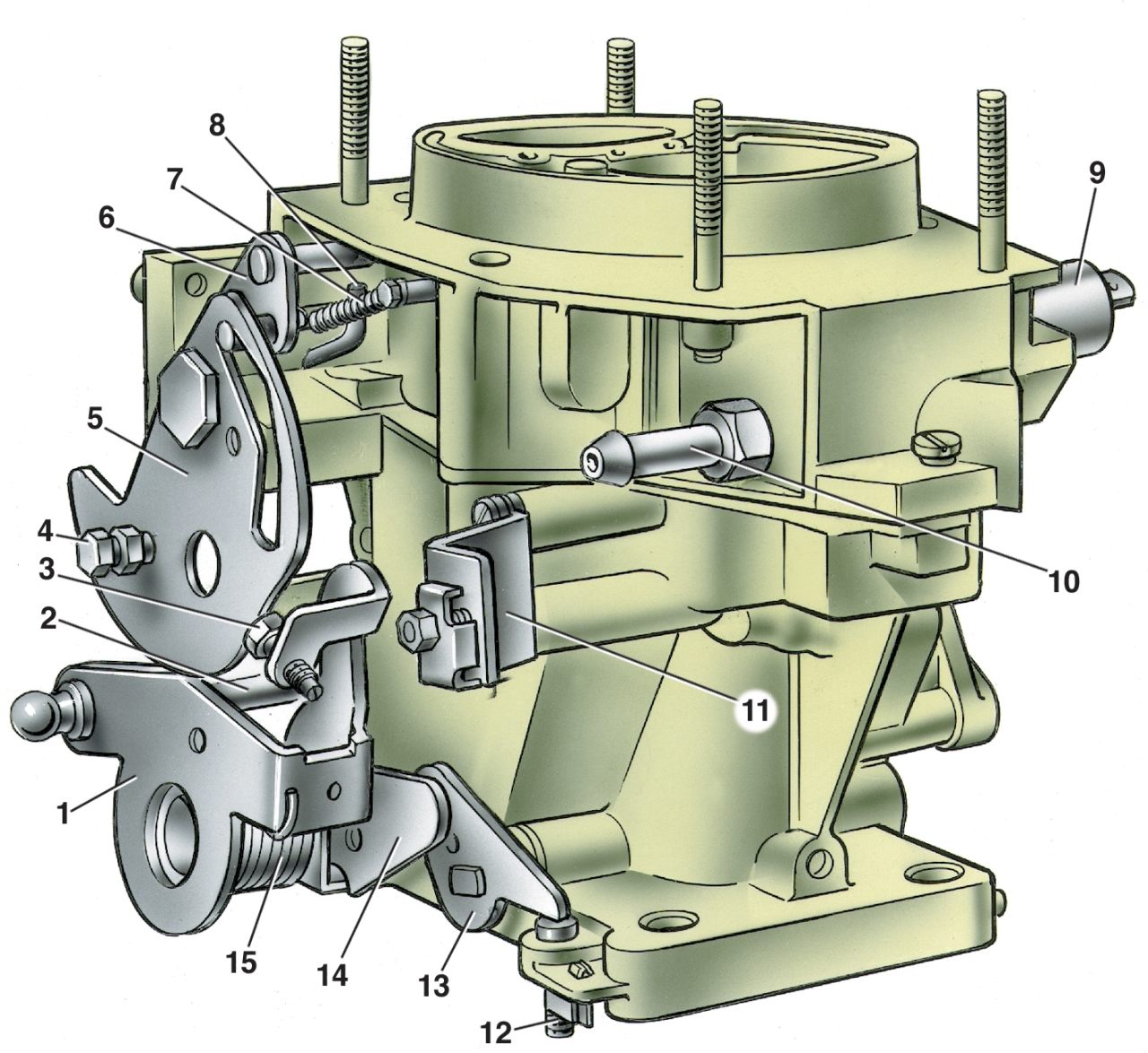

Рис. 3–98. Вид карбюратора 21053-1107010 со стороны привода дроссельных заслонок: 1 — рычаг привода дроссельных заслонок; 2 — штифт рычага блокировки второй камеры; 3 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 4 — винт крепления тяги привода воздушной заслонки; 5 — рычаг управления воздушной заслонкой; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — шток диафрагмы пускового устройства; 9 — электромагнитный запорный клапан; 10 — патрубок подачи топлива; 11 — кронштейн крепления оболочки тяги привода воздушной заслонки; 12 — регулировочный винт второй камеры; 13 — рычаг дроссельной заслонки второй камеры; 14 — рычаг привода дроссельной заслонки второй камеры; 15 — возвратная пружина дроссельной заслонки первой камеры

На автомобилях ВАЗ-2107 с 1986 года выпуска могут устанавливаться карбюраторы модели 21053-1107010 (рис. 3–98). Карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, блокировку второй камеры.

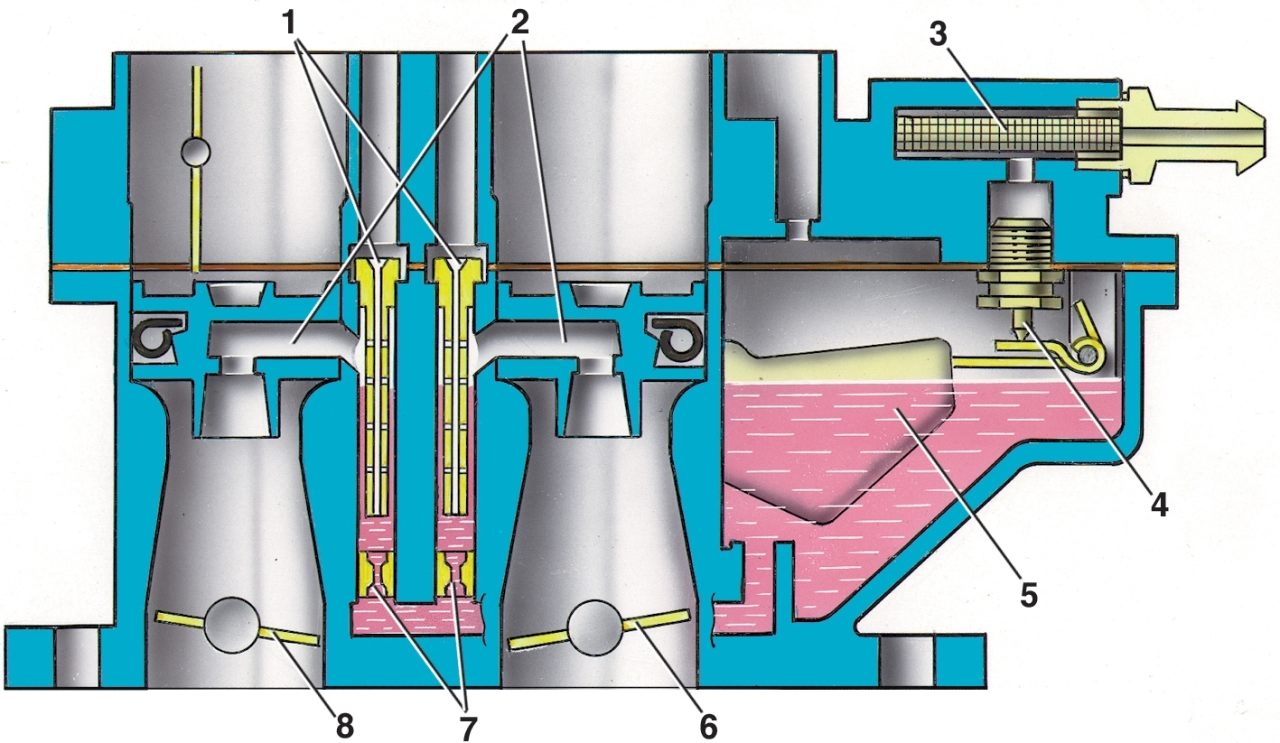

Рис. 3–99. Схема главных дозирующих систем карбюратора 21053-1107010: 1 — главные воздушные жиклеры с эмульсионными трубками; 2 — распылители первой и второй камер; 3 — топливный фильтр; 4 — игольчатый клапан; 5 — поплавок; 6 — дроссельная заслонка второй камеры; 7 — главные топливные жиклеры; 8 — дроссельная заслонка первой камеры

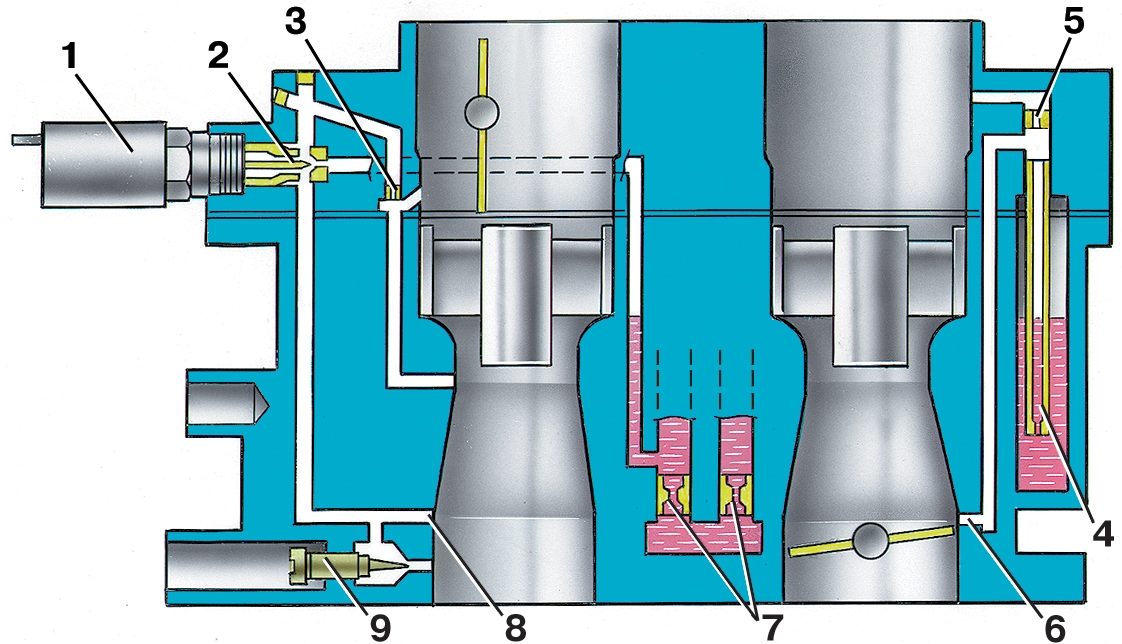

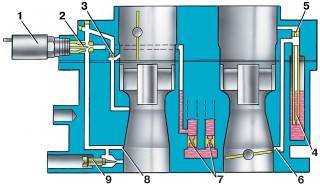

Рис. 3–100. Схема системы холостого хода и переходных систем карбюратора 215053-1107010: 1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества смеси

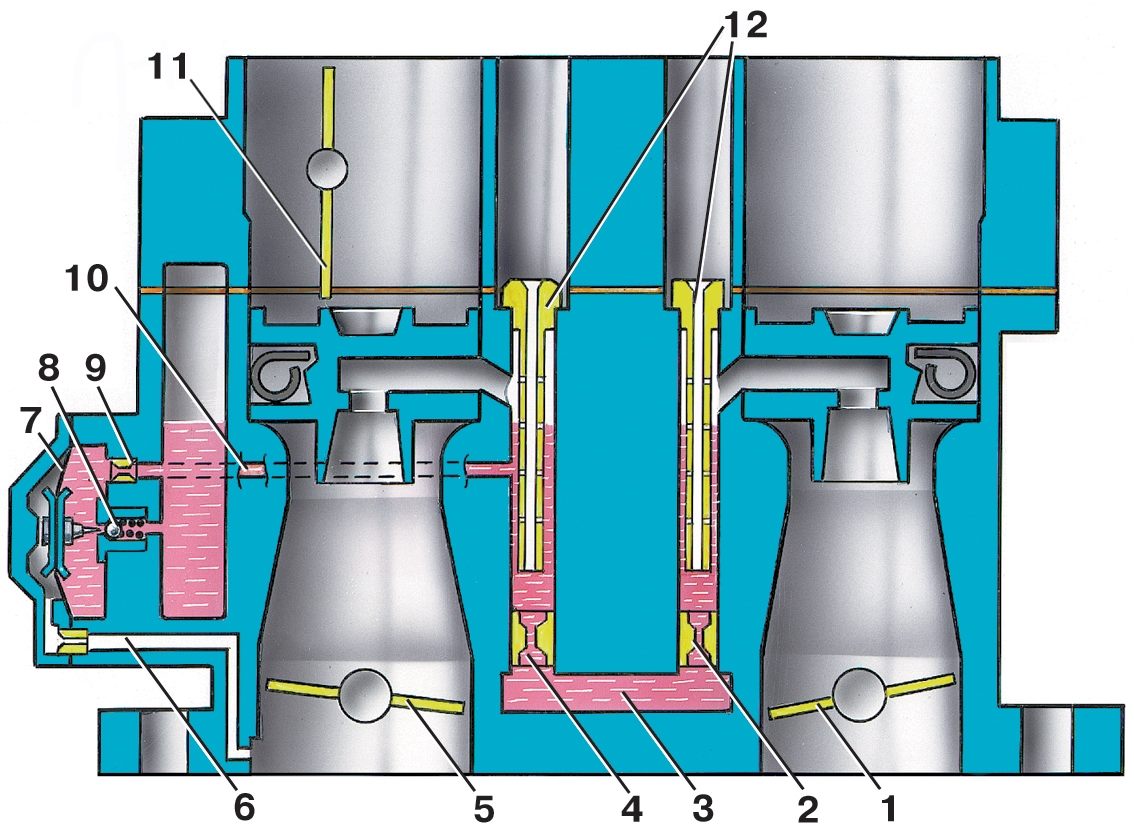

Рис. 3–101. Схема эконостата и экономайзера мощностных режимов карбюратора 21053-1107010: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный канал; 4 —главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера; 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры

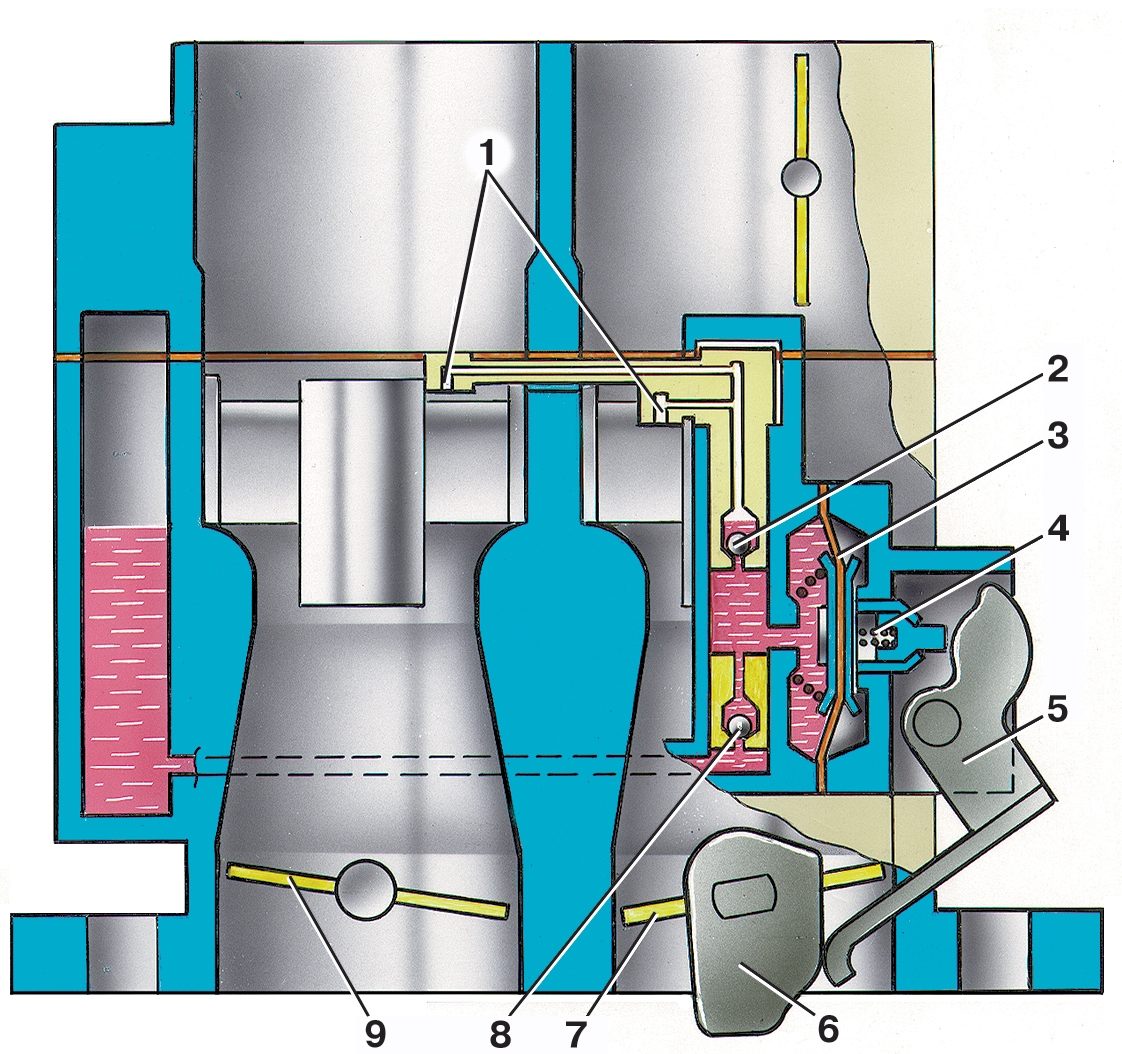

Рис. 3–102. Схема ускорительного насоса карбюратора 21053-1107010: 1 — распылители; 2 — шариковый клапан подачи топлива; 3 — диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры

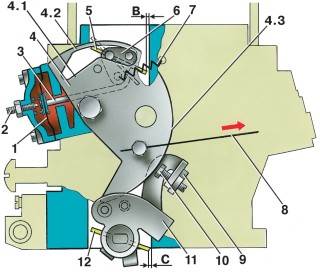

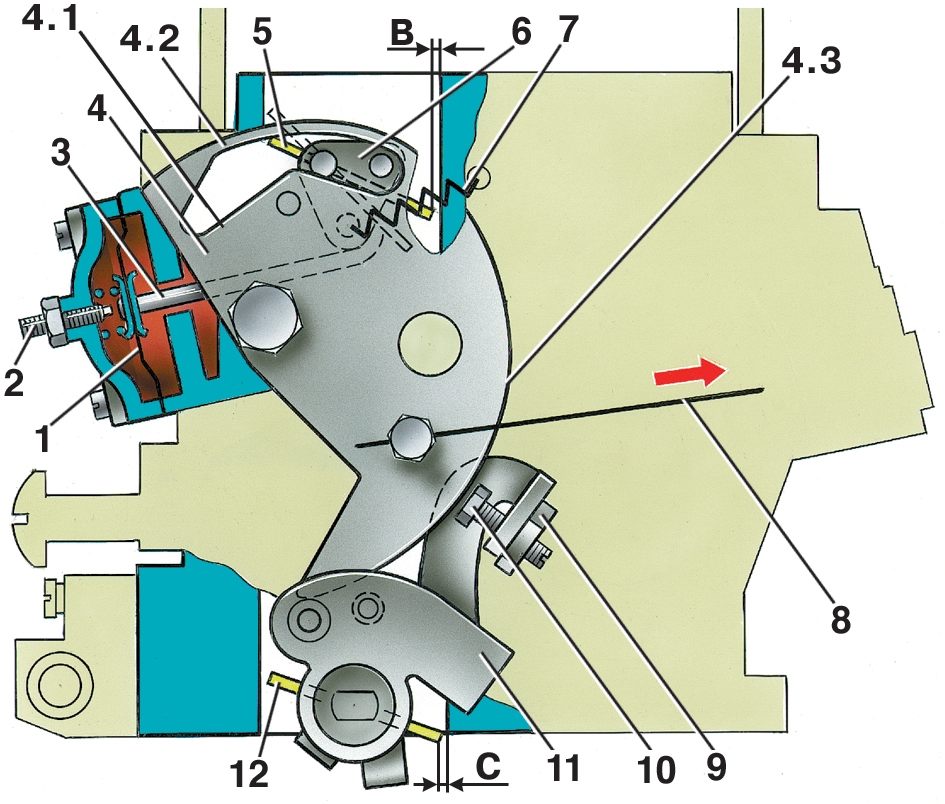

Рис. 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры

В карбюраторе имеются главные дозирующие системы (рис. 3–99) первой и второй камер, система холостого хода (рис. 3–100) первой камеры с переходной системой, переходная система второй камеры, экономайзер принудительного холостого хода, экономайзер мощностных режимов (рис. 3–101),  диафрагменный ускорительный насос (рис. 3–102), пусковое устройство (рис. 3–103).

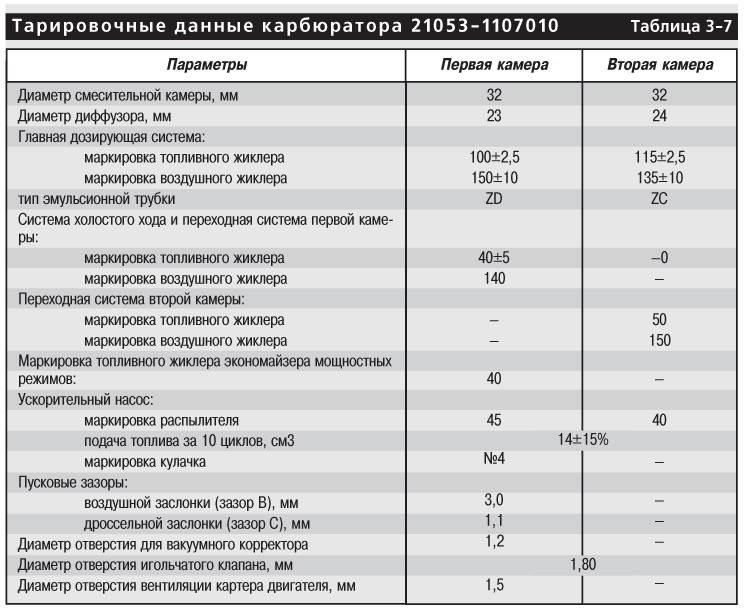

Тарировочные данные карбюратора приведены в табл. 3–7.

Снятие и установка карбюратора выполняется только на холодном двигателе. Рекомендуется избегать частого снятия карбюратора.

Снимите воздушный фильтр. Отсоедините от карбюратора тягу привода дроссельных заслонок, тягу и оболочку тяги привода воздушной заслонки и шланг подвода топлива. Выверните винт и снимите блок подогрева карбюратора.

Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода.

Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы.

Установку карбюратора выполняйте в обратном порядке. Момент затяжки гаек крепления карбюратора 12,8–15,7 Н·м (1,3–1,6 кгс·м).

Выверните винты крепления крышки карбюратора и осторожно снимите ее, чтобы не повредить прокладку и поплавок.

Разберите крышку карбюратора:

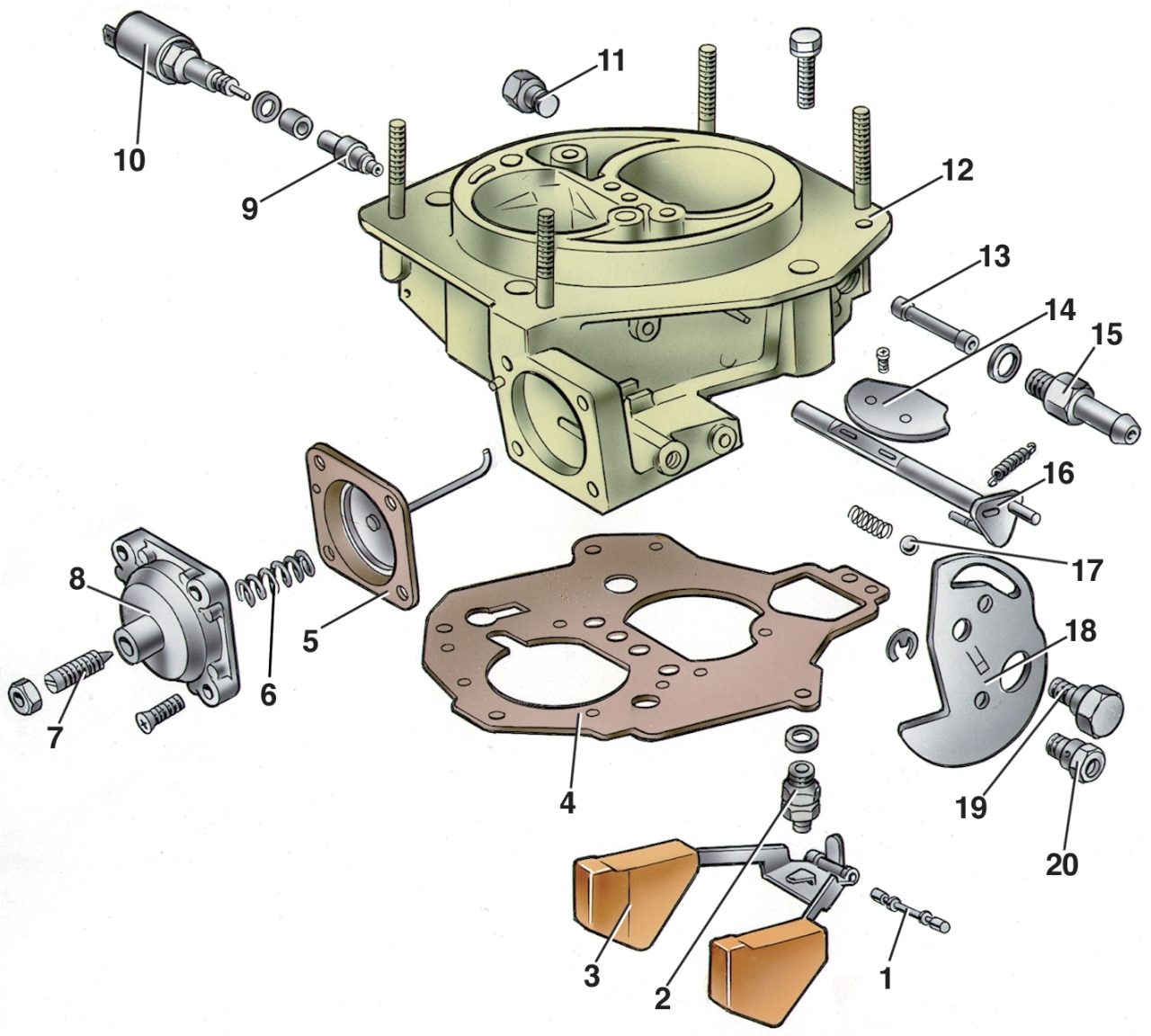

Рис. 3–104. Детали крышки карбюратора 21053-1107010: 1 — ось поплавка; 2 — игольчатый клапан; 3— поплавок; 4 — прокладка; 5 —диа- фрагма пускового устройства со штоком; 6 — пружина; 7 — регулировочный винт; 8 — крышка пускового устройства; 9 — топливный жиклер холостого хода; 10 — электромагнитный запорный клапан; 11 — пробка; 12 — крышка карбюратора; 13 — топливный фильтр; 14 — воздушная заслонка; 15 — патрубок подачи топлива; 16 — ось воздушной заслонки с рычагом; 17 — шарик фиксации рычага управления воздушной заслонкой; 18 — рычаг управления воздушной заслонкой; 19 — ось рычага; 20 — втулка крепления тяги привода воздушной заслонки

— оправкой осторожно вытолкните ось 1 (рис. 3–104) поплавка 3 из стоек и, не повреждая язычков поплавка, снимите его;

— снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, отверните патрубок 15 подачи топлива и выньте топливный фильтр 13;

— выверните корпус топливного жиклера  холостого хода с электромагнитным запорным клапаном 10 и выньте жиклер 9;

— выверните ось 19, снимите рычаг 18 управления воздушной заслонкой, отсоедините пружину рычага управления воздушной заслонкой. При необходимости выверните винты воздушной заслонки, выньте заслонку 14 и ось 16;

— разберите диафрагменное пусковое устройство, сняв крышку 8 пускового устройства в сборе с регулировочным винтом 7. Выньте пружину 6 и диафрагму 5 со штоком.

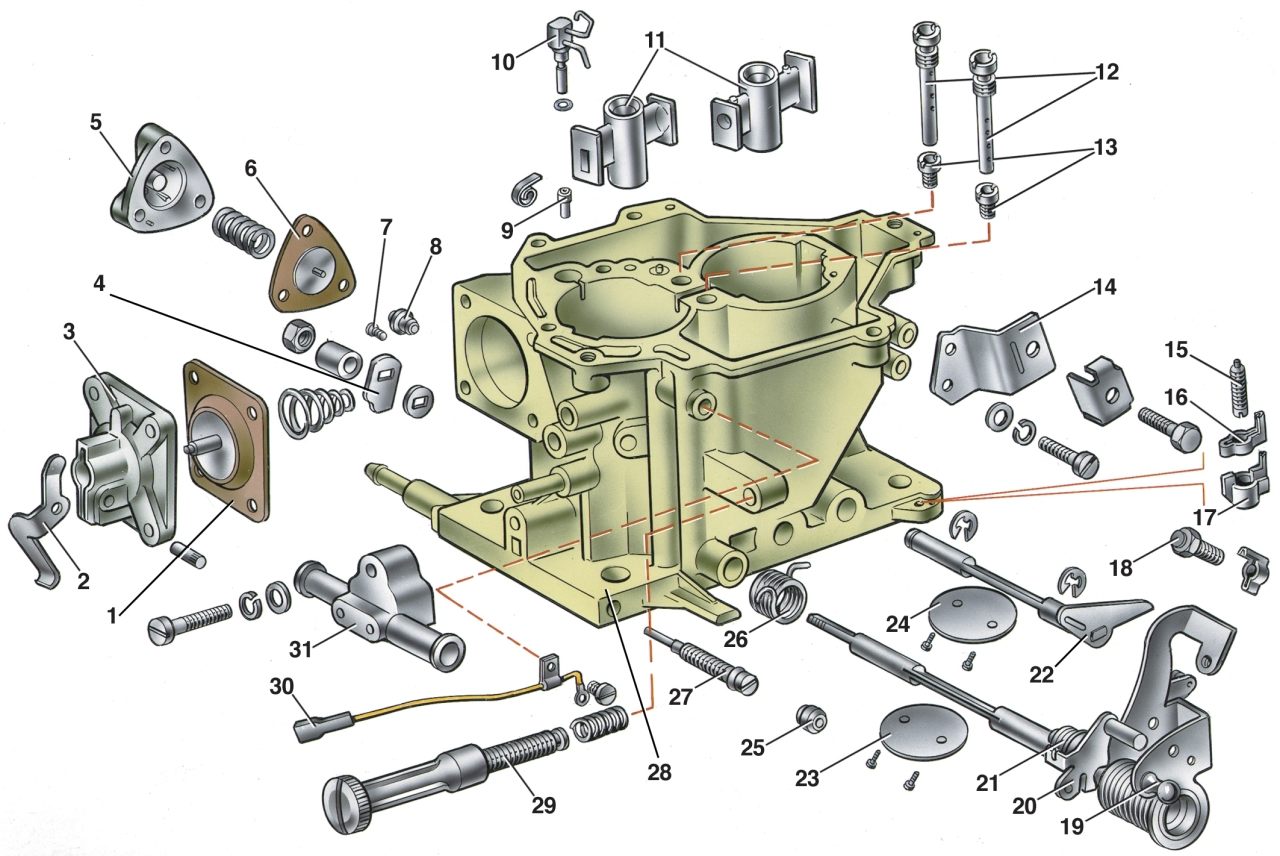

Рис. 3–105. Детали корпуса карбюратора 21053-1107010: 1 — диафрагма ускорительного насоса; 2 — рычаг привода ускорительного насоса; 3 — крышка; 4 — кулачок привода ускорительного насоса; 5 — крышка экономайзера мощностных режимов; 6 — диафрагма экономайзера; 7 — топливный жиклер экономайзера; 8 — клапан экономайзера; 9 — обратный клапан ускорительного насоса; 10 — распылители ускорительного насоса с клапаном подачи топлива; 11 — распылители; 12 — главные воздушные жиклеры с эмульсионными трубками; 13 — главные топливные жиклеры; 14 — кронштейн крепления оболочки тяги привода воздушной заслонки; 15 — регулировочный винт второй камеры; 16 — стопор регулировочного винта; 17 — колпачок стопора; 18 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 — ось дроссельной заслонки первой камеры с рычагами привода; 20 — рычаг блокировки второй камеры; 21 — пружина рычага блокировки; 22 — ось дроссельной заслонки второй камеры с рычагом; 23 — дроссельная заслонка первой камеры; 24 — дроссельная заслонка второй камеры; 25 — заглушка регулировочного винта качества (состава) смеси; 26 — возвратная пружина рычага привода дроссельной заслонки второй камеры; 27 — регулировочный винт качества (состава) смеси холостого хода; 28 — корпус карбюратора; 29 — регулировочный винт количества смеси холостого хода; 30 — электрический провод конечного выключателя экономайзера принудительного холостого хода; 31 — блок подогрева карбюратора

Разберите корпус карбюратора (рис. 3–105), для чего выполните следующие операции:

— снимите крышку 3 ускорительного насоса с рычагом 2 и диафрагмой 1;

— выньте распылители 10 ускорительного насоса и распылители 11 первой и второй камер;

— отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 4 привода ускорительного насоса и шайбу;

— выверните регулировочный винт 29 количества смеси холостого хода;

— сломав пластмассовую заглушку 25, выверните регулировочный винт 27 качества (состава) смеси холостого хода;

— снимите крышку 5 экономайзера мощностных режимов, диафрагму 6 и пружину;

— выверните топливный жиклер 7 экономайзера мощностных режимов, главные воздушные жиклеры 12 с эмульсионными трубками и главные топливные жиклеры 13 главных дозирующих систем.

При необходимости выверните винты крепления дроссельной заслонки 23 первой камеры, снимите заслонку и выньте ось 19 в сборе с рычагами привода. Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 24 второй камеры и выньте ось 22 заслонки.

Сборку карбюратора выполняйте в обратной последовательности. При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты  на специальном приспособлении, исключающем деформацию осей заслонок.
