5.1.8. Проверка главного цилиндра привода сцепления на стендеЗАДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Схема проверки состояния заднего уплотнительного кольца
на герметичность
|
|
1 – главный цилиндр;
2 – сосуд;
3 – переходник с уплотнителем;
4 – манометр;
5 – тройник;
6 – регулировочный винт;
А – воздух от компрессора;
В – выпуск воздуха |
Проверка на герметичность
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите главный цилиндр на стенд (см.
рис. Схема проверки состояния заднего
уплотнительного кольца на герметичность), обеспечив при этом хорошее
уплотнение между фланцем цилиндра и привалочной плоскостью стенда.
|
| 2. Присоедините к цилиндру сосуд 2 с жидкостью
для гидропривода. |
| 3. Откройте кран сжатого воздуха при отвернутом
регулировочном винте 6, затем медленно закрывайте регулировочный винт
до выхода воздуха из сосуда 2. |
| 4. Проверьте по манометру давление воздуха,
которое должно быть не менее 0,05–0,08 МПа (0,5–0,8 кгс/см2).
При меньшем давлении замените заднее уплотнительное кольцо. |
|
ПЕРЕДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

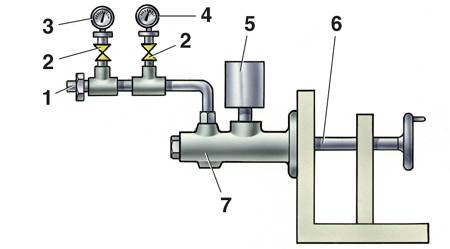

Схема проверки состояния переднего уплотнительного
кольца на герметичность
1 – винт для прокачки;
2 – кран;
3 – манометр с ценой деления 0,2 МПа (2 кгс/см2);
|
4 – манометр с ценой деления 0,005
МПа (0,05 кгс/см2);
5 – сосуд;
6 – толкатель;
7 – главный цилиндр |
Проверка на герметичность
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите главный цилиндр на стенд и соедините
его с сосудом, заполненным жидкостью для гидропривода, и с манометрами
(см. рис. Схема проверки состояния переднего
уплотнительного кольца на герметичность). |
| 2. Закройте кран манометра 3 и, передвигая
толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа
(2 кгс см2). |
| 3. При закрепленном толкателе и отсутствии
подтекания жидкости давление должно оставаться постоянным в течение
2 мин. |
| 4. Закройте кран манометра 4 и откройте кран
манометра 3. Передвигая толкатель, установите по манометру стабильное
давление 10 МПа (100 кгс/см2). |
| 5. При закрепленном толкателе и отсутствии подтекания
жидкости указанное давление должно оставаться постоянным не менее
2 мин. В противном случае переднее уплотнительное кольцо замените. |
|
|
