5.3. Карданная передача

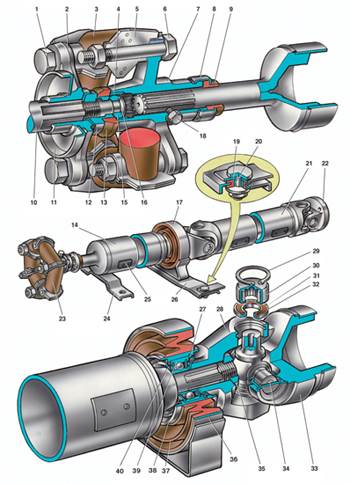

Карданная передача состоит из двух трубчатых валов, соединенных между собой карданным шарниром, эластичной муфты 23 (см. рис. Карданная передача) и промежуточной опоры 17.

Передний карданный вал 14 изготовлен из тонкостенной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую муфту 23 соединяется с фланцем 2 вторичного вала 10 коробки передач шестью болтами 1 и 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала, и центрирующая втулка 4, запрессованная во фланец 7 карданного вала. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазка удерживается резиновым сальником 9, который расположен в стальной обойме 8, а с другой стороны – уплотнителем 13, надетым на гайку 12 и поджимаемым ею.

Задний шлицевой наконечник вала 14 опирается на шариковый подшипник 39 промежуточной опоры. На шлицах наконечника гайкой 35 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал также изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина, в свою очередь, крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника. В корпусе подшипника расположен радиальный шариковый подшипник 39 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели, установленные с обеих сторон подшипника, защищают подшипник от воздействия окружающей среды.

Эластичная муфта поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, три из которых заходят в пазы фланца вторичного вала коробки передач, а остальные – в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир состоит из двух закрепленных на валах вилок 28 и 33, которые соединяются между собой крестовиной 34. На полые шипы крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотняется сальником 31, расположенным в металлической обойме 32.

Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Подбором стопорного кольца обеспечивается осевой зазор крестовины в пределах 0,01–0,04 мм.

С 1988 года на автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальниками крестовины и более резким переходом трубы переднего карданного вала в шлицевой наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников радиально-торцевого уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали, в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы, но устанавливать крестовины ВАЗ-2105 в вилки карданных валов ВАЗ-2101 нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборо-сборочных работ новых карданных шарниров.

Поэтому в тексте описывается технология как старых, так и новых шарниров.
