8.2.7. Стартер

	Вам потребуются
ключи "на 13" и "на 17" отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

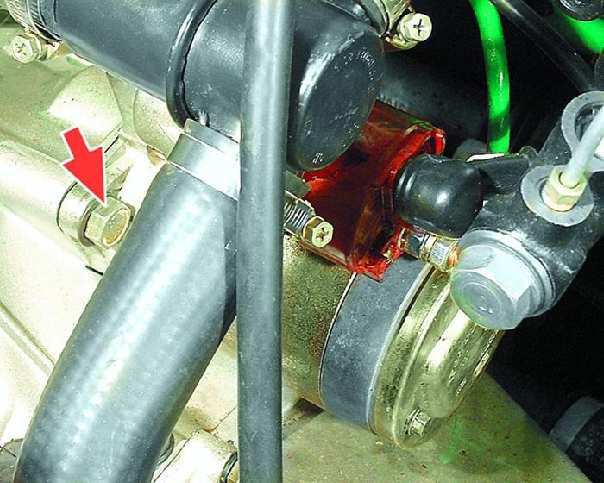

Стартер расположен под термостатом системы охлаждения, закреплен болтом и гайкой на картере сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

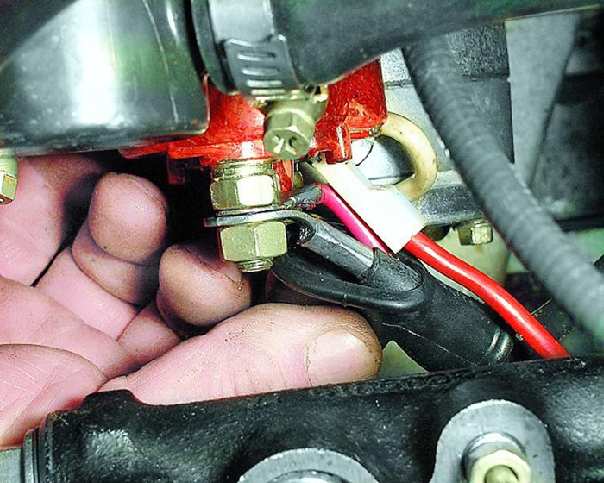

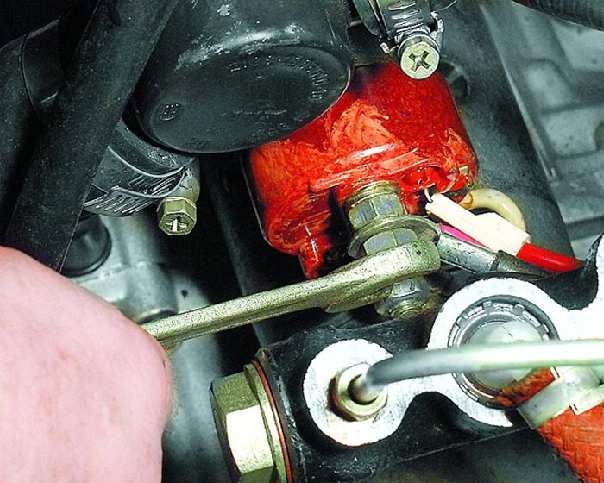

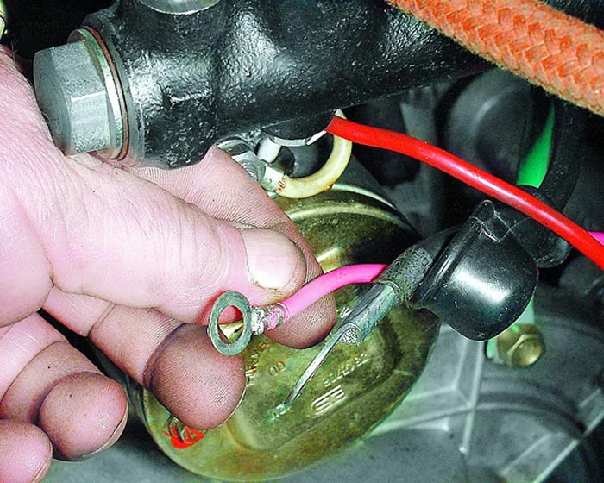

1. Снимите защитный колпачок с верхнего контактного болта тягового реле стартера.	2. Отверните гайку верхнего контактного болта и ...	3. ...снимите с него наконечники проводов.

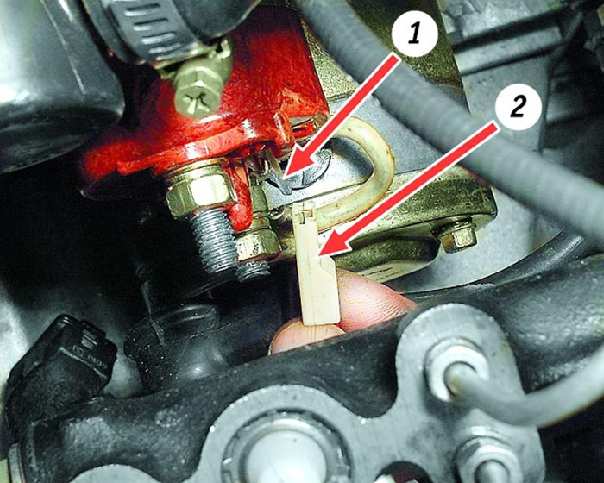

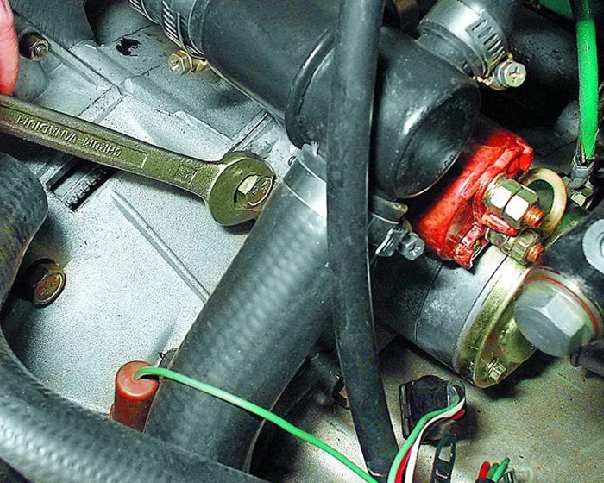

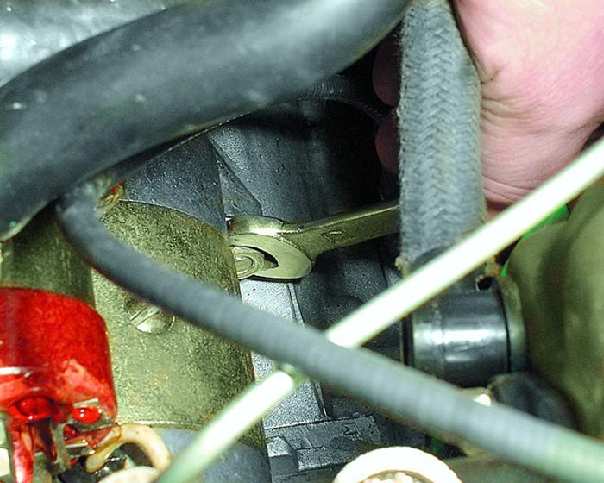

4. Снимите соединительную колодку 2 с вывода 1 тягового реле стартера.	5. Отверните гайку и...	6. ...болт крепления стартера к картеру сцепления. Снимите стартер с автомобиля.

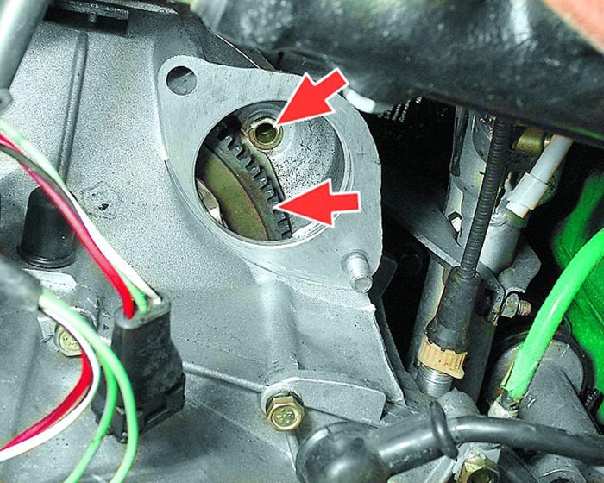

	7. Проверьте состояние зубчатого венца маховика (на зубьях венца не должно быть выкрашиваний и забоин) и втулки переднего конца вала якоря. Установку стартера выполняйте в порядке, обратном снятию.
