8.2.5. Замена конденсатора

	Вам потребуются
ключ "на 10" отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Неисправность конденсатора (или нарушение его контакта с “массой”) определяется по увеличению помех радиоприему при работающем двигателе.

Исправность конденсатора можно проверить мегаомметром, имеющим предел измерения 1-10 МОм. Если конденсатор исправен, стрелка прибора сначала должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

ПОРЯДОК ВЫПОЛНЕНИЯ

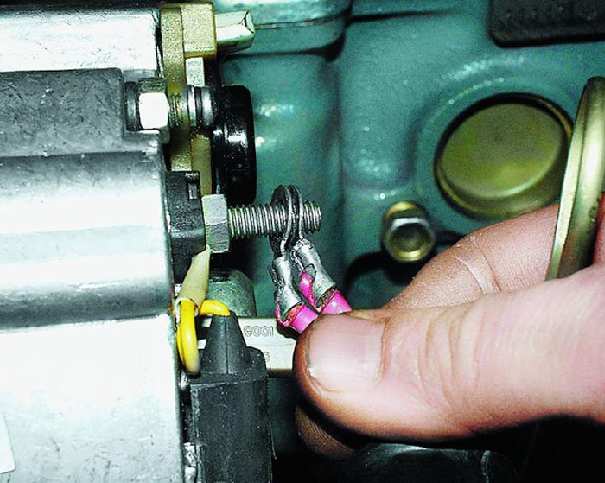

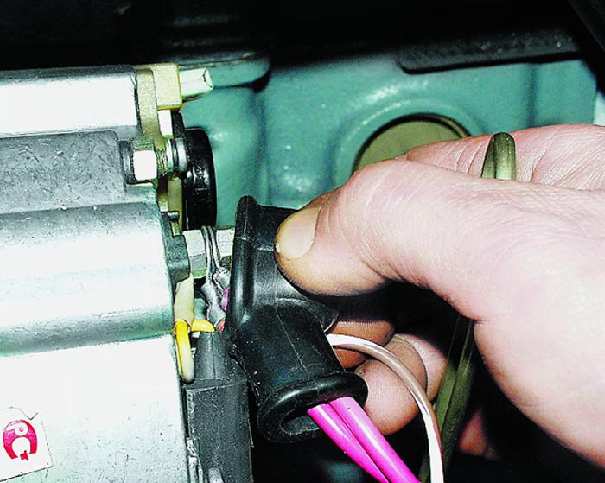

1. Снимите защитный колпачок с вывода “30” генератора.	2. Отверните гайку крепления наконечников проводов и...	3. ...снимите наконечники проводов с вывода “30”.

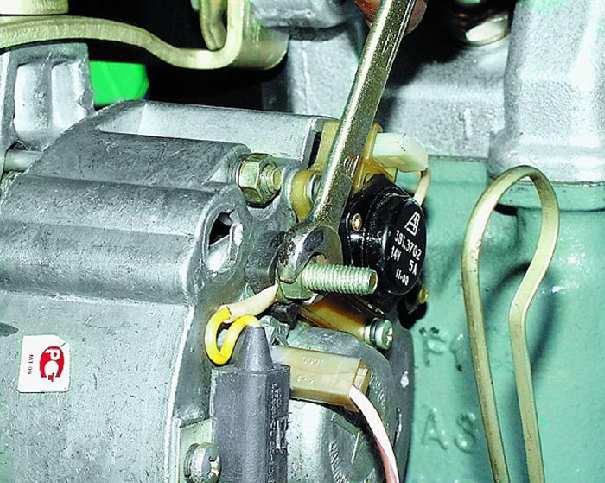

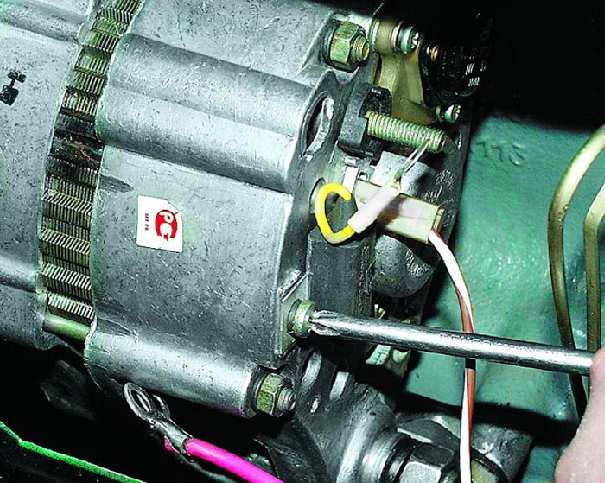

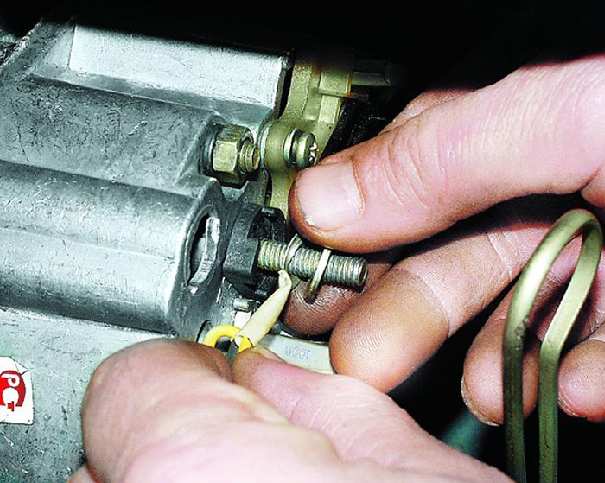

4. Отверните вторую гайку вывода “30” и...	5. ...снимите с него плоскую шайбу и наконечник провода конденсатора.	6. Отверните винт крепления конденсатора к крышке генератора со стороны контактных колец и снимите конденсатор.

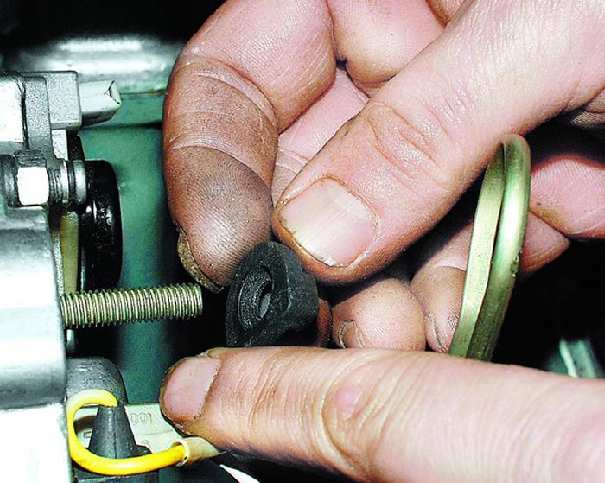

	7. Снимите с вывода “30” изолирующую втулку и проверьте ее состояние. Втулку, имеющую трещины и прогары, замените. Установите новый конденсатор в порядке, обратном снятию.
