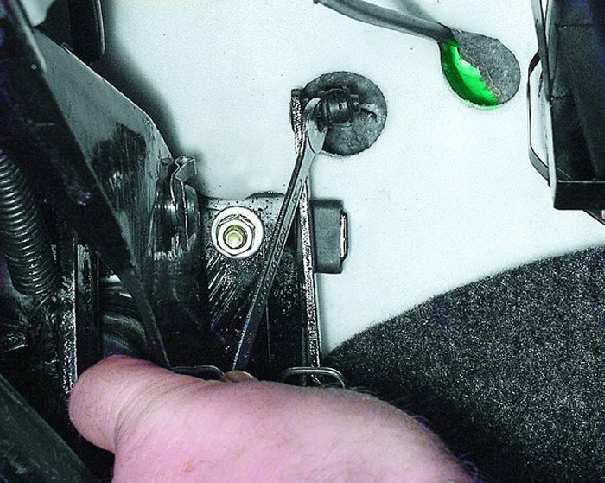

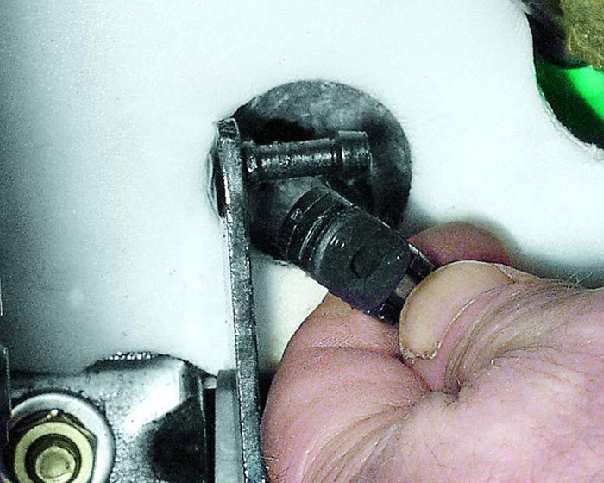

1. Под панелью приборов, используя гаечный ключ как рычаг,
сдвиньте наконечник троса тяги с пальца и...
|
2. ...отсоедините его от педали акселератора.
|

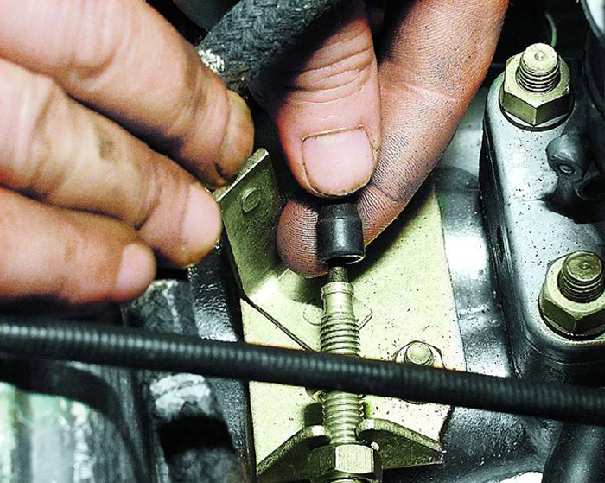

3. В подкапотном пространстве сдвиньте защитный колпачок
с наконечника оболочки тяги.
|
|
|
|
|
|

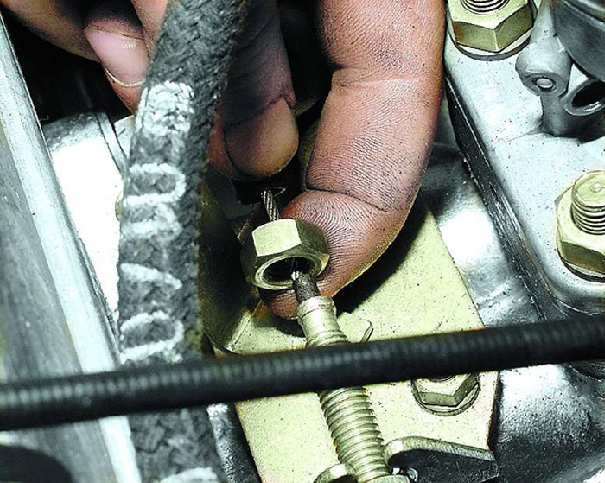

4. Полностью свинтите гайку с наконечника оболочки.
|

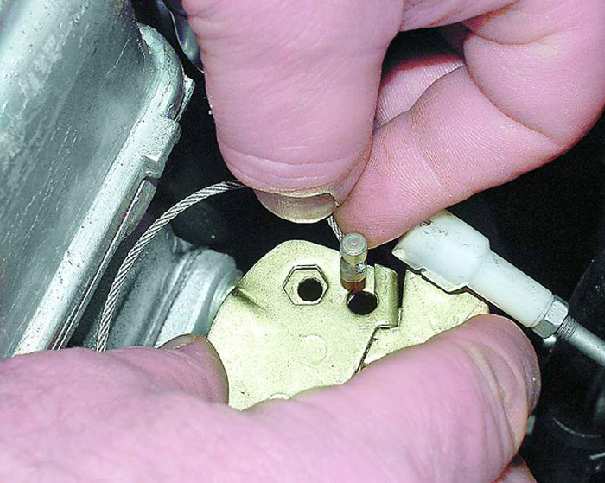

5. Выньте наконечник троса тяги из промежуточного рычага.
|

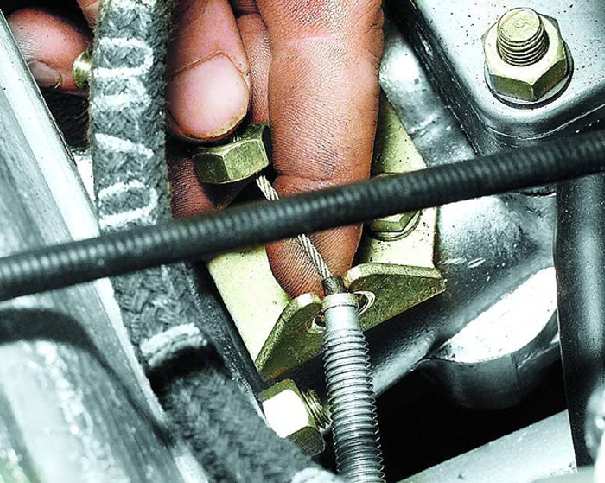

6. Сдвинув наконечник оболочки, выньте тягу из кронштейна
промежуточного рычага.
|
|
|
|
|
|

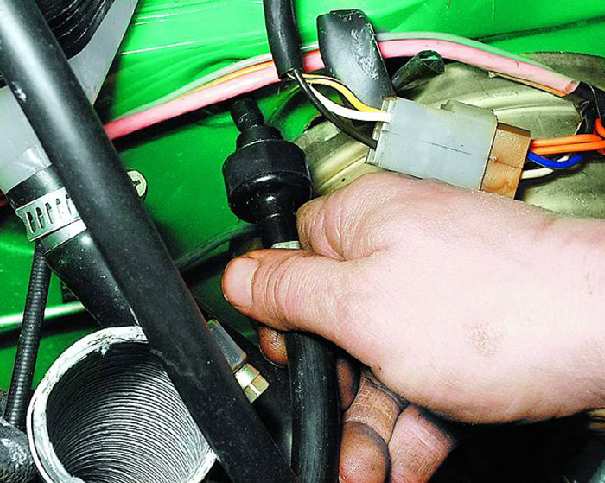

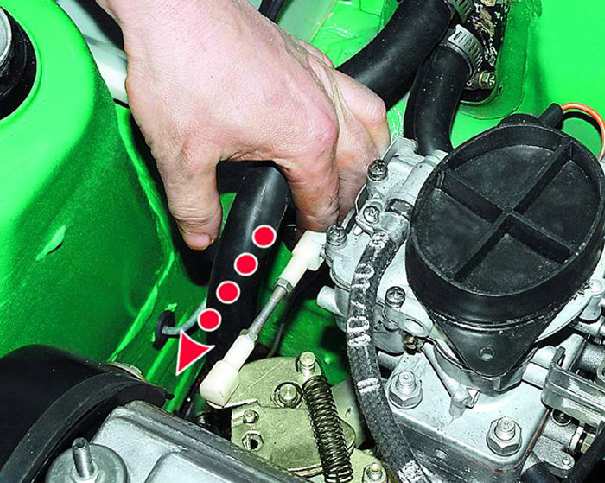

7. Выньте тягу из отверстия в щите передка.
|

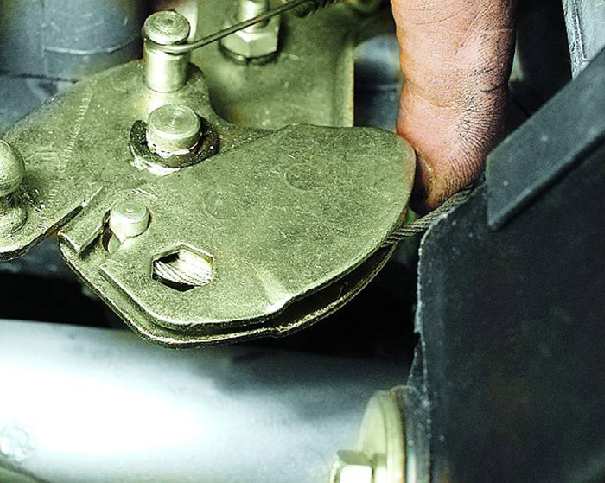

8. Установите новую тягу в порядке, обратном снятию. При
подсоединении наконечника троса к промежуточному рычагу уложите
трос в прорезь рычага.
|
9. Перед затягиванием регулировочных гаек отрегулируйте
привод дроссельной заслонки. Для этого завинчиванием одной из гаек
добейтесь, чтобы заслонка полностью открывалась и закрывалась (при
завинчивании гайки 1 заслонка открывается, а гайки 2 –
закрывается).
|
|
|
|
|
|
10. Удерживая ключом от проворачивания гайку, которой регулировался
привод, другим ключом затяните вторую гайку.
|

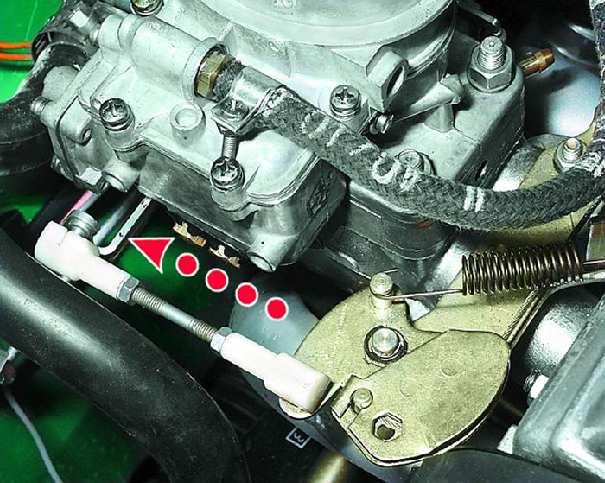

11. Если длины тяги недостаточно для регулировки положения
дроссельных заслонок (в данном случае дроссельная заслонка полностью
не закрывается)...
|
12. ...ослабьте контргайки наконечников промежуточной тяги...
|
|
|
|
|
|
13. ...снимите наконечник тяги с промежуточного рычага привода...
|
14. ...закрепите наконечник оболочки тяги в кронштейне приблизительно
посередине...
|
15. ...завинчивая или отвинчивая наконечники, измените длину
промежуточной тяги так, чтобы...
|
|
|
|
|
|
16. ...ее можно было подсоединить, не перемещая рычагов.
Зафиксируйте наконечники контргайками. После этого снова проверьте
и при необходимости отрегулируйте с помощью тяги полное открытие
дроссельной заслонки.
|
17. Нажмите до упора на педаль акселератора. При этом дроссельные
заслонки должны полностью открыться (рычаг дроссельной заслонки
должен повернуться по часовой стрелке до упора).
|
18. Убедитесь, что заслонки открылись полностью. Для этого
нажмите на наконечник промежуточной тяги. Если его можно переместить
дальше, значит, необходимо повторить регулировку.
|
|
|
19. Отпустите педаль акселератора, при этом заслонки должны
полностью закрыться. Рычаг дроссельной заслонки должен повернуться,
переместив до упора промежуточную тягу в обратную сторону. Если
этого не произошло, повторите регулировку.
|
