10.4. Замена деталей уплотнения двигателя

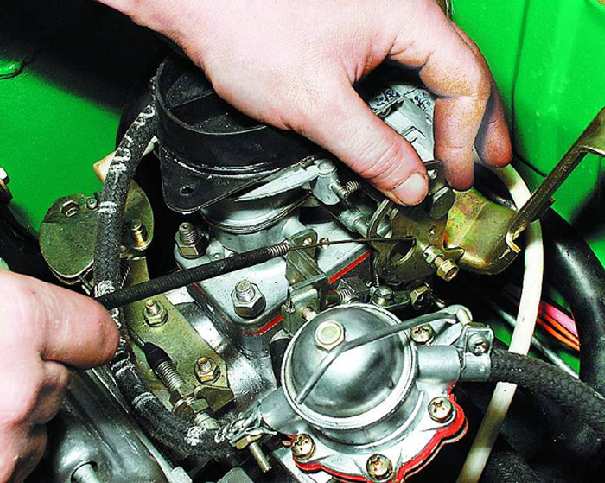

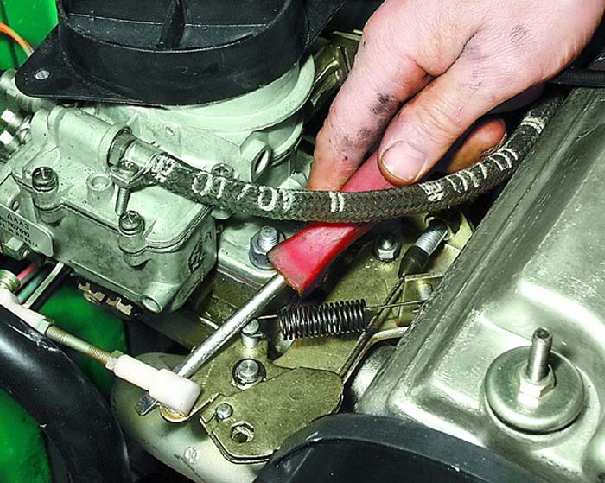

1. Выньте оболочку тяги привода воздушной заслонки из кронштейна и отсоедините тягу от рычага, ослабив болты крепления (см. подраздел 10.10.6.).

2. Отсоедините наконечник промежуточной тяги от промежуточного рычага привода дроссельной заслонки.

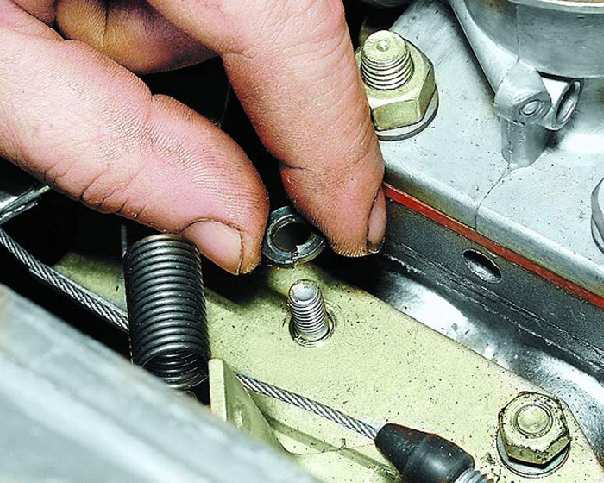

3. Отверните две гайки крепления кронштейна промежуточного рычага.

4. Обратите внимание: под гайками установлены пружинные шайбы.

5. Снимите кронштейн со шпилек.

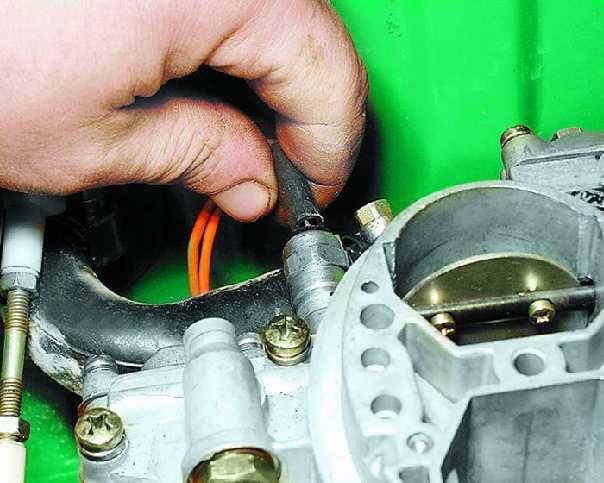

6. Отсоедините провода от клапана ЭПХХ.

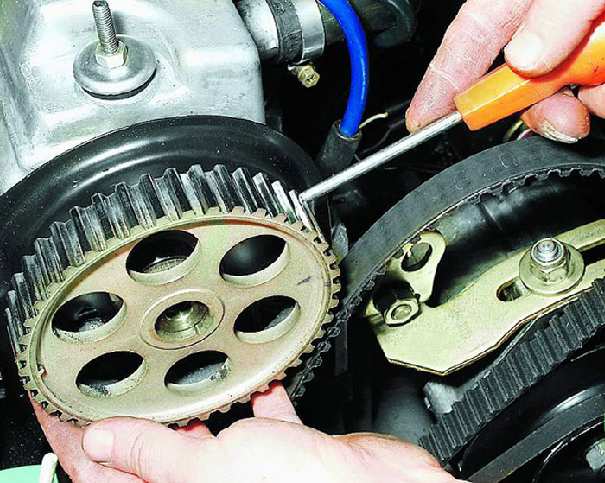

7. Снимите шкив с распределительного вала (см. подраздел 10.4.2., операции 1–5).

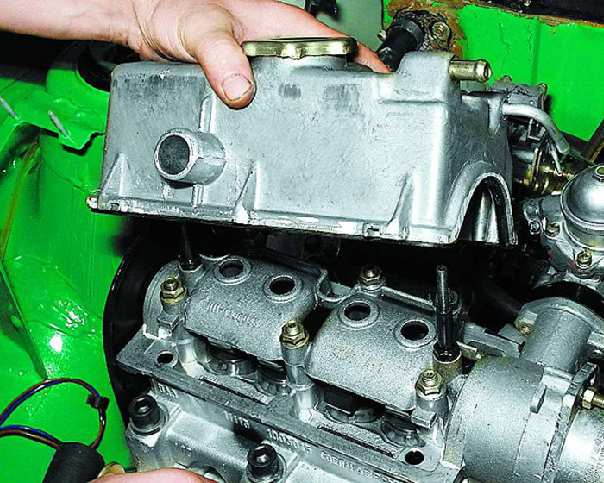

8. Снимите крышку головки блока цилиндров (см. подраздел 10.2., операции 1–10).

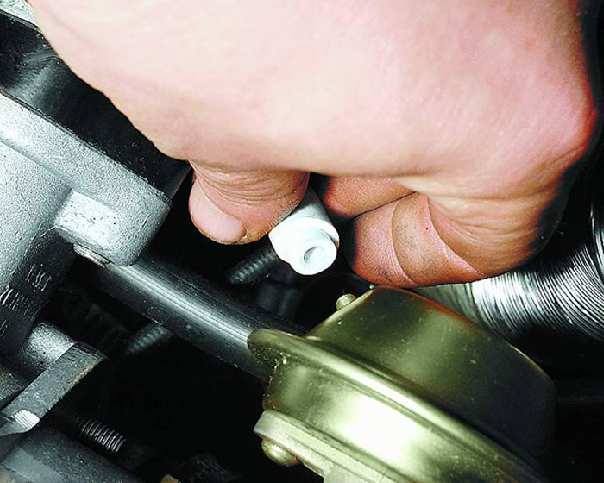

9. Отсоедините шланг от вакуумного регулятора датчика момента искрообразования.

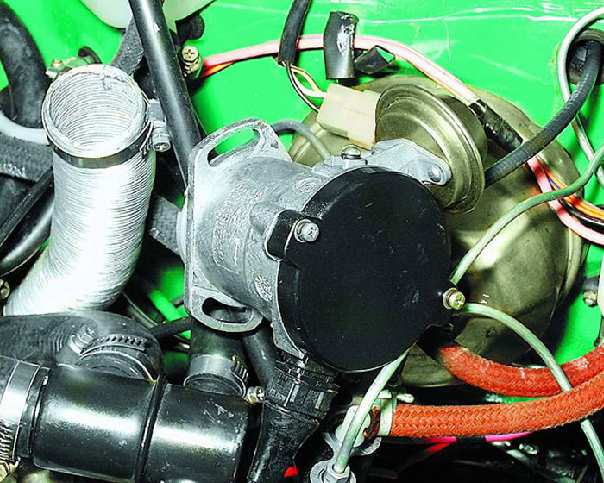

10. Отверните три гайки крепления датчика момента искрообразования, снимите его со шпилек и отведите в сторону, не отсоединяя от него колодку с проводами.

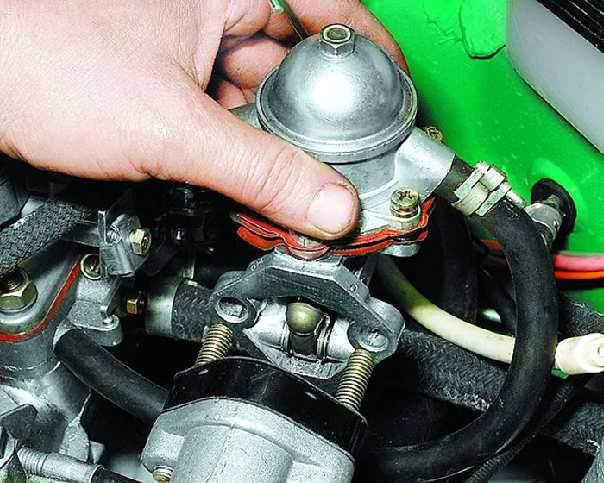

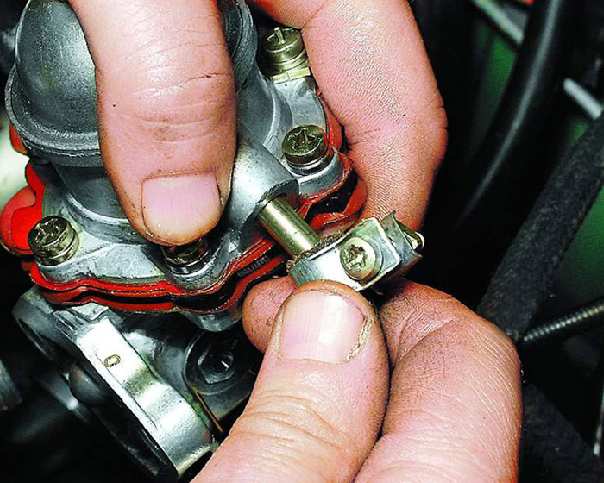

11. Снимите топливный насос со шпилек корпуса привода вспомогательных агрегатов (см. подраздел 10.10.3.) и отведите его в сторону, не отсоединяя от него шлангов.

12. Отверните болт крепления корпуса привода вспомогательных агрегатов.

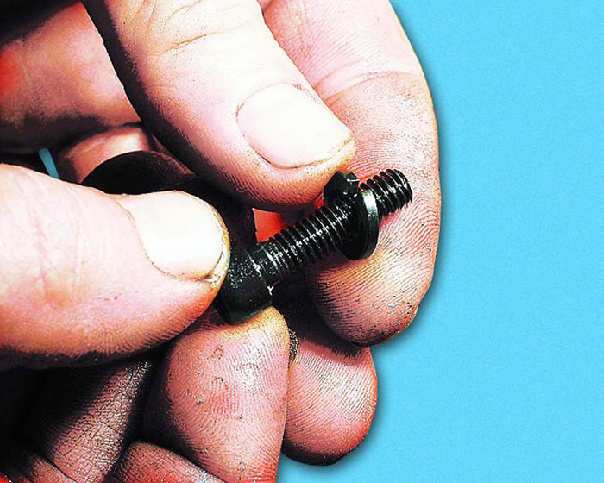

13. Обратите внимание: под головкой болта установлена пружинная шайба.

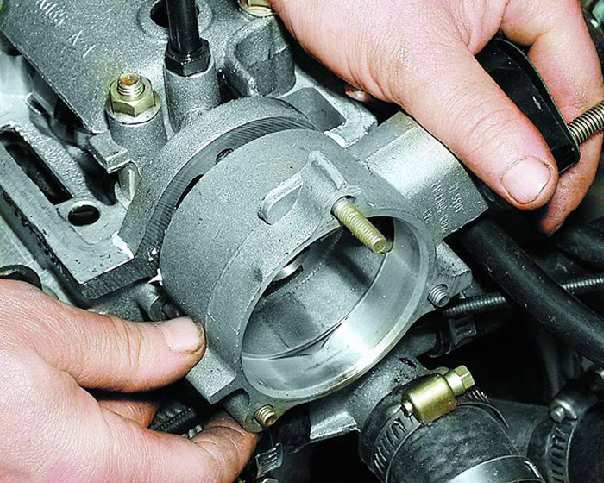

14. Снимите корпус привода вспомогательных агрегатов со шпилек.

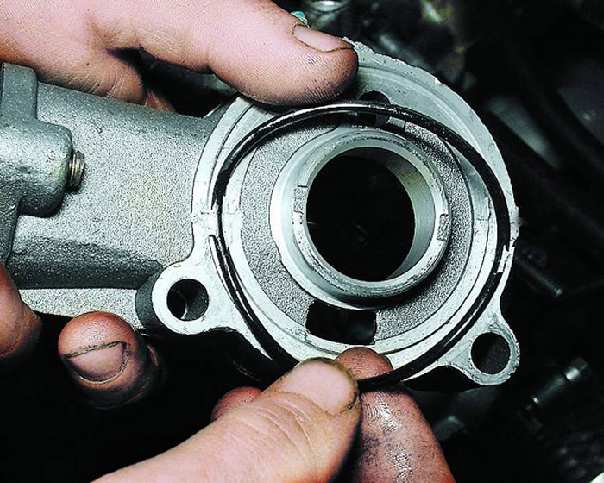

15. Проверьте и замените порванное или потерявшее эластичность уплотнительное кольцо, установленное в корпусе привода вспомогательных агрегатов.

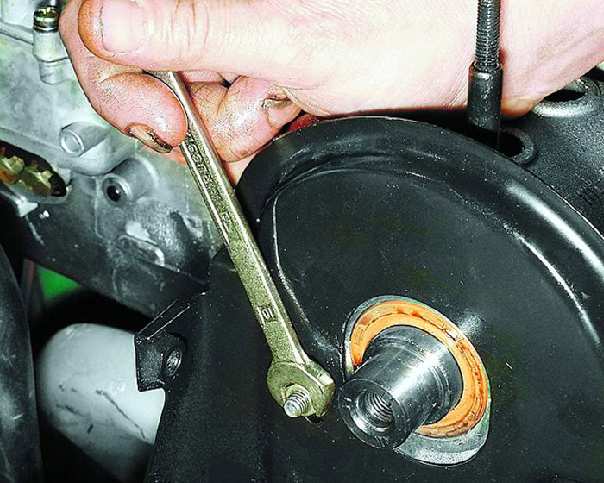

16. Отверните гайку верхнего крепления задней крышки ремня привода распределительного вала.

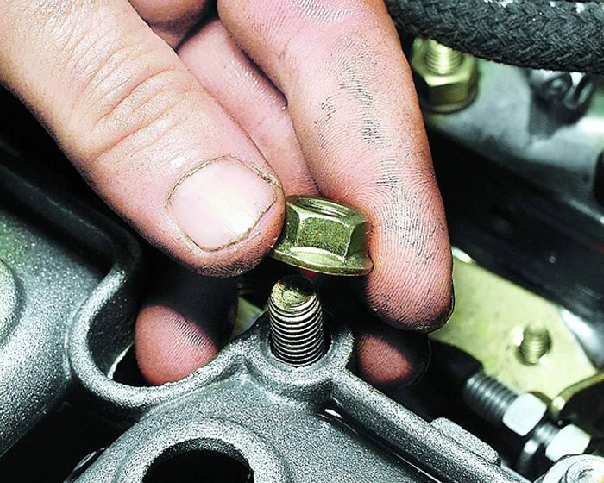

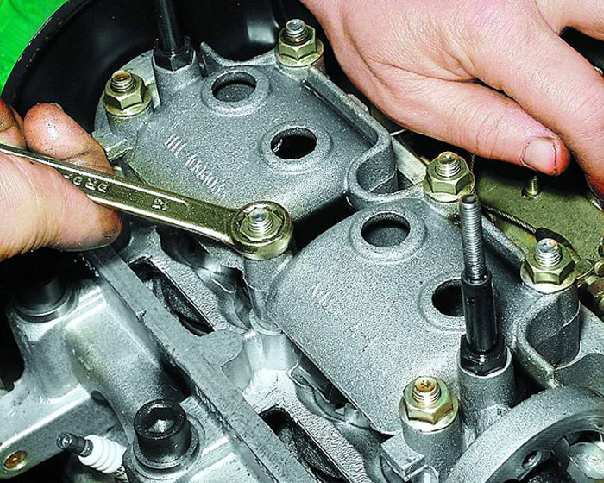

17. Отверните шесть гаек крепления корпуса подшипников распределительного вала.

18. Обратите внимание: гайки имеют зубчатые буртики.

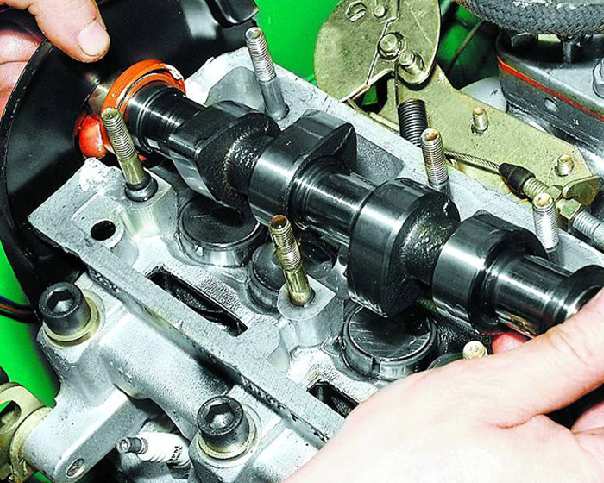

19. Снимите корпус подшипников распределительного вала.

20. Выньте распределительный вал и снимите с него сальник.

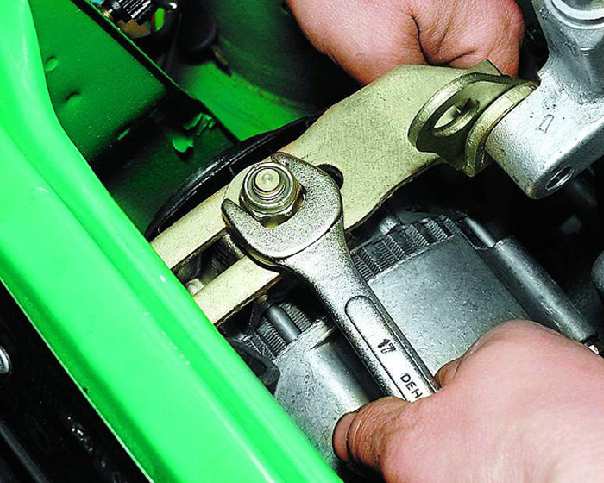

21. Ослабьте затяжку гайки крепления генератора к натяжной планке.

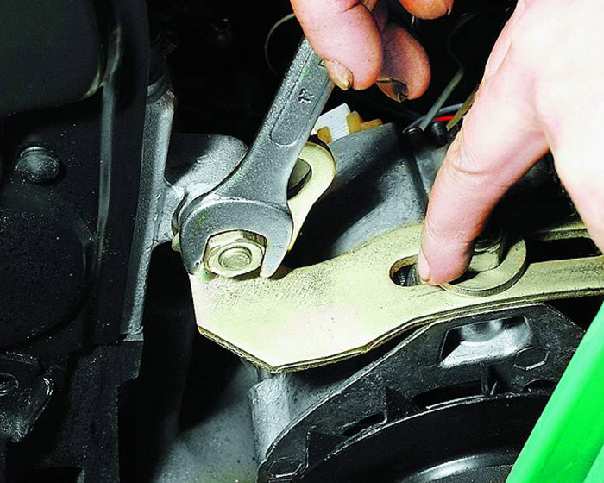

22. Отверните гайку крепления натяжной планки к блоку цилиндров и снимите плоскую шайбу, установленную под ней.

23. Снимите со шпильки рым.

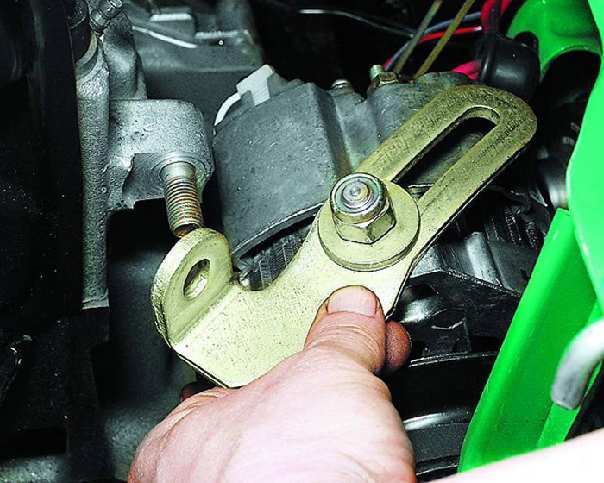

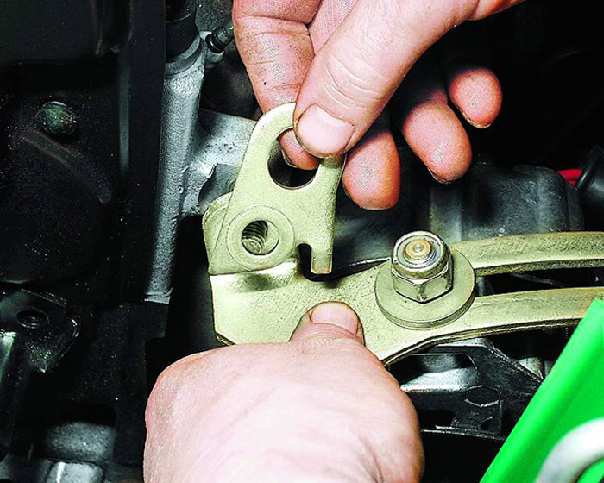

24. Снимите со шпильки натяжную планку.

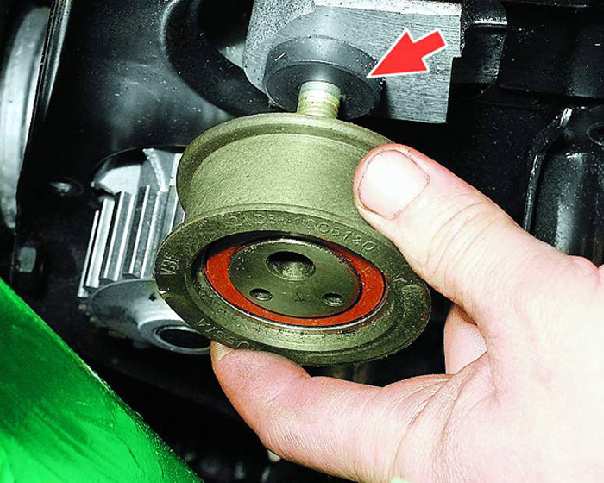

25. Снимите натяжной ролик и дистанционное кольцо (см. подраздел 10.3.1.).

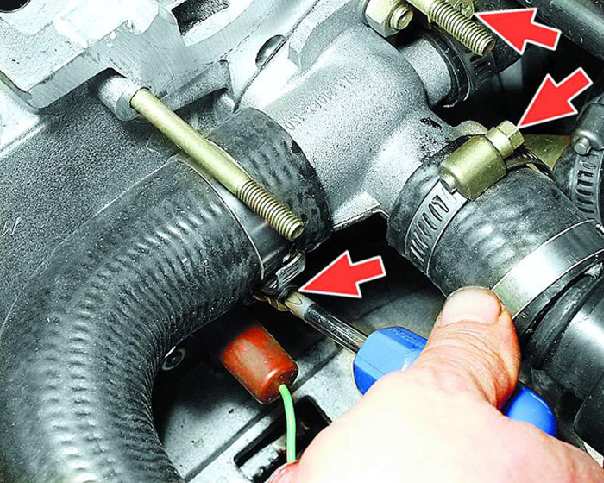

26. Ослабьте затяжку хомутов и отсоедините три шланга от патрубка рубашки охлаждения.

27. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.

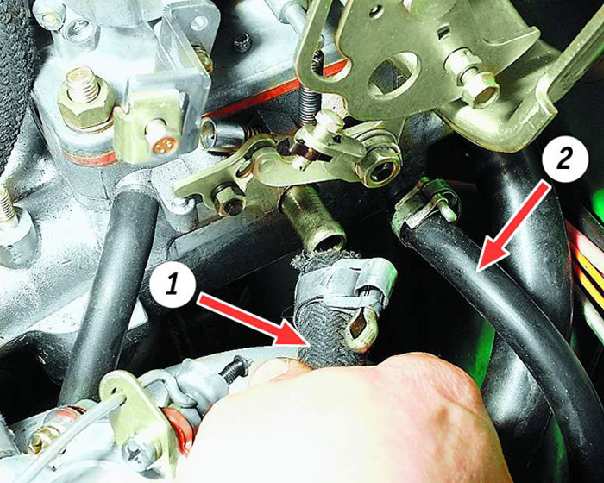

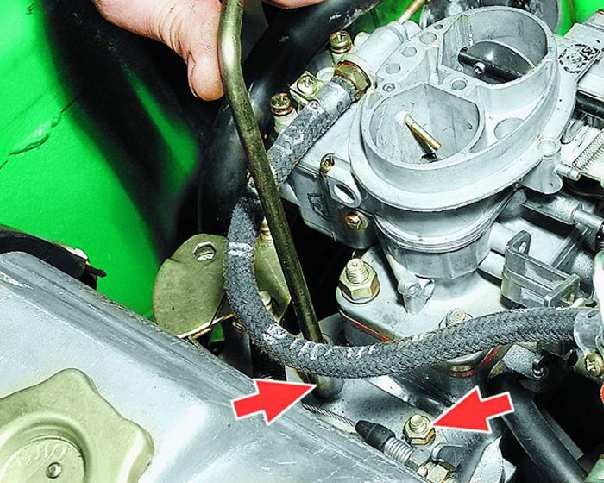

28. Ослабьте затяжку хомутов и отсоедините от штуцеров впускной трубы вакуумный шланг 1 (к вакуумному усилителю) и шланг 2 подогрева впускной трубы.

29. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса к карбюратору.

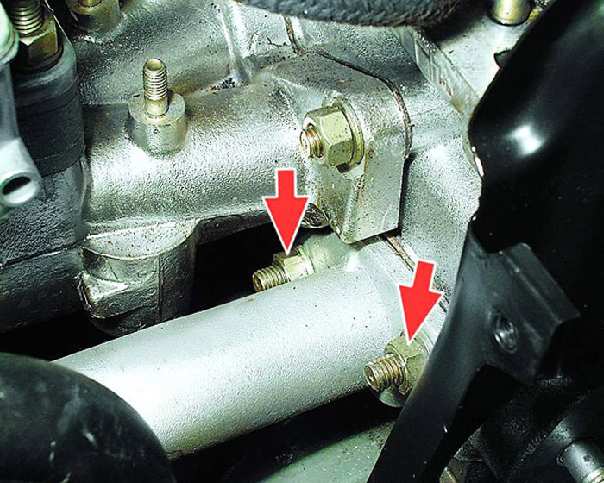

30. Отверните с левой стороны головки две гайки крепления приемной трубы глушителя.

31. Отверните с правой стороны головки две гайки крепления приемной трубы.

32. Отверните шесть болтов крепления головки блока цилиндров.

33. Выньте болты с шайбами.

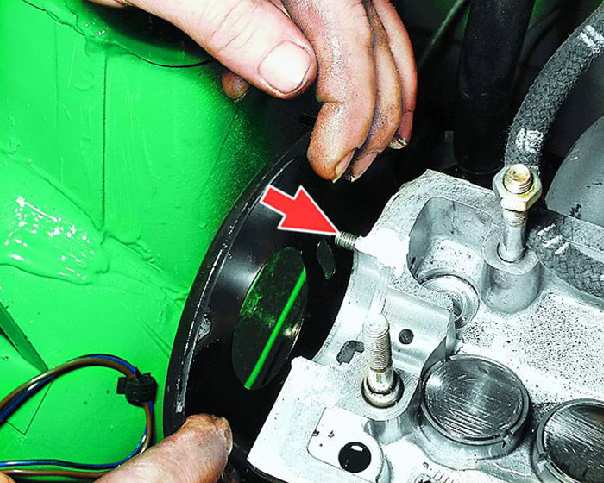

34. Отожмите заднюю крышку ремня привода распределительного вала до выхода шпильки из ее отверстия.

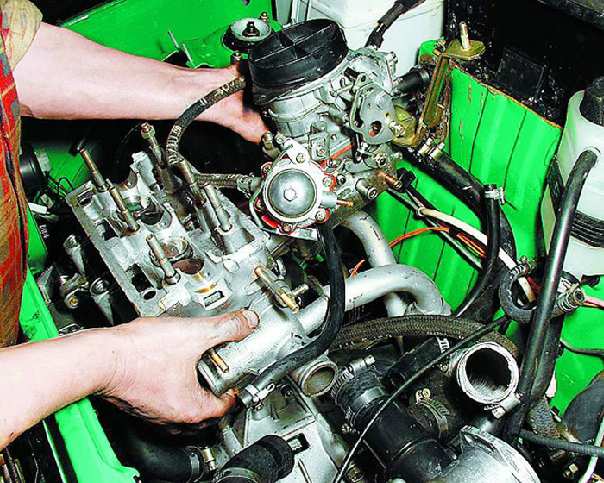

35. Снимите головку с блока цилиндров, выведя шпильки из отверстий фланцев приемной трубы глушителя.

36. Снимите прокладку.

37. Очистите привалочные поверхности блока цилиндров и головки.

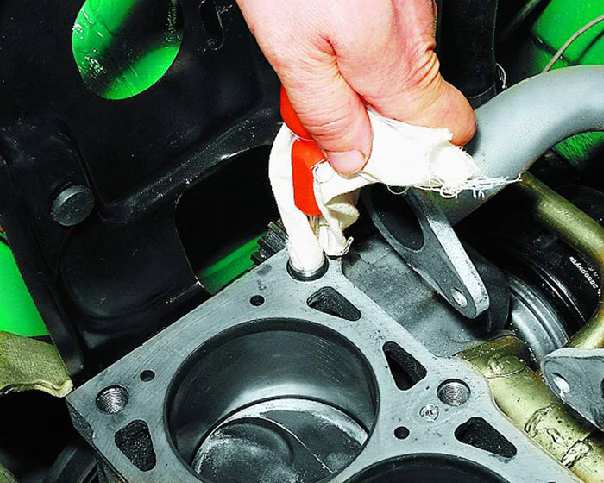

38. Удалите масло из резьбовых отверстий в блоке цилиндров под болты крепления головки.

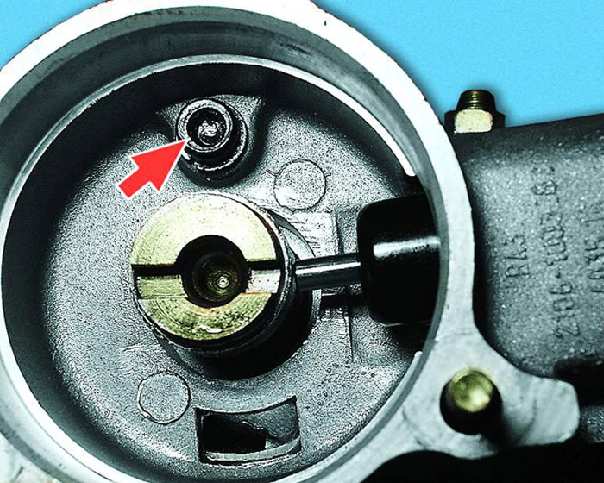

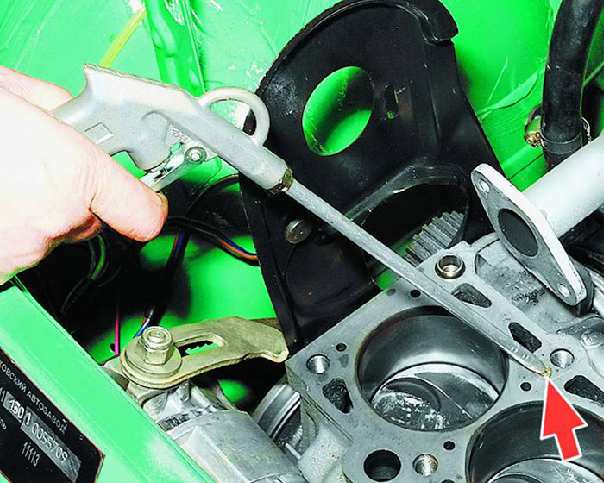

39. Продуйте сжатым воздухом жиклер в масляном канале блока цилиндров.

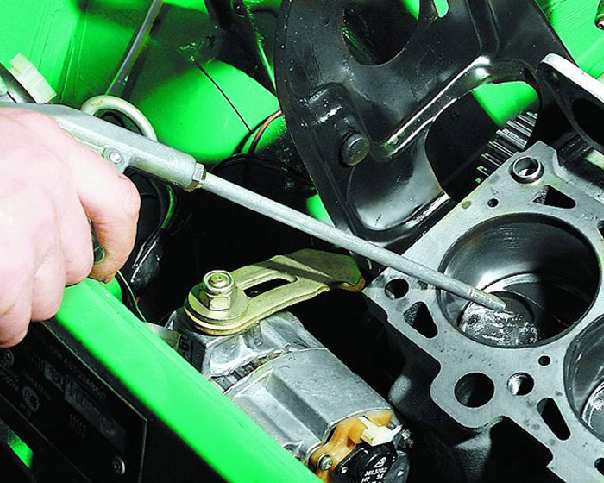

40. Продуйте сжатым воздухом цилиндры блока.

41. Тщательно вытрите чистой тряпкой зеркала цилиндров и привалочную поверхность блока цилиндров.

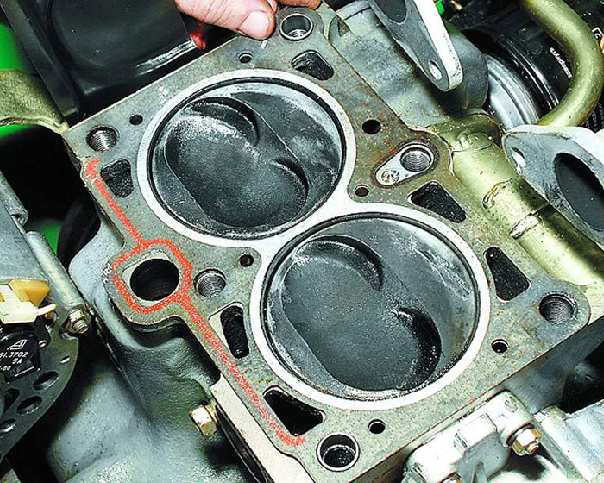

42. Установите на блок цилиндров новую прокладку. Она должна быть чистой и сухой.

43. Тщательно вытрите чистой тряпкой привалочную поверхность головки блока.

44. Установите головку на блок, надев на шпильки головки фланцы приемной трубы глушителя.

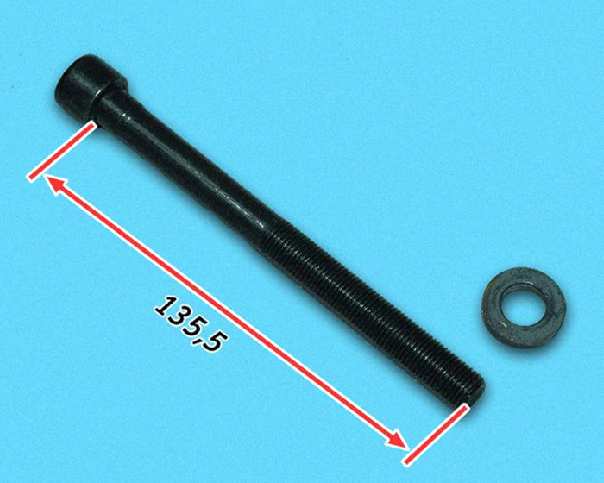

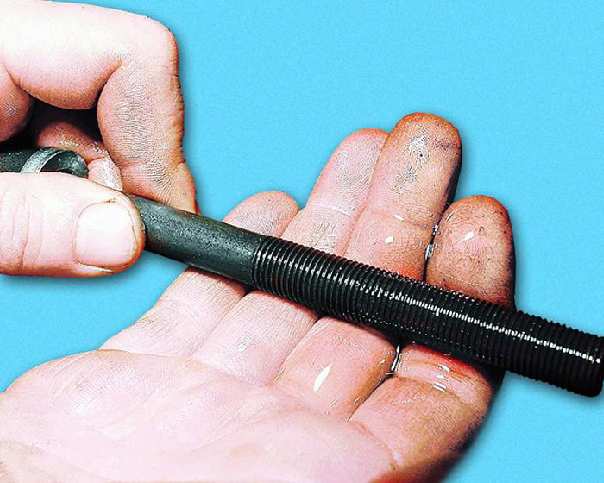

45. Измерьте длину болтов крепления головки блока цилиндров, так как они вытягиваются при многократном использовании. Замените болты, длина которых превышает 135,5 мм, на новые.

46. Смажьте болты крепления головки блока вместе с шайбами тонким слоем моторного масла.

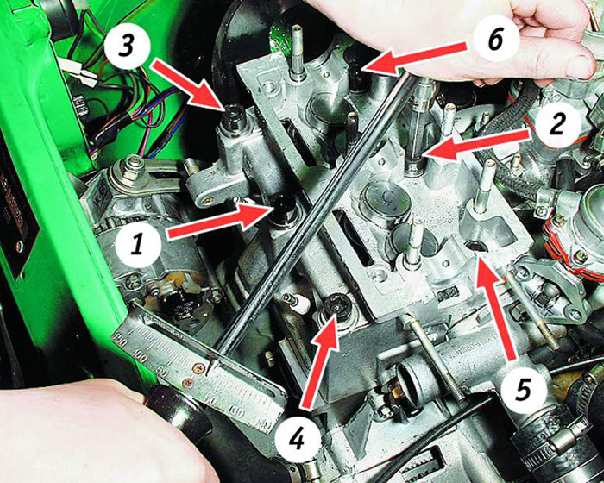

47. Затяните болты крепления головки в указанной последовательности в четыре этапа:

1-й – моментом 20 Н/м (2 кгс/м)
2-й – моментом 69,4–85,7 Н/м (7,1–8,7 кгс/м)
3-й – доверните на 90°
4-й – окончательно доверните на 90°

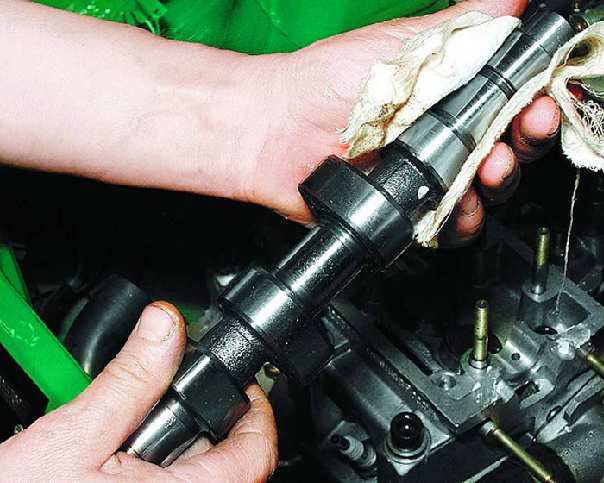

48. Тщательно вытрите чистой тряпкой распределительный вал.

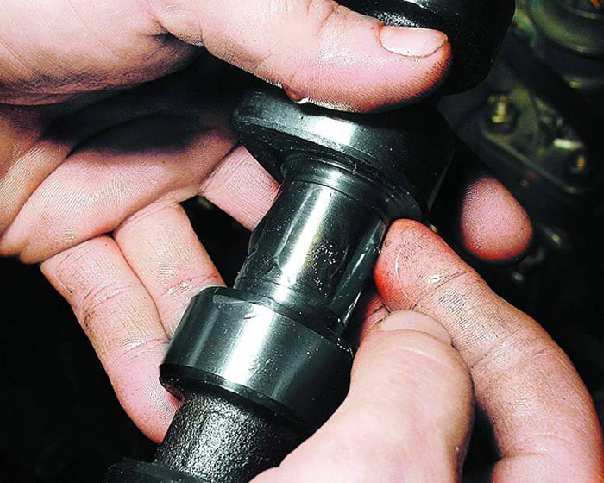

49. Смажьте шейки и кулачки распределительного вала тонким слоем моторного масла.

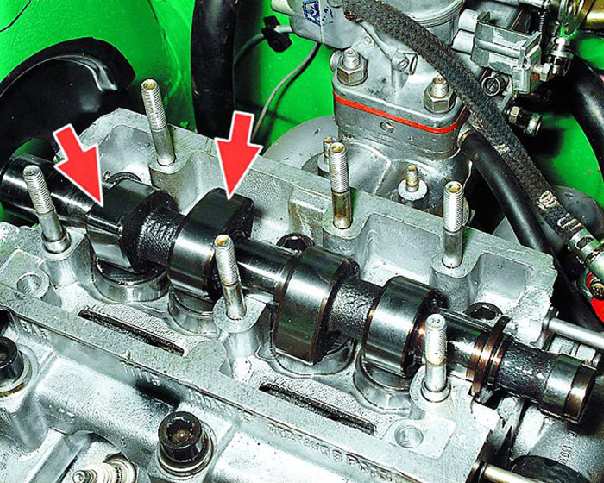

50. Установите распределительный вал в головку блока цилиндров так, чтобы кулачки привода клапанов первого цилиндра были направлены вверх от толкателей клапанов.

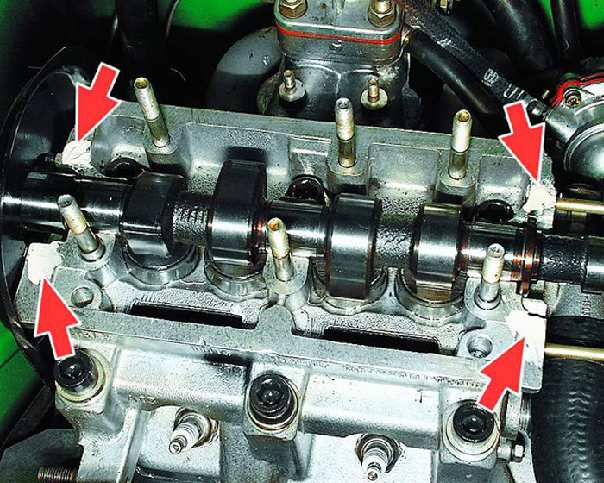

51. Нанесите герметик на поверхность головки блока в местах прилегания корпуса подшипников.

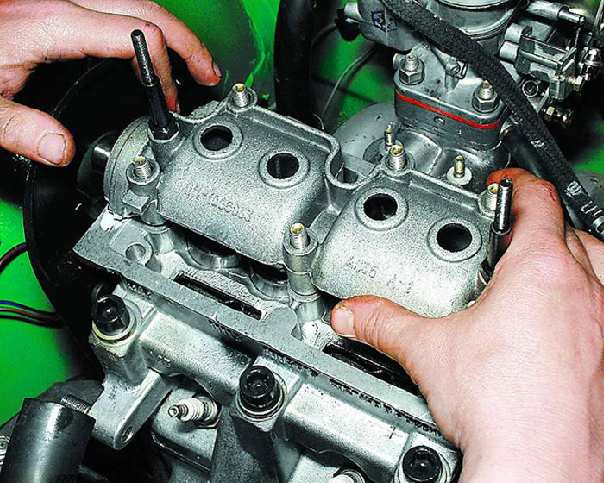

52. Установите корпус подшипников распределительного вала.

53. Затяните гайки крепления корпуса подшипников в указанном порядке в два этапа:

1-й – затяните гайки до касания корпуса подшипников поверхности головки блока; 2-й – окончательно затяните гайки моментом 21,6 Н/м (2,2 кгс/м).

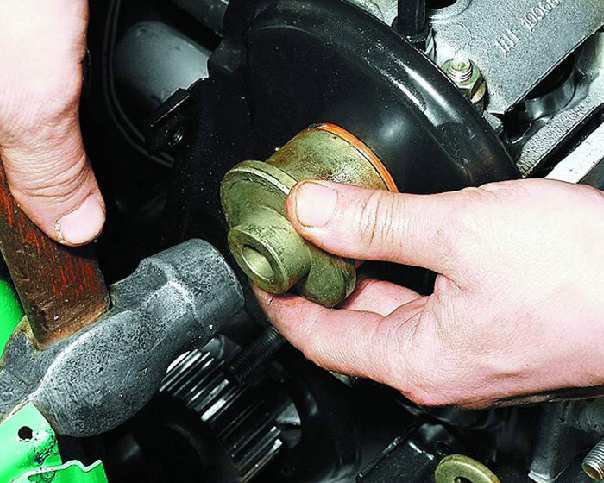

54. Запрессуйте сальник распределительного вала (см. подраздел 10.4.2.). Установите на головку детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите ремень привода распределительного вала (см. подраздел 10.3.2.). Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. подраздел 10.2.).
