10.9. Система охлаждения
|
|

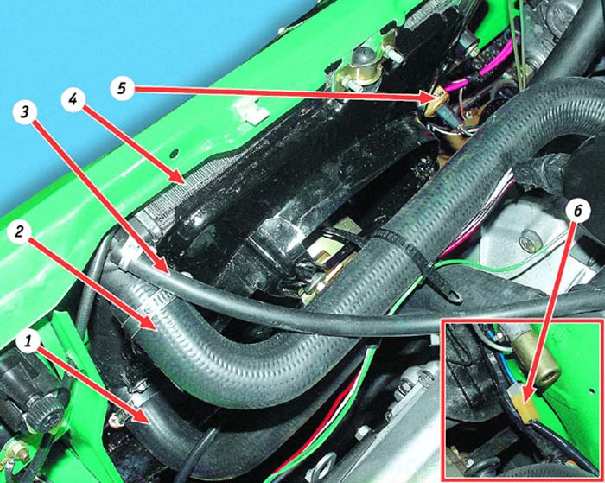

Установка радиатора на автомобиле:
1 - отводящий шланг радиатора
2 - подводящий шланг радиатора
3 - пароотводящий шланг
4 - радиатор
5 - датчик включения электродвигателя вентилятора
6 - соединительная колодка проводов электродвигателя вентилятора
|
|
Вам потребуются |
- ключи "на 8", "на 10"
- отвертка
|
Перед началом работы
Отсоедините провод от клеммы “–” аккумуляторной батареи.
Слейте охлаждающую жидкость.
Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него.
В мастерской, оснащенной специальным оборудованием, радиатор можно проверить и отремонтировать.
Для проверки герметичности заглушите патрубки радиатора и опустите в ванну с водой, подведя к нему воздух под давлением 0,2 МПа (2 кгс/см2). В течение 30 с из радиатора не должны появляться пузырьки воздуха.
| ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
|

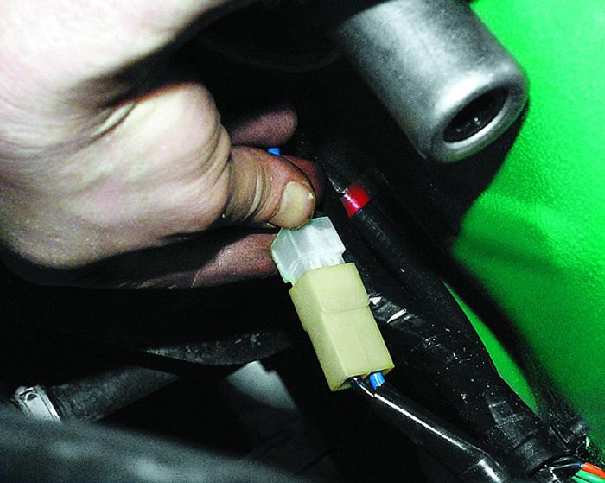

1. Разъедините колодку с проводами вентилятора и жгута проводов.
|

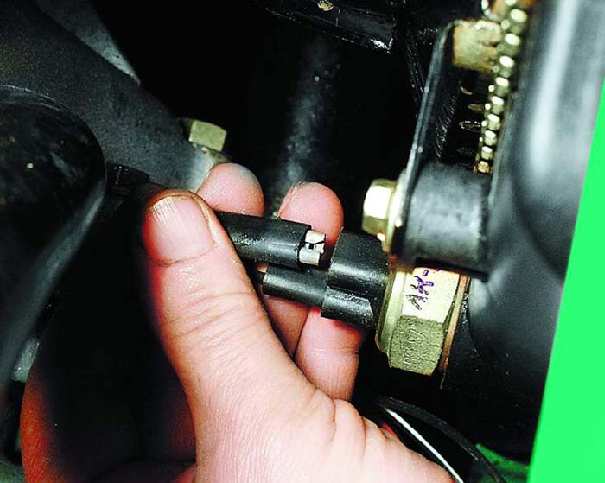

2. Отсоедините два провода от датчика включения электродвигателя
вентилятора.
|

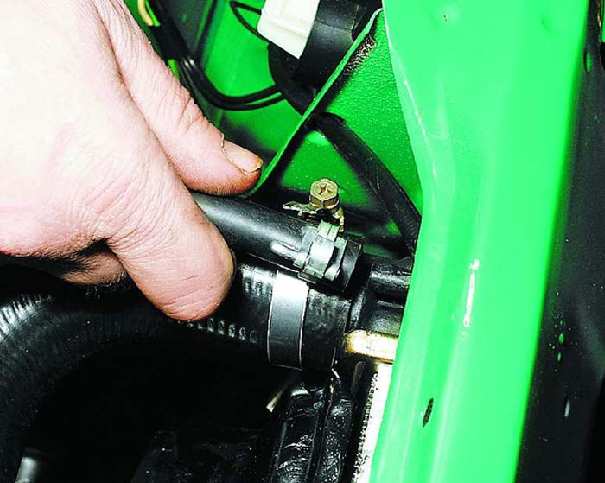

3. Ослабив затяжку хомутов, отсоедините от радиатора пароотводящий
шланг...
|
|
|
|
|
|

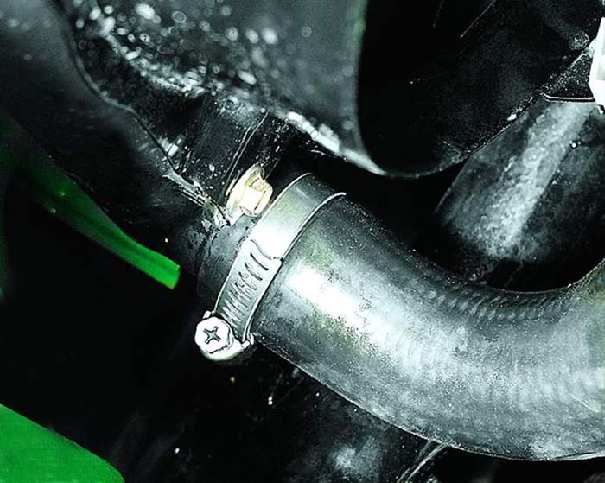

4. ...подводящий шланг и...
|

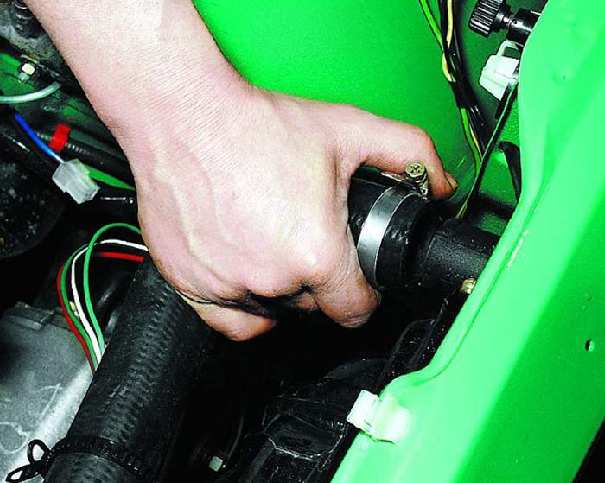

5. ...отводящий шланг.
|

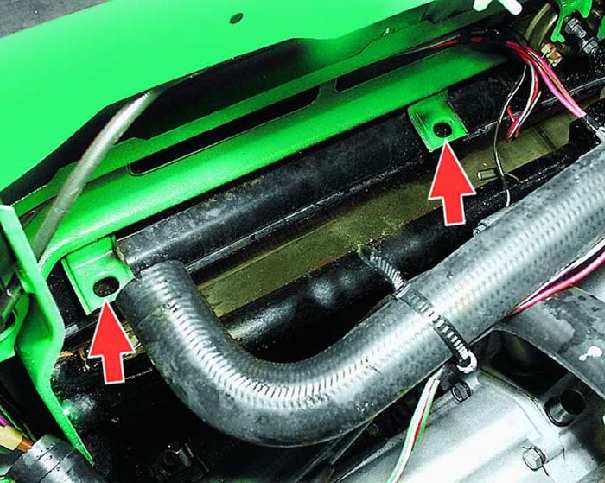

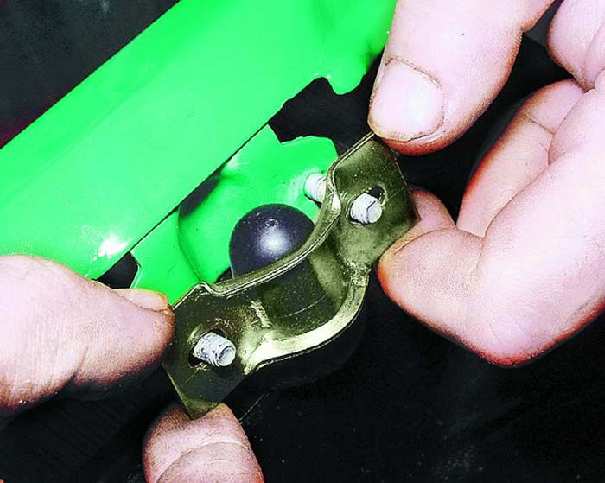

6. Отверните две гайки верхнего крепления кожуха, снимите
крепежную скобу и демонтируйте вверх радиатор с кожухом вентилятора
с автомобиля.
|
|
|
|
|
|

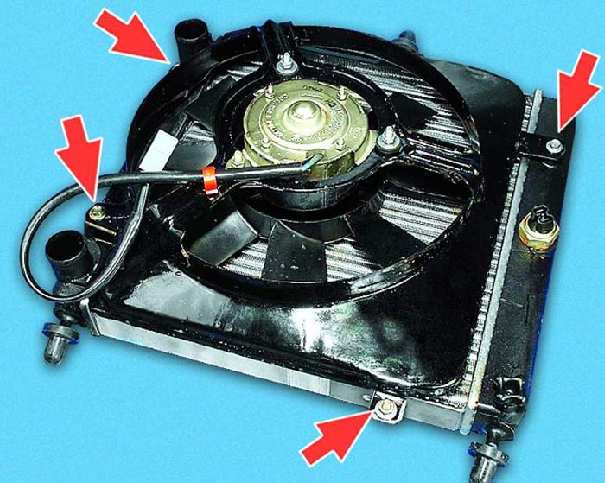

7. Отверните три болта и гайку крепления кожуха вентилятора
к радиатору и снимите кожух с радиатора.
|

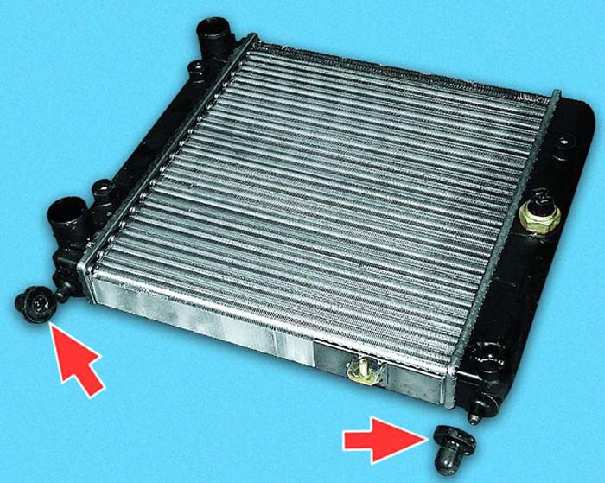

8. Снимите с радиатора две подушки нижнего крепления. Замените
порванные или потерявшие упругость подушки.
|
9. Установите на новый радиатор кожух вентилятора и подушки
нижнего крепления. При установке радиатора на автомобиль сначала
вставьте его подушками в отверстия на кронштейнах. Подсоедините
к радиатору шланги и провода.
|
|
|

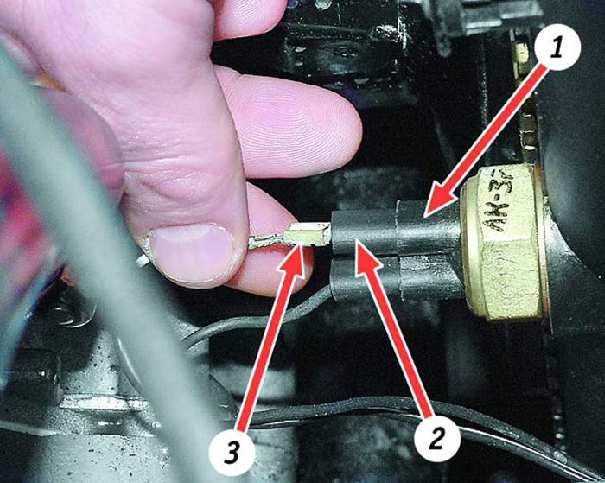

10. При подсоединении проводов к датчику включения электродвигателя
вентилятора сначала вставьте в корпус 1 защитные резинки
2, а затем наконечники 3 проводов (порядок подсоединения
проводов не имеет значения). Залейте охлаждающую жидкость.
|
|
|
