1. Отверните гайку болта нижнего крепления генератора к передней опоре двигателя и... |

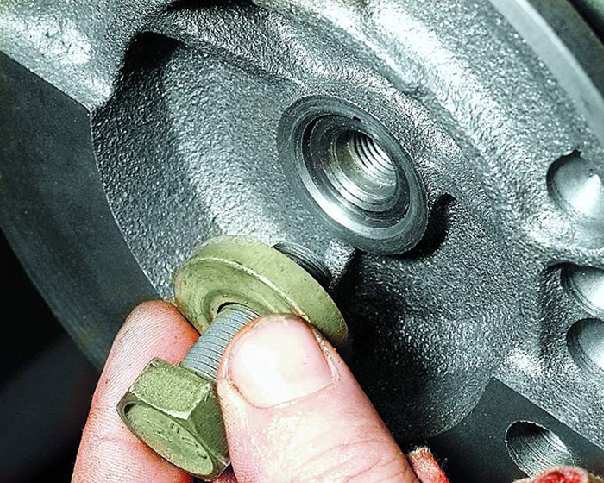

2. ...снимите с болта пружинную и плоскую шайбы. |

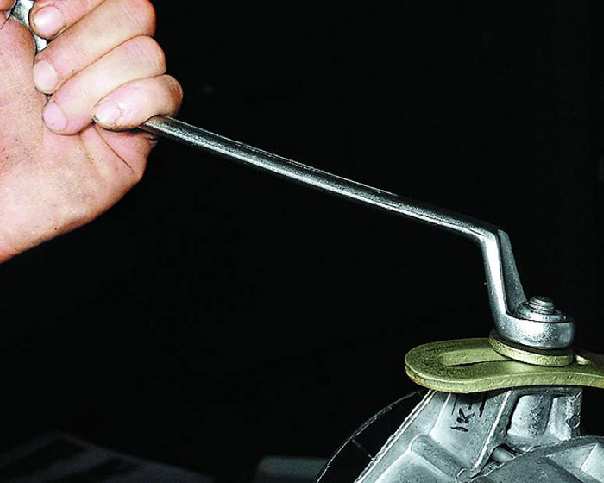

3. Ослабьте гайку крепления генератора к натяжной планке. |
|
|
|
|
|

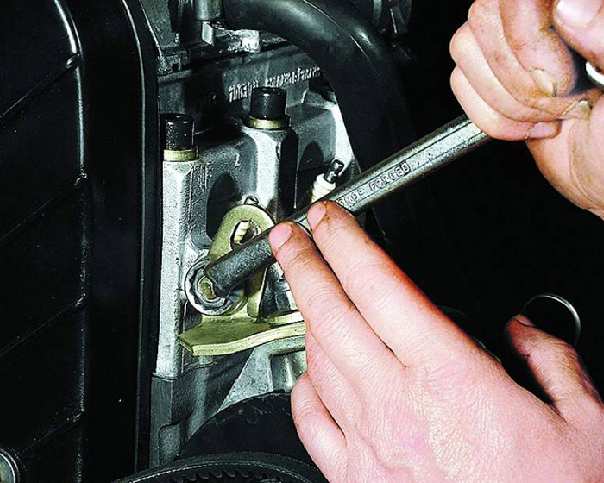

4. Отверните гайку крепления натяжной планки генератора к шпильке головки блока цилиндров. |

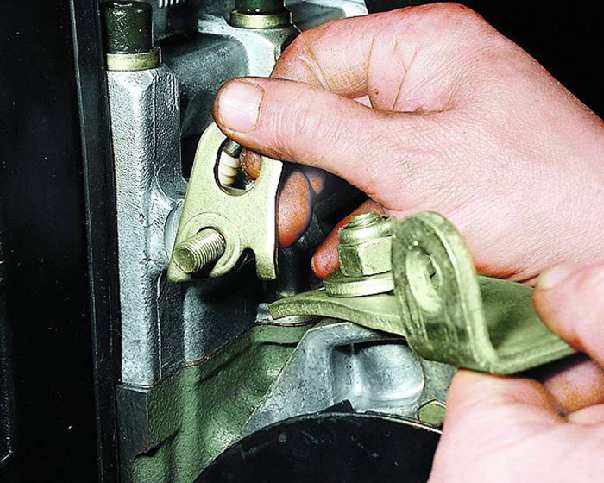

5. Снимите рым со шпильки и натяжную планку. Установите рым на шпильку и навинтите гайку (рым понадобится для снятия двигателя с подрамника). |

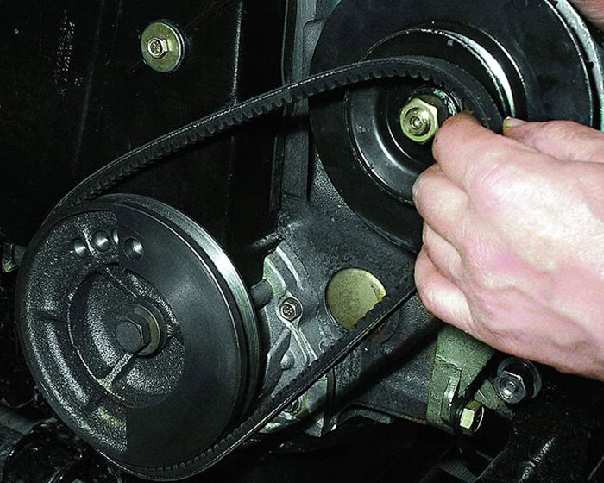

6. Снимите ремень привода генератора со шкивов генератора и коленчатого вала двигателя. |
|
|
|
|
|

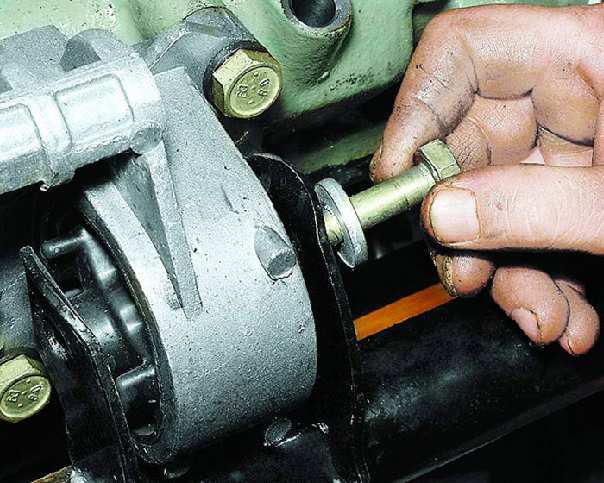

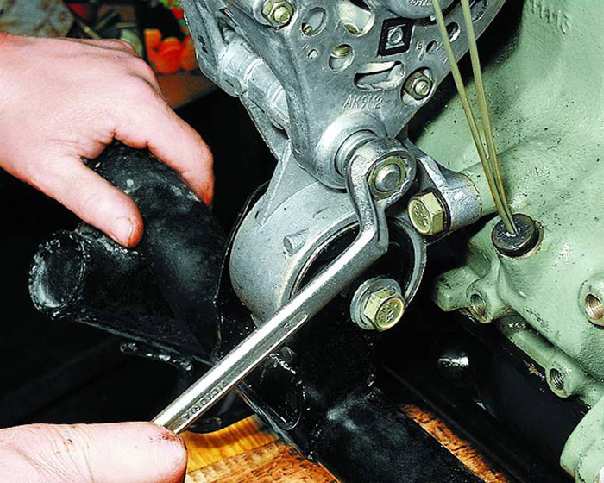

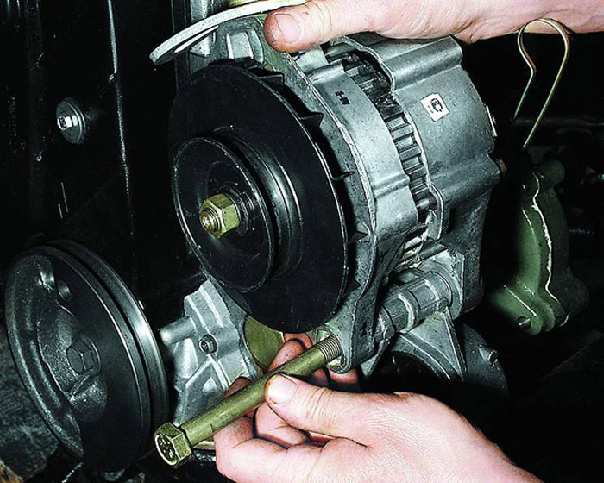

7. Выньте болт нижнего крепления генератора к передней опоре двигателя и снимите генератор вместе с натяжной планкой. |

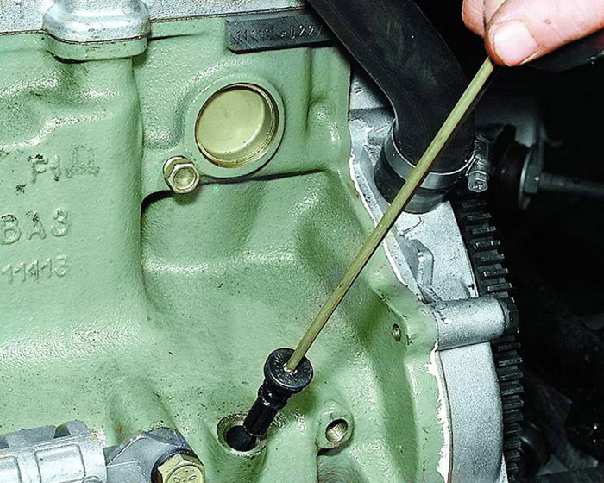

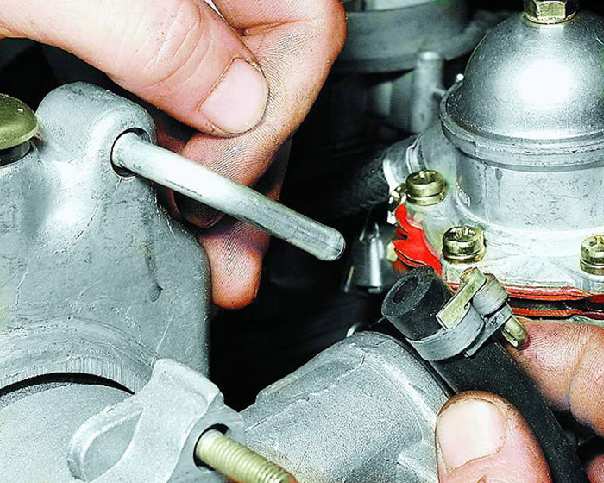

8. Выньте маслоизмерительный щуп из отверстия блока цилиндров. |

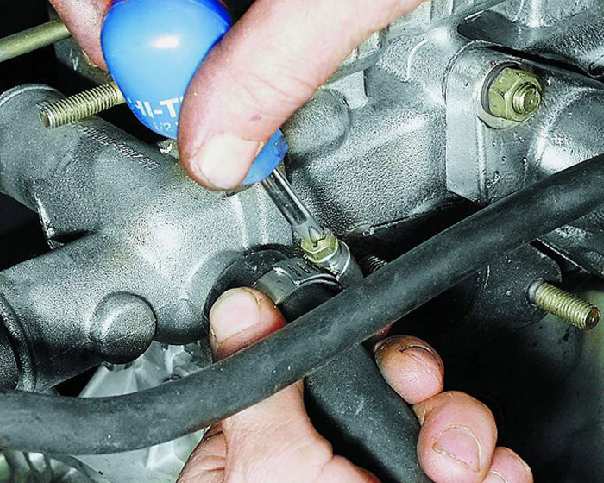

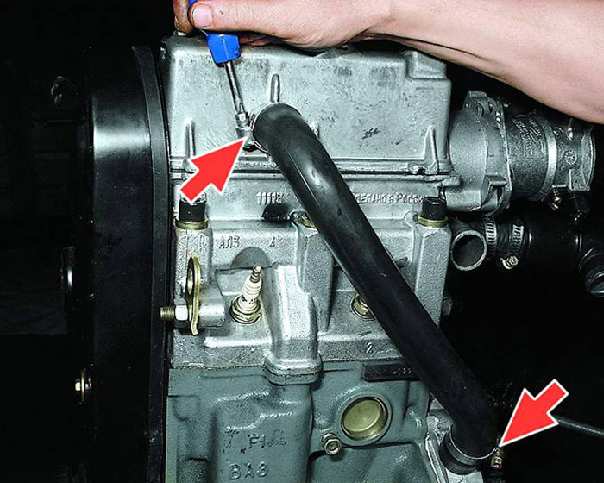

9. Ослабьте затяжку хомутов шланга системы вентиляции картера двигателя и снимите шланг. |
|
|
|
|
|

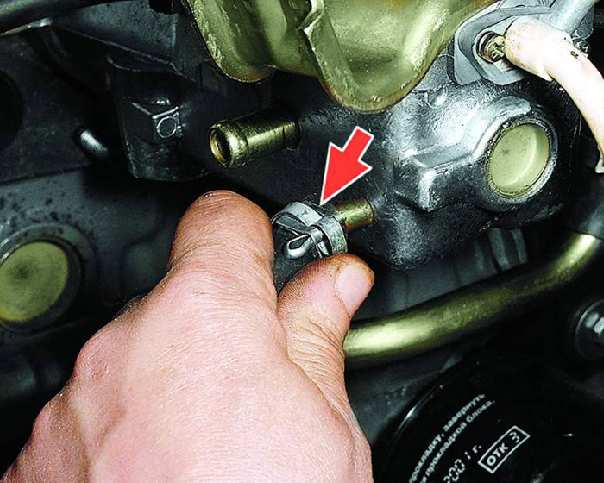

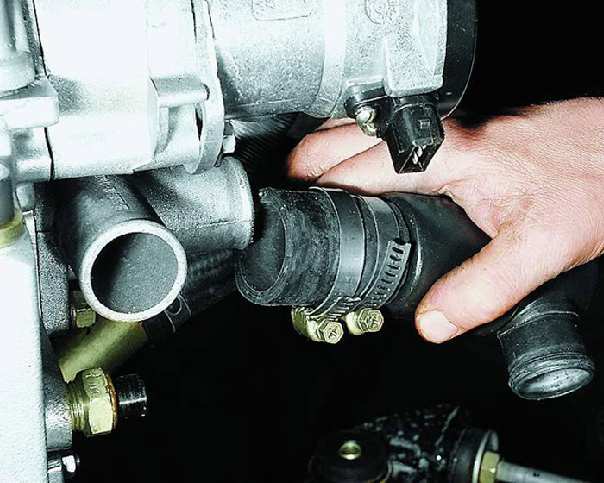

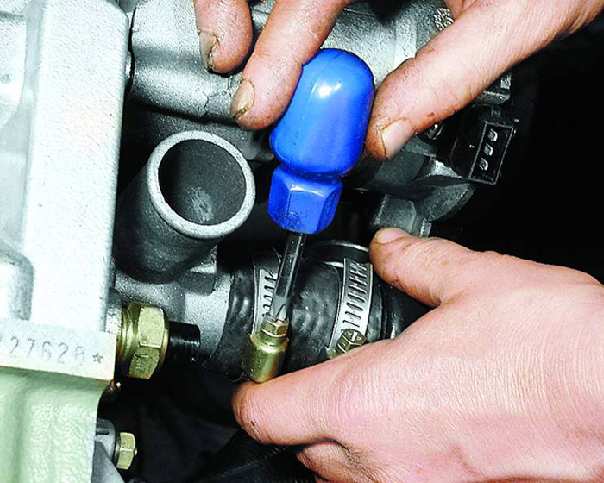

10. Ослабьте затяжку хомута крепления соединительного шланга на выпускном патрубке головки блока цилиндров и... |
11. ...снимите с патрубка шланг вместе с термостатом. |

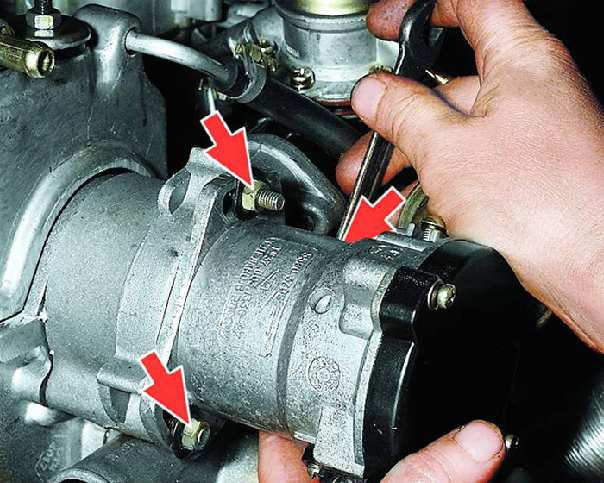

12. Отверните три гайки крепления датчика момента искрообразования к корпусу привода вспомогательных агрегатов. |
|
|
|
|
|

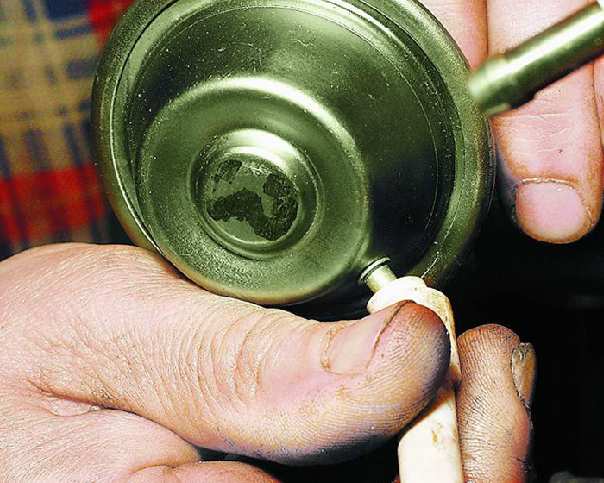

13. Отсоедините шланг от вакуумного регулятора опережения зажигания и снимите датчик момента искрообразования с корпуса привода. |

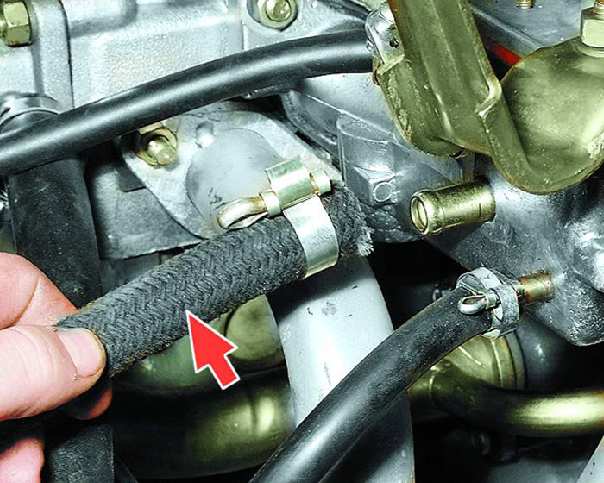

14. Ослабьте затяжку хомутов и отсоедините от впускной трубы шланги вакуумного усилителя и... |
15. ...подогрева впускной трубы. |
|
|
|
|
|
16. Ослабьте затяжку хомута и отсоедините шланг малой ветви вентиляции картера со штуцера крышки головки блока цилиндров. |

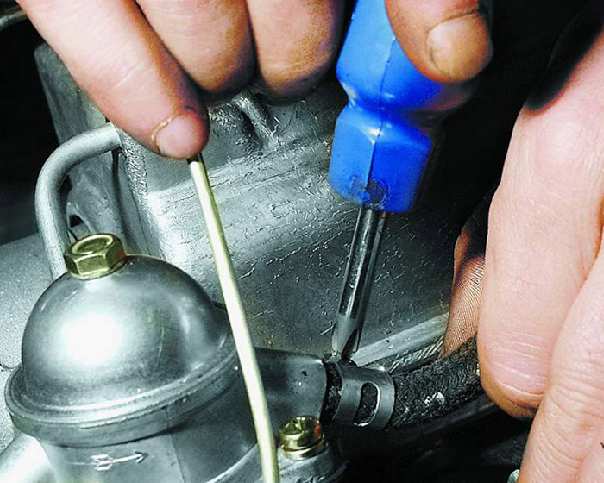

17. Ослабьте затяжку хомута топливного шланга (от топливного насоса к карбюратору) и... |

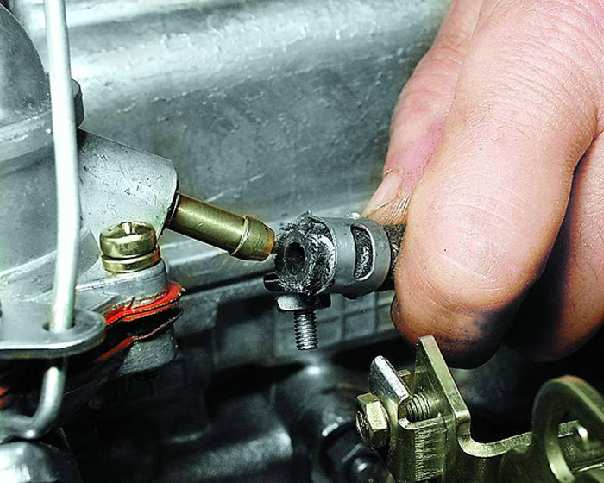

18. ...снимите его с нагнетательного штуцера топливного насоса. |
|
|
|
|
|

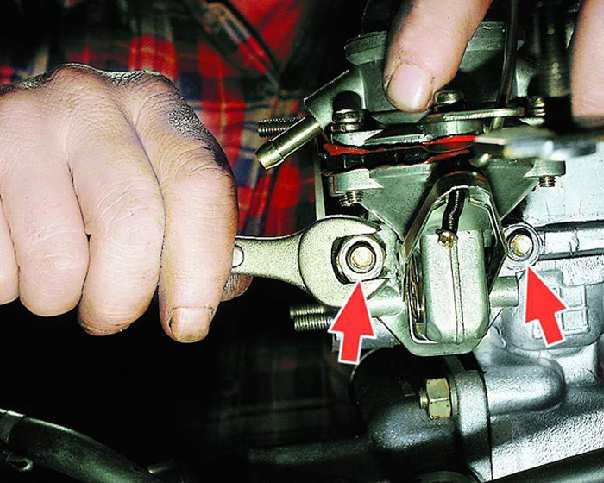

19. Отверните две гайки крепления топливного насоса и... |

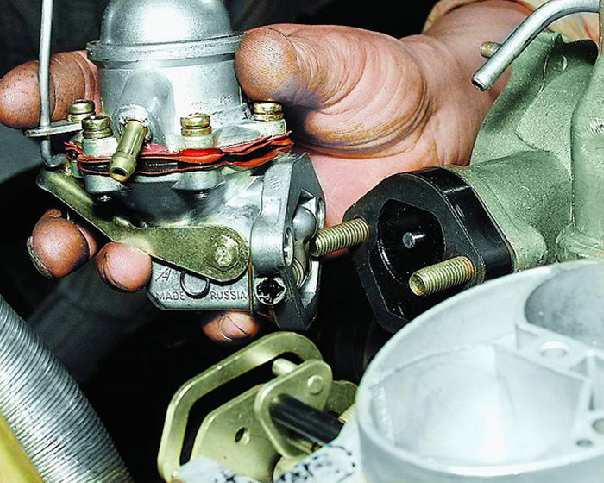

20. ...снимите топливный насос со шпилек корпуса привода. |

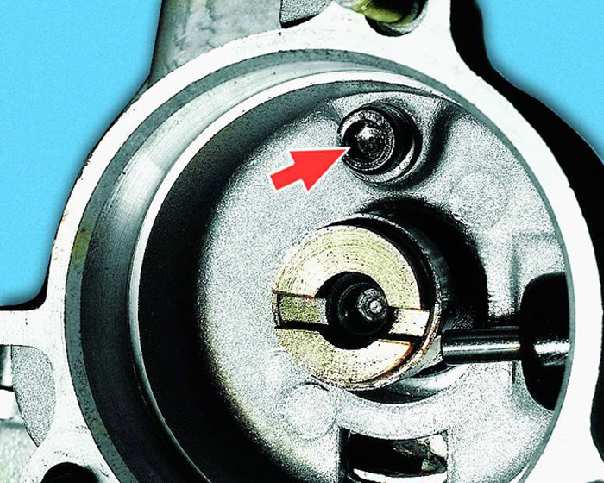

21. Отверните болт крепления корпуса привода вспомогательных агрегатов и... |
|
|
|
|
|
22. ...снимите корпус привода со шпилек головки блока цилиндров. |

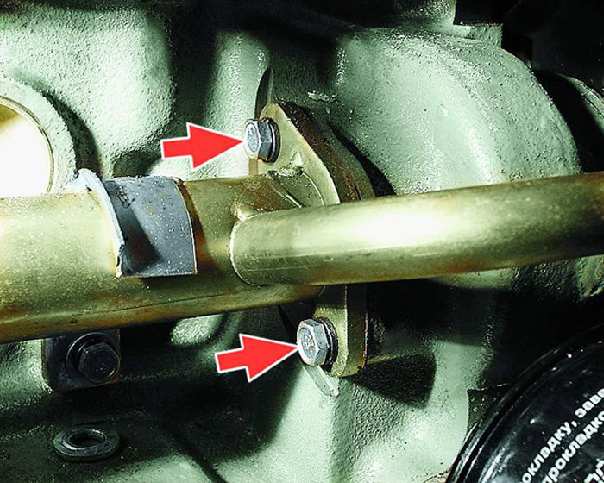

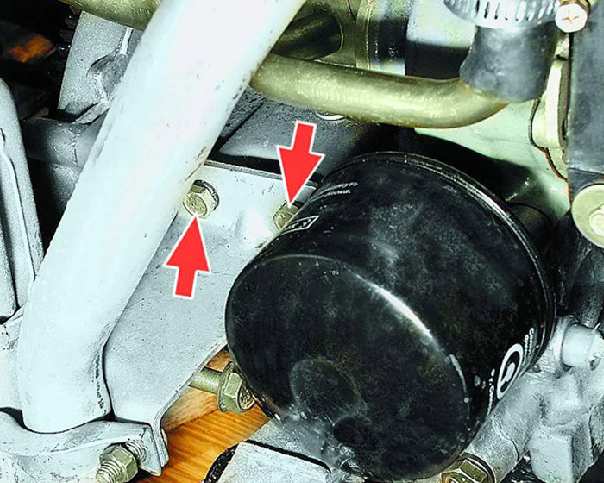

23. Отверните два болта крепления кронштейна приемной трубы (под болтами установлены пружинные шайбы). |

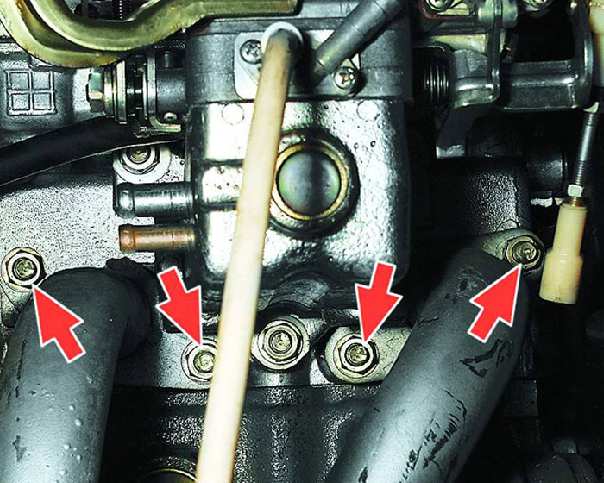

24. Отверните четыре гайки крепления фланцев приемной трубы глушителя к шпилькам головки блока цилиндров (под гайками установлены плоские шайбы) и... |
|
|
|
|
|

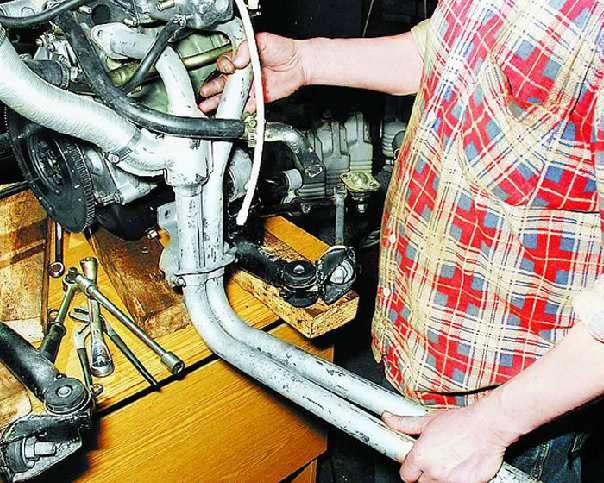

25. ...снимите приемную трубу с кронштейном и шлангом подачи теплого воздуха в воздушный фильтр. |

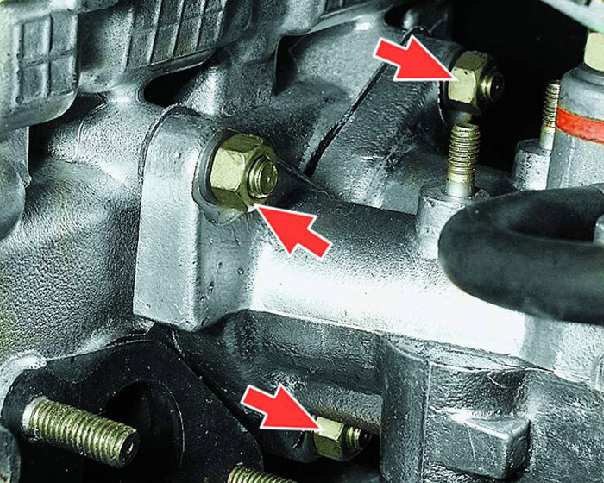

26. Отверните два болта крепления фланца подводящей трубы водяного насоса. |
27. Отверните болт крепления кронштейна подводящей трубы к блоку цилиндров и... |
|
|
|
|
|

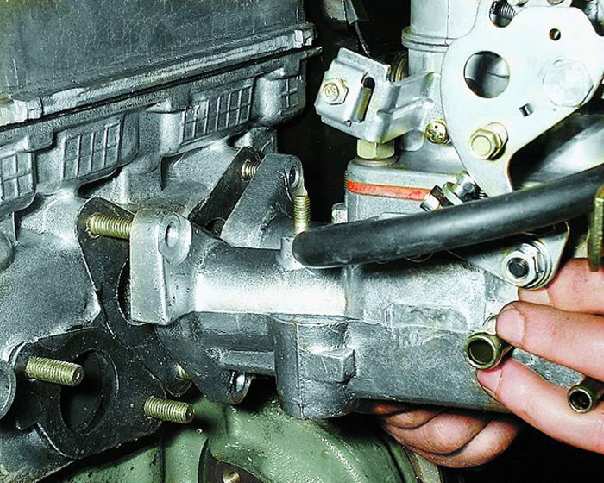

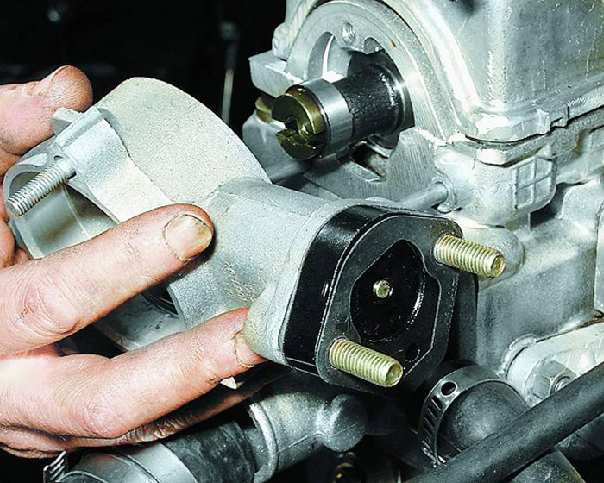

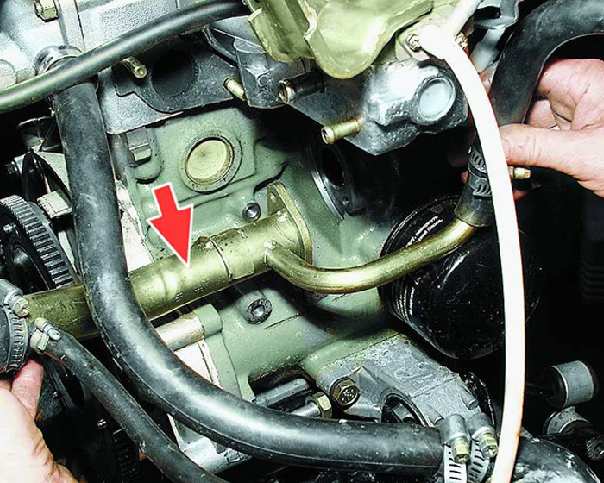

28. ...снимите подводящую трубу водяного насоса со шлангами и термостатом в сборе. |
29. Ослабьте затяжку хомута и снимите отводящий шланг отопителя с выпускного патрубка головки блока цилиндров. |

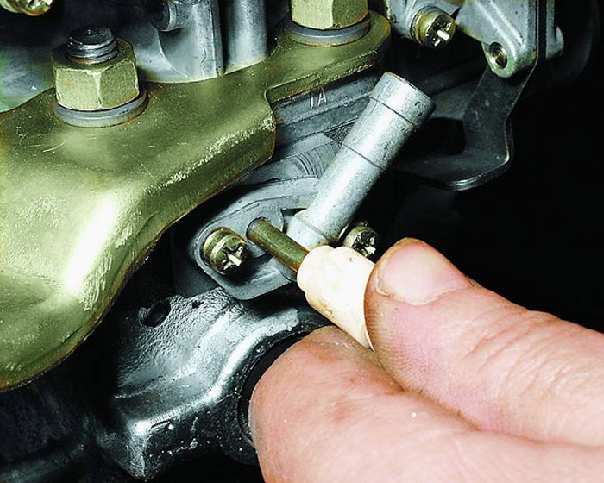

30. Отсоедините от штуцера карбюратора шланг вакуумного регулятора опережения зажигания. |
|
|
|
|
|
31. Отверните три гайки крепления впускной трубы к головке блока цилиндров (под гайками установлены плоские шайбы) и... |
32. ...снимите впускную трубу в сборе с карбюратором. |
33. Зацепите стропы подъемного механизма за рамы двигателя. Приподнимите двигатель, натянув стропы. Отверните гайку болта крепления передней опоры двигателя к кронштейну подрамника... |
|
|
|
|
|

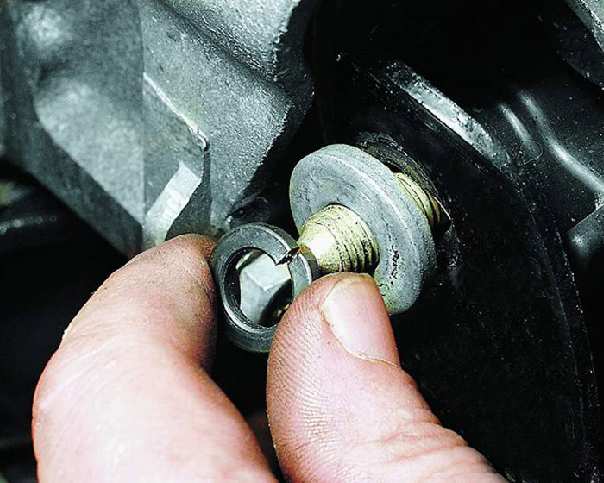

34. ...снимите пружинную и плоскую шайбы и... |

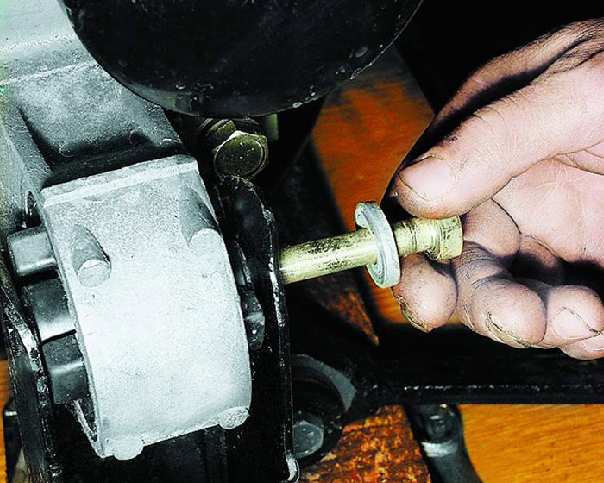

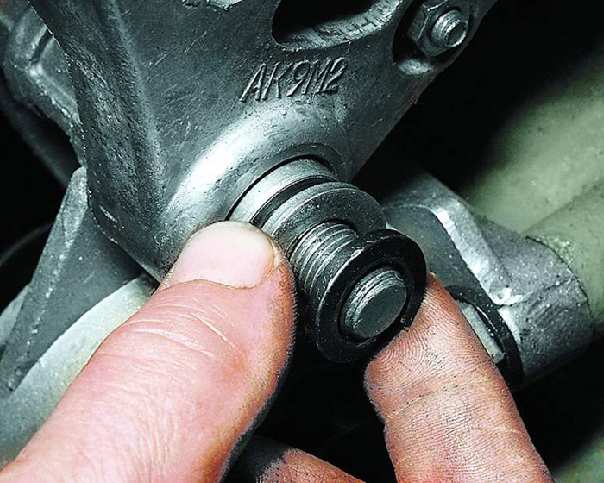

35. ...выньте болт с плоской шайбой. |

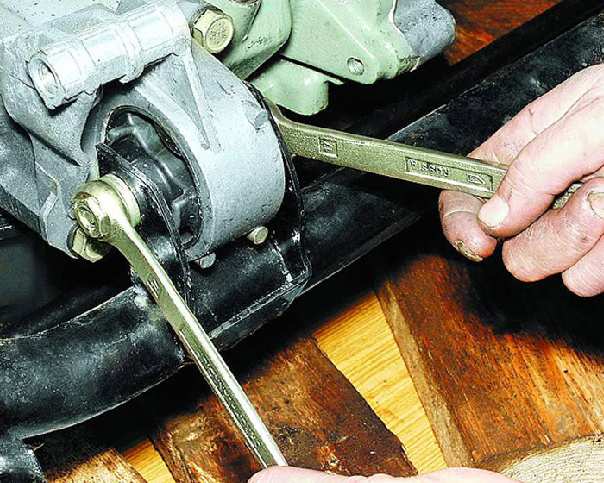

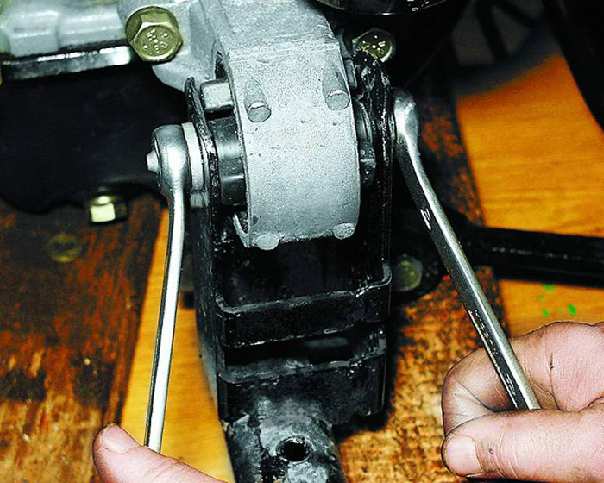

36. Отверните гайку болта крепления задней опоры двигателя к подрамнику, снимите пружинную и плоскую шайбы и... |
|
|
|
|
|
37. ...выньте болт с плоской шайбой. Снимите двигатель с подрамника. |

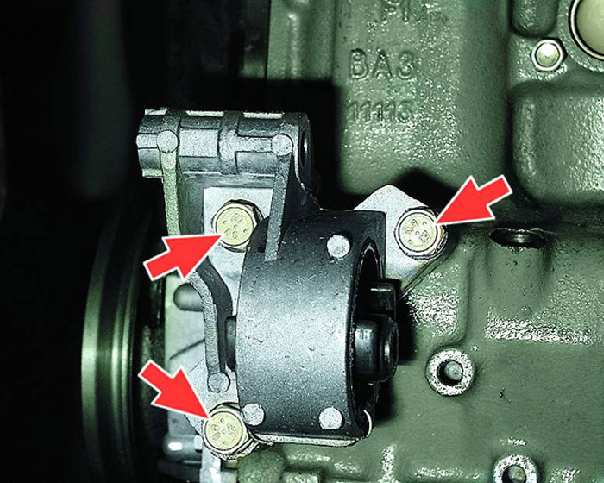

38. Установите двигатель на устойчивую подставку или стенд для разборки и сборки. Отверните три болта крепления передней опоры двигателя к блоку цилиндров и снимите опору. |

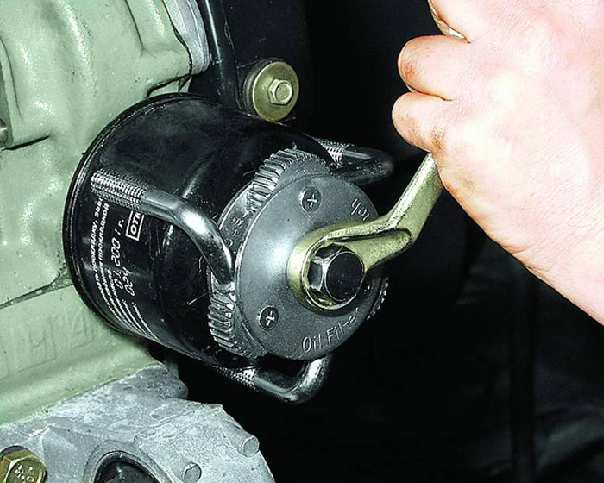

39. Снимите масляный фильтр с двигателя (рекомендуем пользоваться специальным съемником). |
|
|
|
|
|

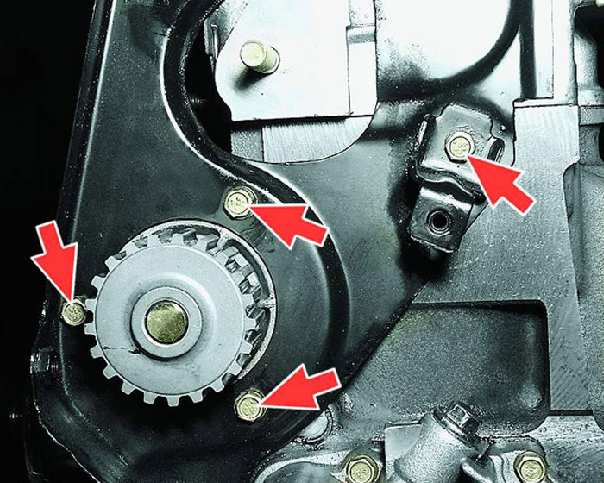

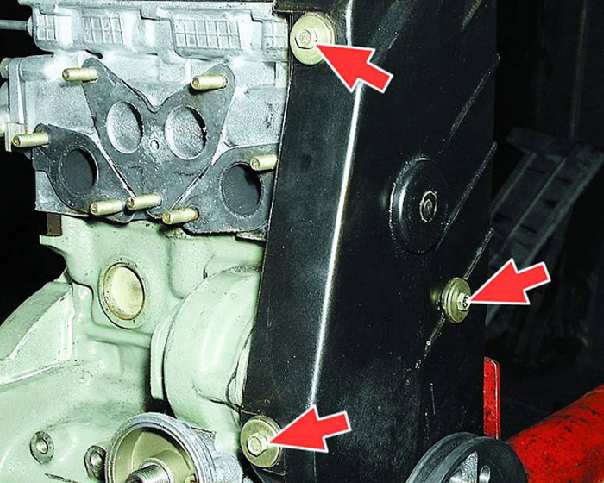

40. Отверните три болта крепления передней крышки ремня привода распределительного вала и снимите ее. |

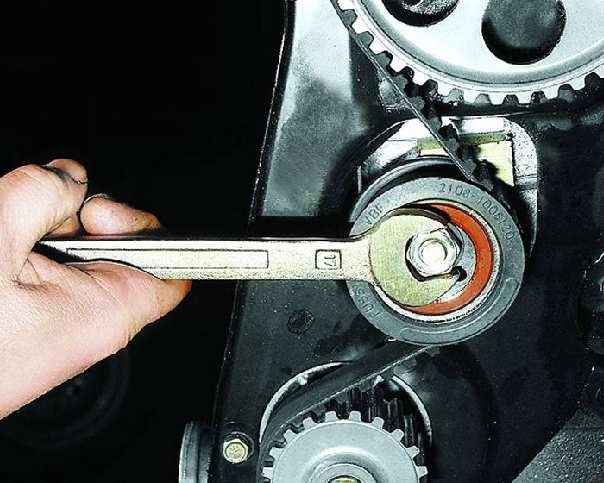

41. Отверните гайку крепления натяжного ролика. |

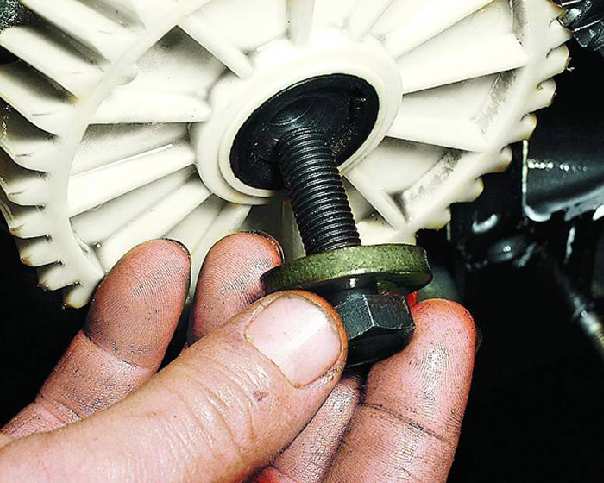

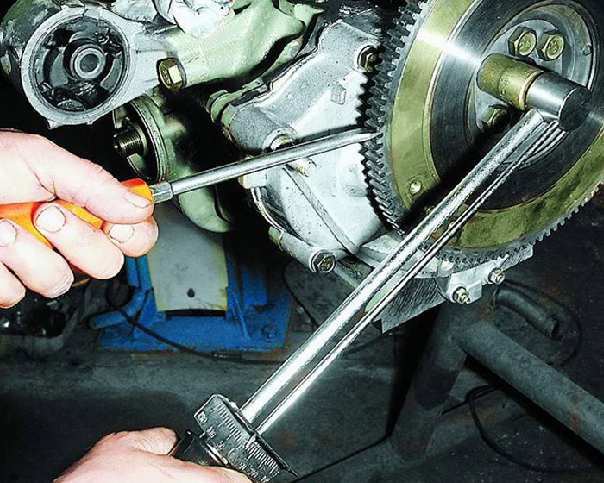

42. Отверните болт крепления шкива привода генератора от коленчатого вала, зафиксировав маховик от проворачивания (уприте отвертку в болт крепления картера сцепления к двигателю и в зубчатый венец маховика). Снимите болт крепления шкива с плоской шайбой. |
|
|
|
|
|

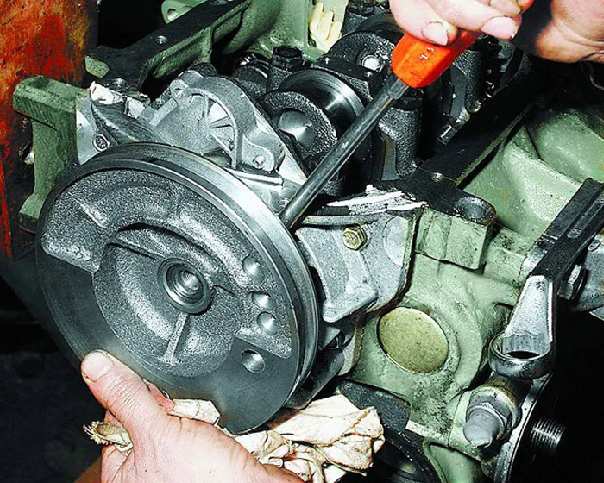

43. Аккуратно подденьте отверткой (или монтажной лопаткой) шкив привода генератора и снимите его с переднего конца коленчатого вала. |
44. Снимите зубчатый ремень привода распределительного вала со шкива коленчатого вала. |

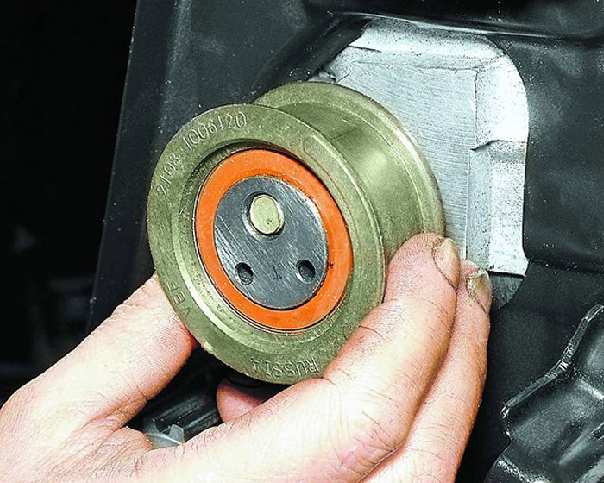

45. Снимите натяжной ролик со шпильки блока цилиндров. |
|
|
|
|
|

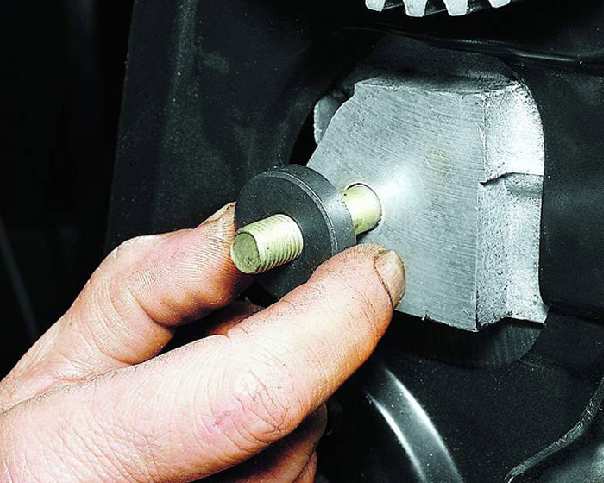

46. Снимите дистанционное кольцо натяжного ролика. |

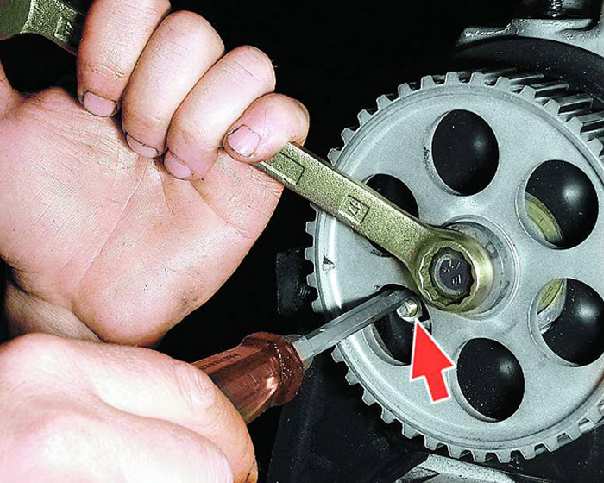

47. Зафиксируйте шкив распределительного вала от проворачивания, уперев отвертку в шпильку крепления защитной крышки зубчатого ремня, и отверните болт крепления шкива. |

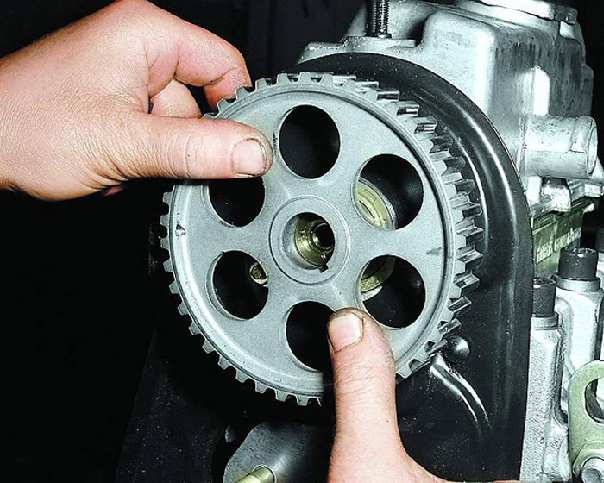

48. Снимите зубчатый шкив распределительного вала, выньте шпонку шкива, если она неплотно сидит в пазу вала. |
|
|
|
|
|

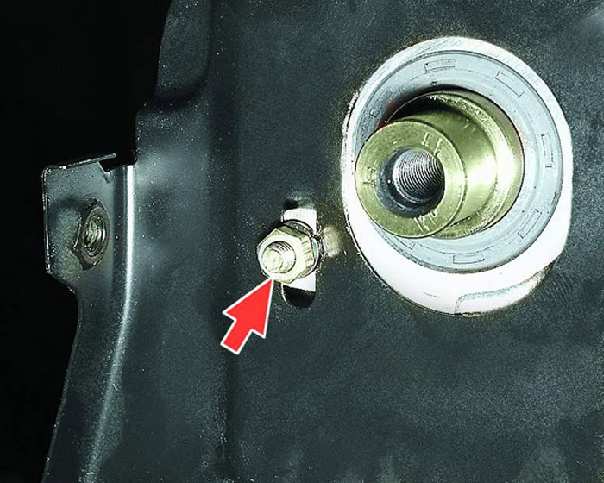

49. Отверните гайку и... |
50. ...четыре болта крепления задней крышки (три из них крепят водяной насос к блоку цилиндров). |

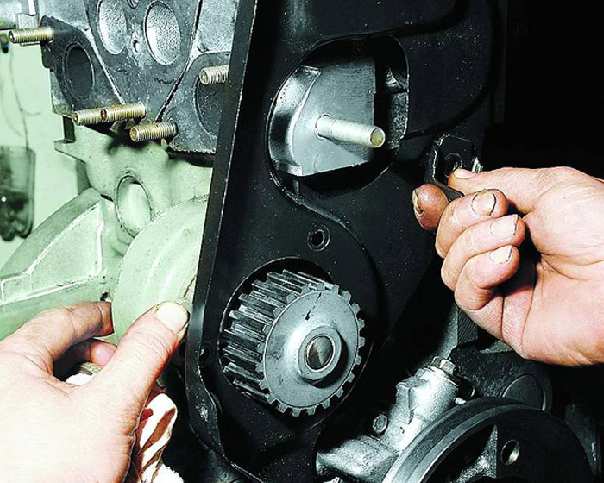

51. Снимите заднюю защитную крышку ремня привода распределительного вала. |
|
|
|
|
|

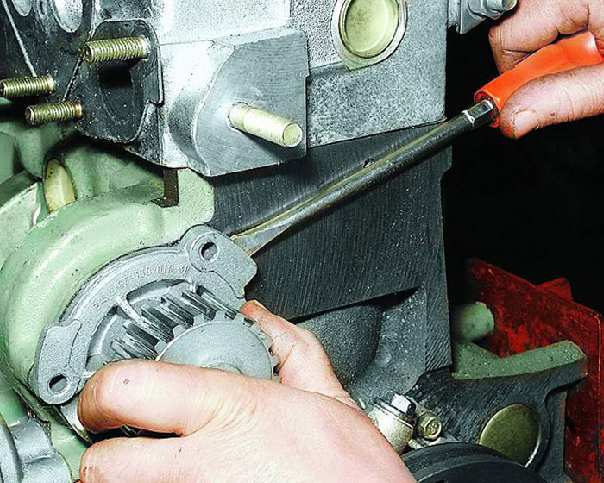

52. Вставьте отвертку между фланцем корпуса насоса и блоком, сдвиньте насос с посадочного места. |

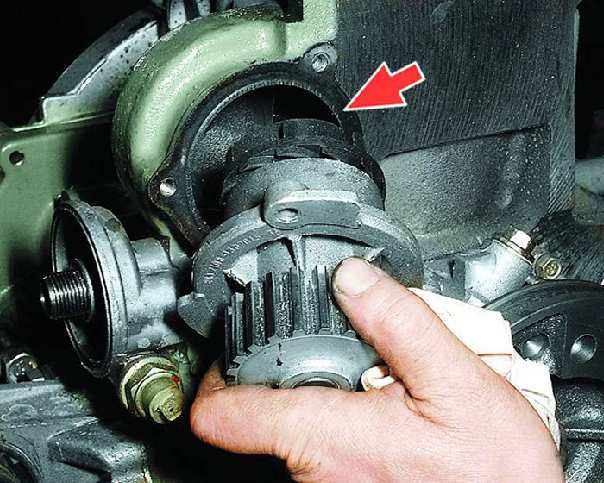

53. Снимите насос и прокладку (показана стрелкой). |

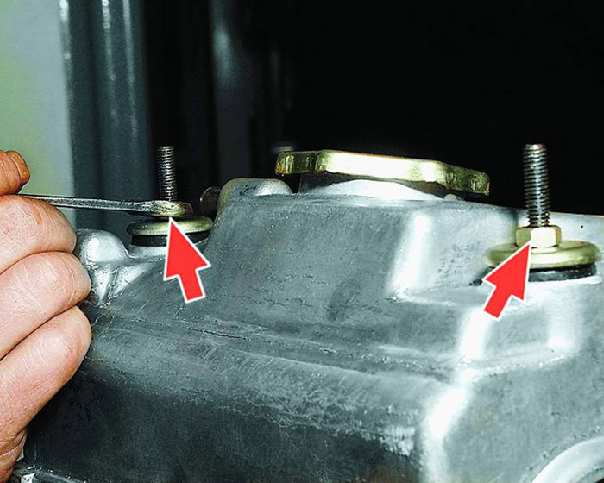

54. Отверните две гайки крепления крышки головки блока цилиндров, снимите плоские шайбы и... |
|
|
|
|
|

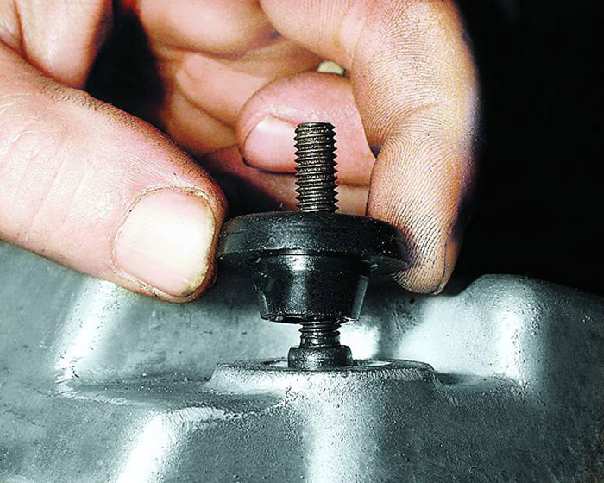

55. ...резиновые втулки. |

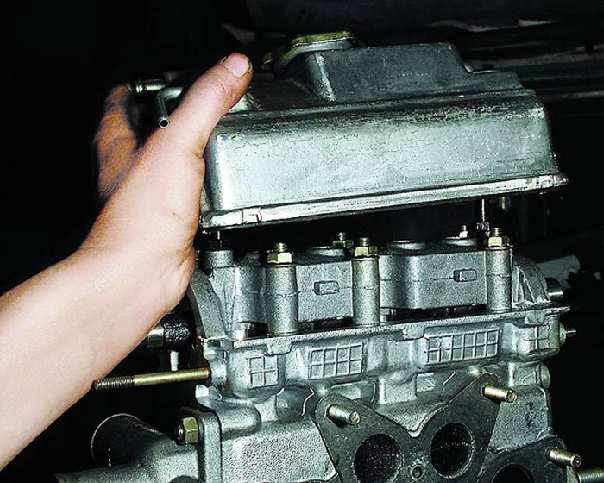

56. Снимите крышку головки блока цилиндров. |
57. Отверните шесть болтов крепления головки блока цилиндров... |
|
|
|
|
|

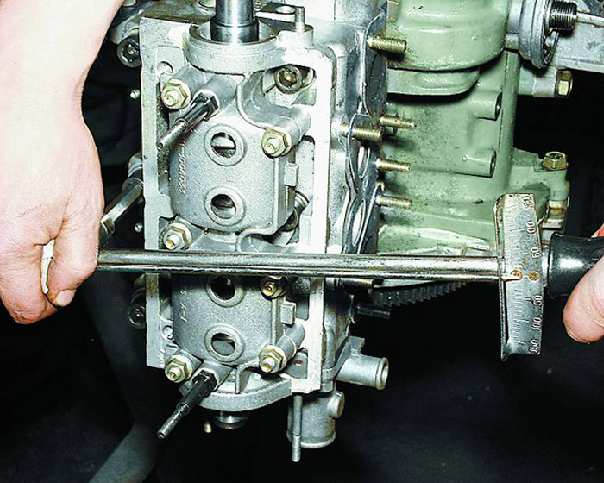

58. ...с помощью сменной головки, ключа для болтов с внутренним шестигранником и динамометрического ключа (так как момент затяжки болтов составляет около 80 Н/м или 8 кгс/м). |

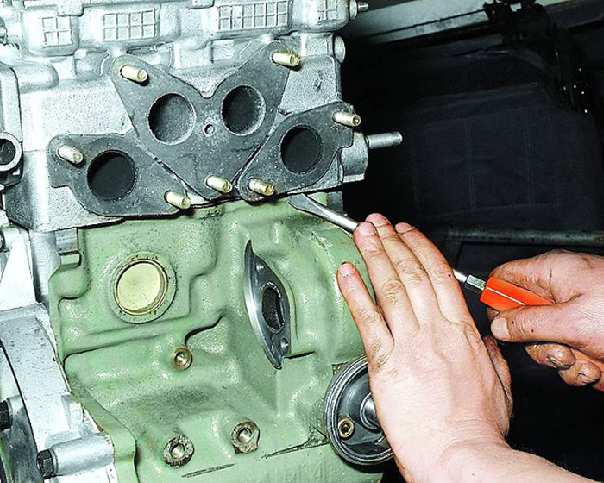

59. С помощью отвертки отделите головку от блока и... |

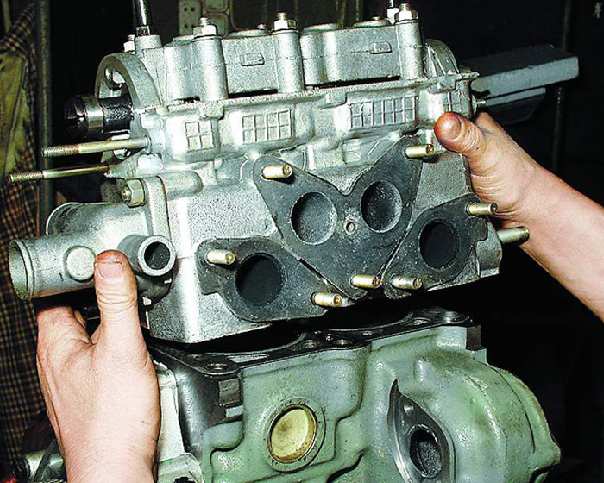

60. ...снимите головку блока цилиндров. |
|
|
|
|
|

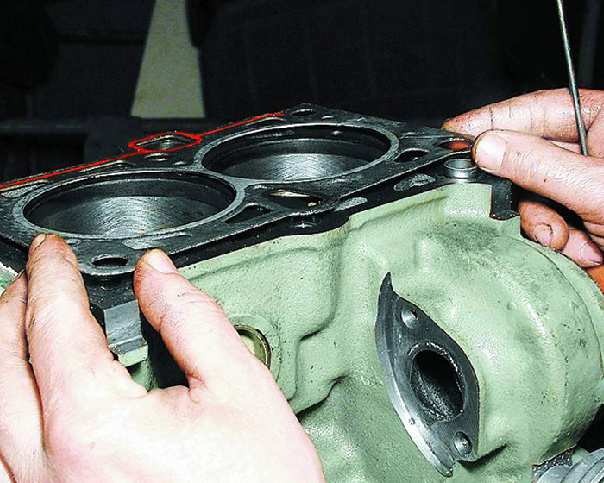

61. Снимите прокладку головки блока цилиндров. |

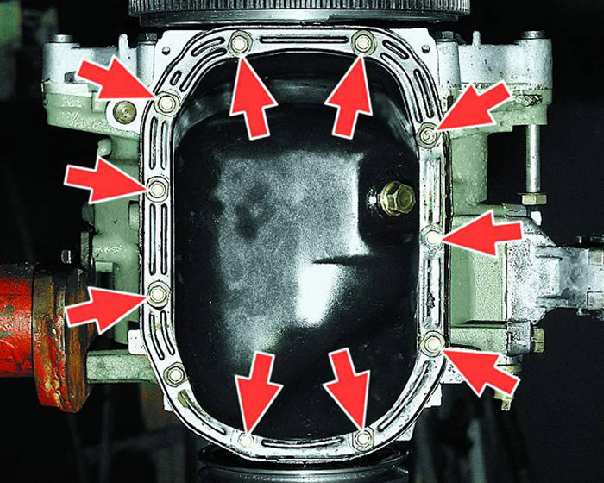

62. Отверните одиннадцать болтов крепления масляного картера двигателя. |

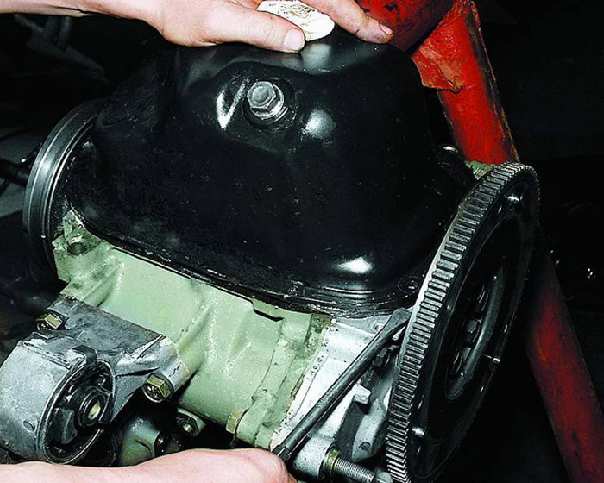

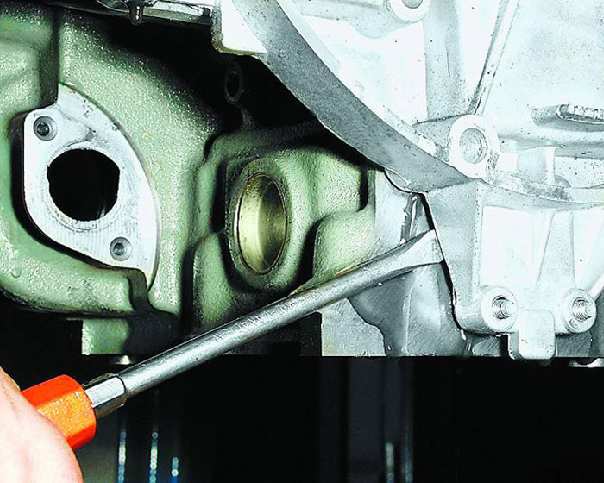

63. С помощью отвертки отделите масляный картер от блока цилиндров и снимите картер и его прокладку. |
|
|
|
|
|

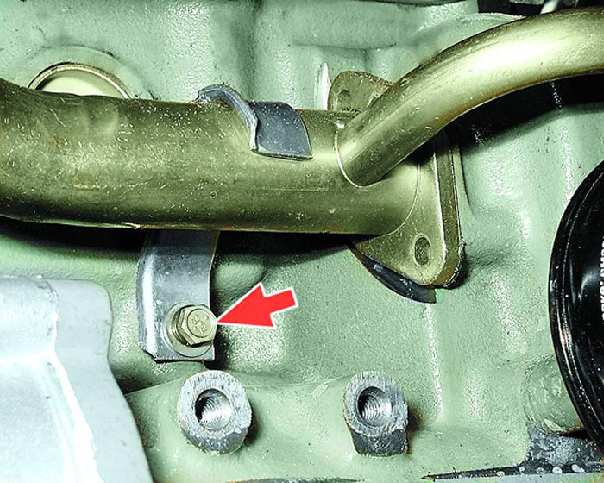

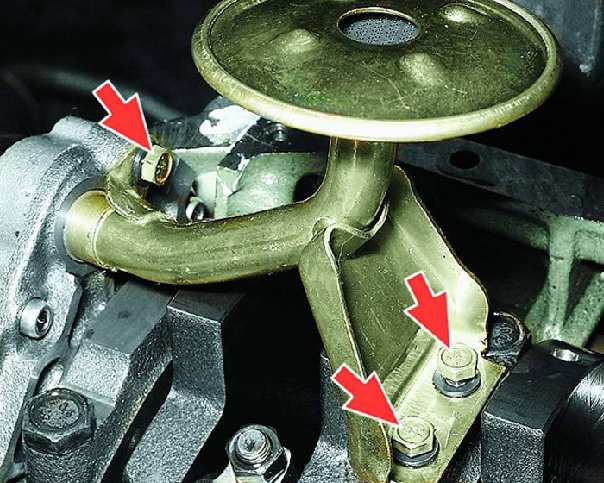

64. Отверните три болта крепления приемника масляного насоса (под головками болтов установлены пружинные шайбы) и снимите приемник. |

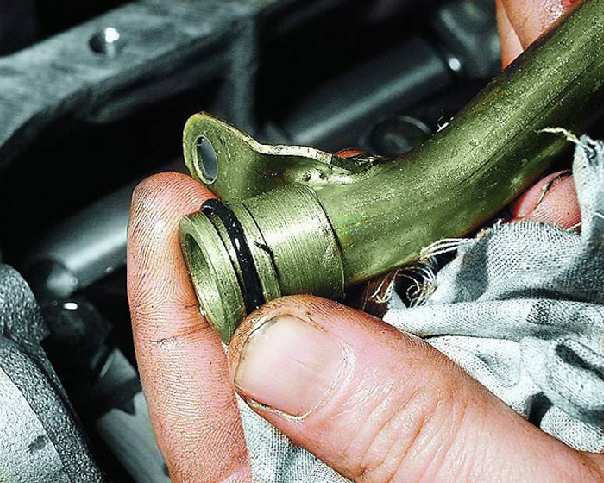

65. Снимите уплотнительное кольцо с приемника масляного насоса. |

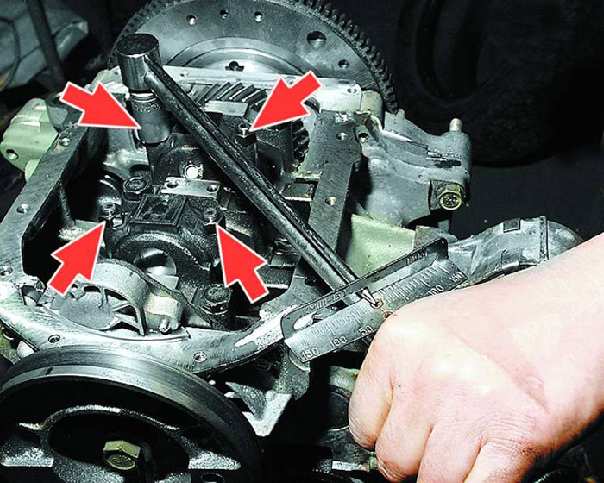

66. Отверните четыре гайки крепления нижних крышек шатунов (по две на каждой крышке). |
|
|
|
|
|

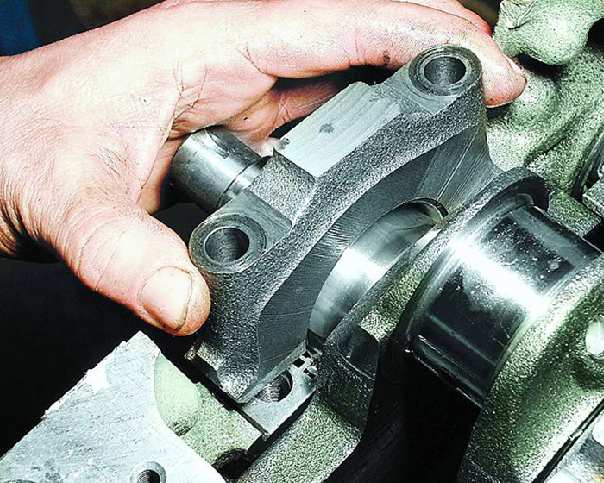

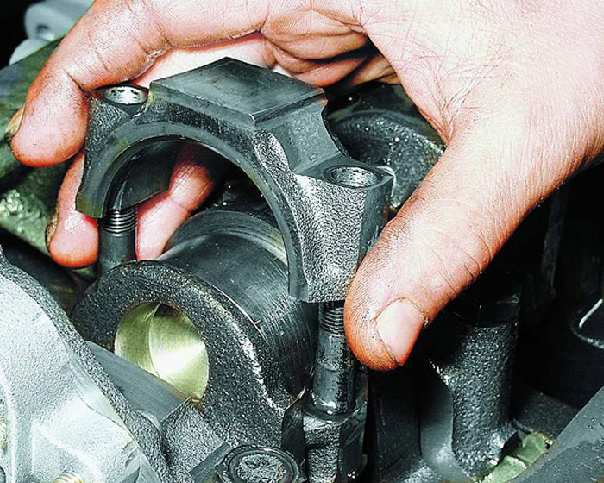

67. Снимите крышки шатунных подшипников. Если номера цилиндров на них не видны, нанесите метки (кернением или краской). |

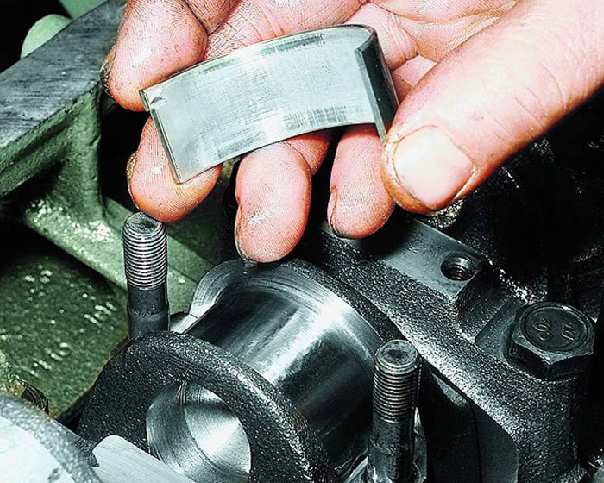

68. Снимите вкладыши шатунных подшипников с шеек коленчатого вала. Если не планируется замена вкладышей, промаркируйте их с нерабочей стороны. |

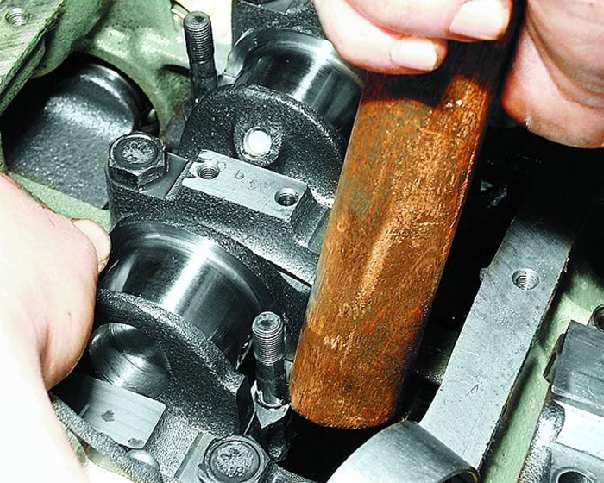

69. Аккуратно протолкните шатуны в цилиндры так, чтобы шатуны не задевали за стенки цилиндров. |
|
|
|
|
|

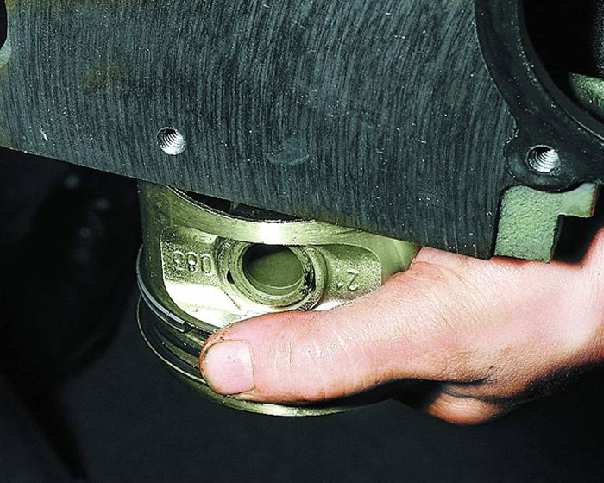

70. Выньте поршни с шатунами в сборе из цилиндров. Если номера цилиндров на шатунах не видны, нанесите метки (кернением или краской). |

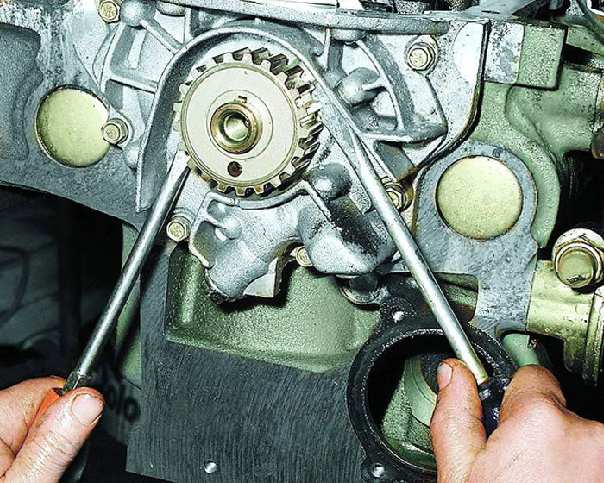

71. Подденьте отвертками зубчатый шкив коленчатого вала и... |

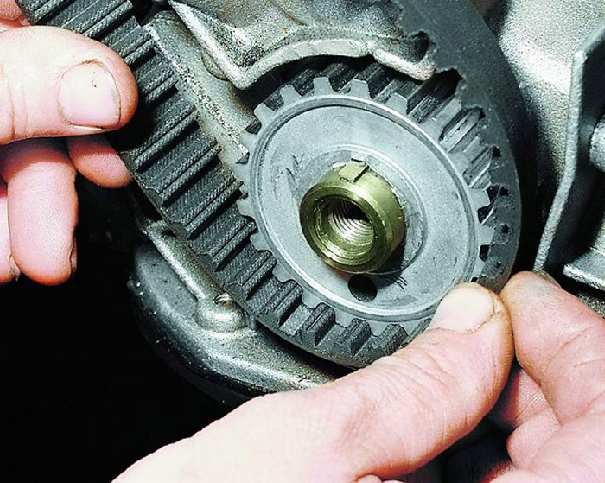

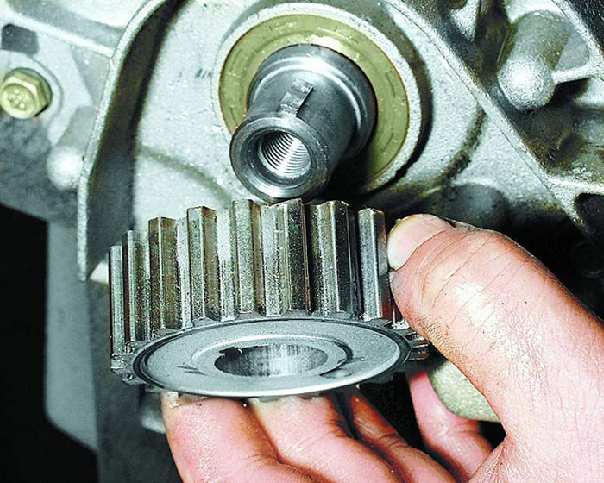

72. ...снимите его с переднего конца коленчатого вала. |
|
|
|
|
|

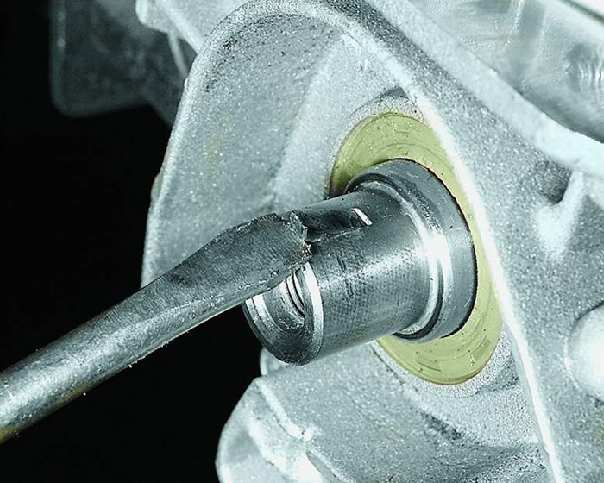

73. Выньте шпонку крепления зубчатого шкива из канавки переднего конца коленчатого вала. |

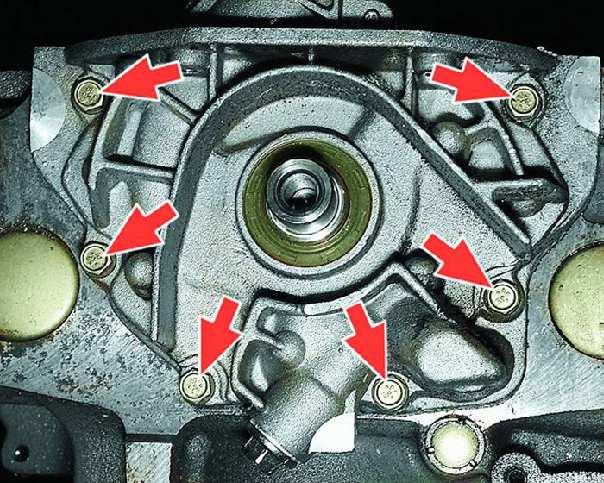

74. Отверните шесть болтов крепления масляного насоса... |
75. ...подденьте его отверткой и отделите насос от блока цилиндров. |
|
|
|
|
|
76. Снимите масляный насос в сборе с переднего конца коленчатого вала. |
77. Зафиксируйте маховик от проворачивания, отверните шесть болтов его крепления и... |

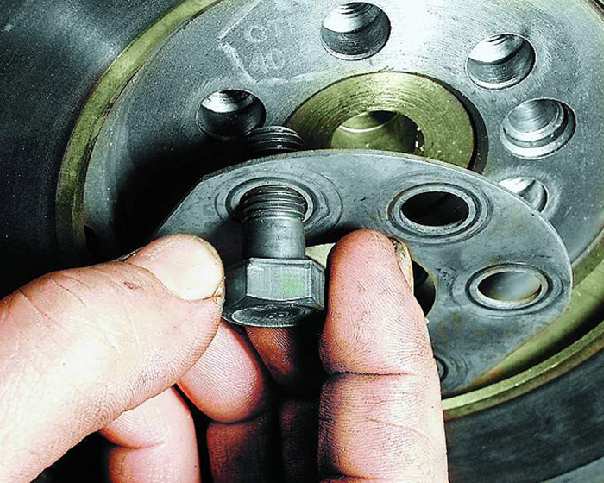

78. ...снимите стопорную шайбу болтов. |
|
|
|
|
|

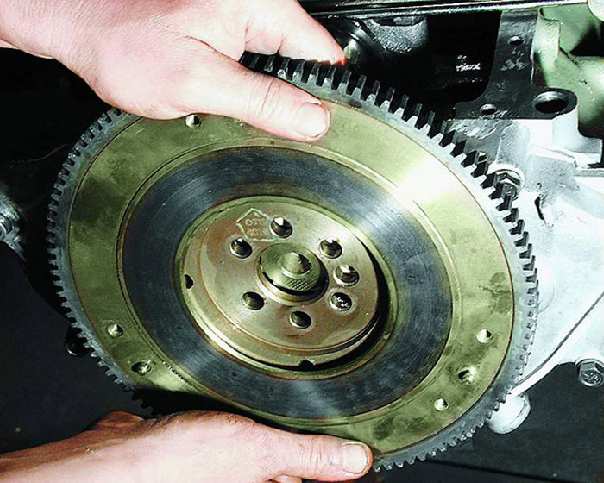

79. Снимите маховик с заднего фланца коленчатого вала двигателя. |

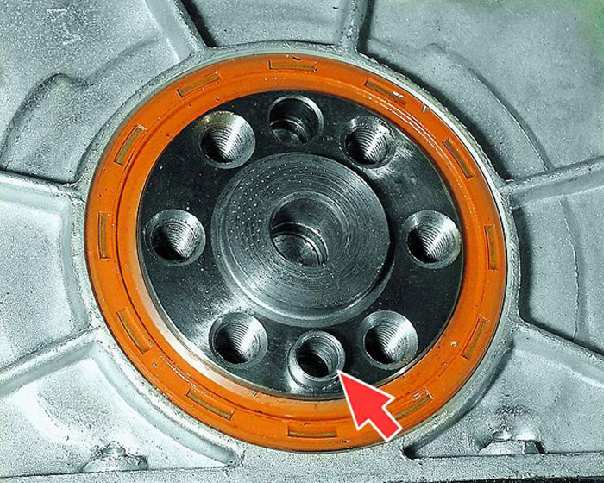

80. Обратите внимание: если установочная втулка осталась в маховике, сразу пометьте отверстие в коленчатом валу, в котором она была установлена. Иначе появится дисбаланс. |
81. Отверните пять болтов и две гайки крепления держателя заднего сальника коленчатого вала. |
|
|
|
|
|

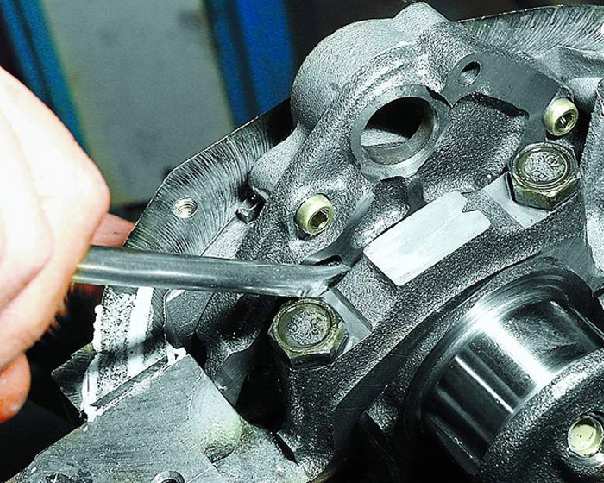

82. Подденьте держатель отверткой и... |

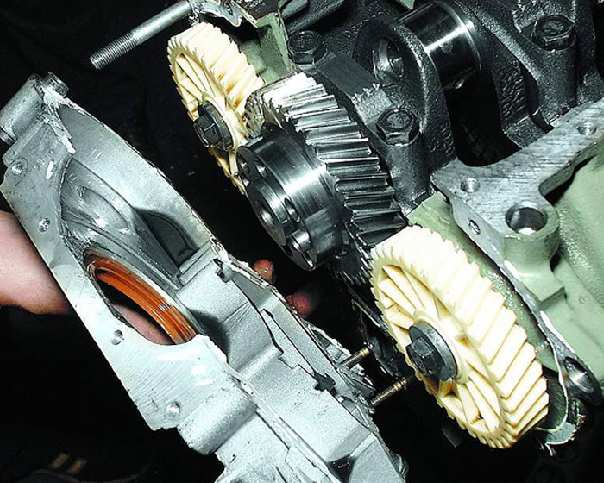

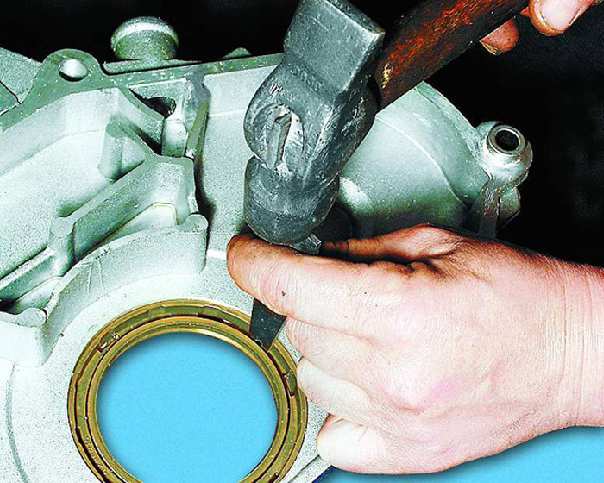

83. ...снимите его с двигателя. |

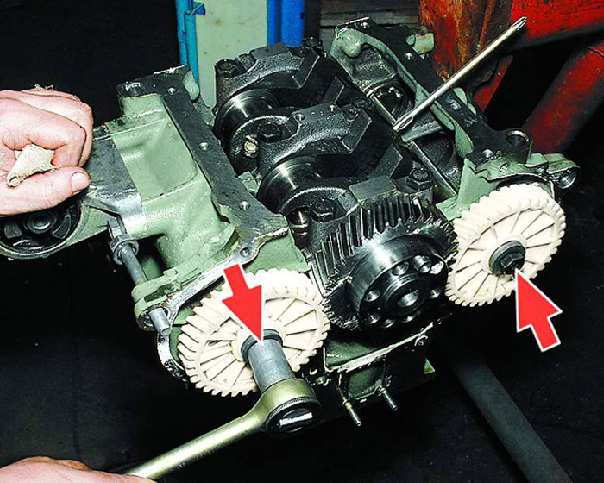

84. Зафиксируйте коленчатый вал от проворачивания, вставив
в балансировочное отверстие его противовеса металлический стержень

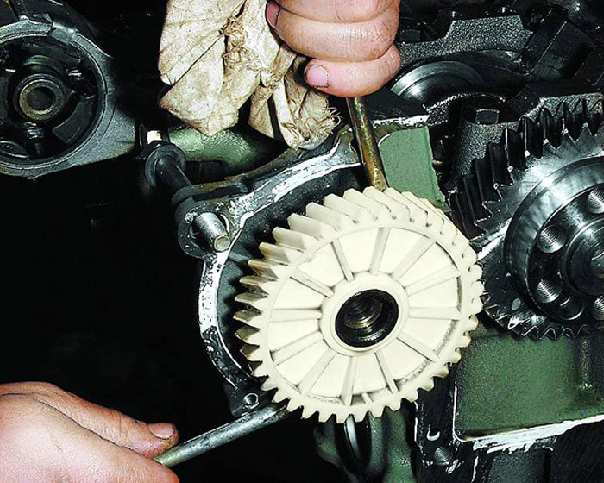

или штифт, и отверните болты крепления шестерен уравновешивающих
валов.
|
|
|
|
|
|
85. Снимите болты с плоскими шайбами. |

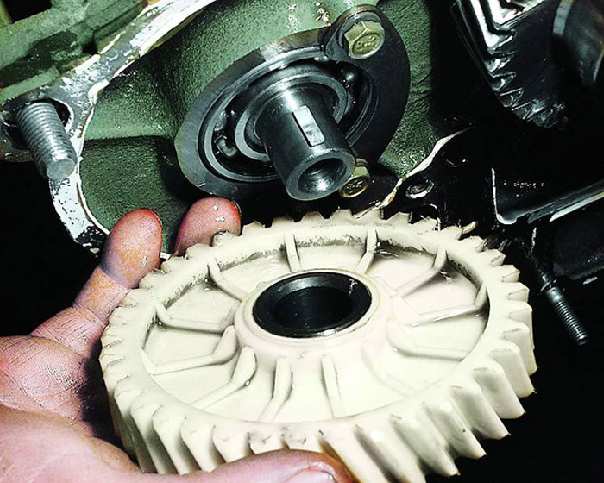

86. Подденьте шестерни уравновешивающих валов двумя отвертками и... |
87. ...снимите их с валов.
|
|
|
|
|
|

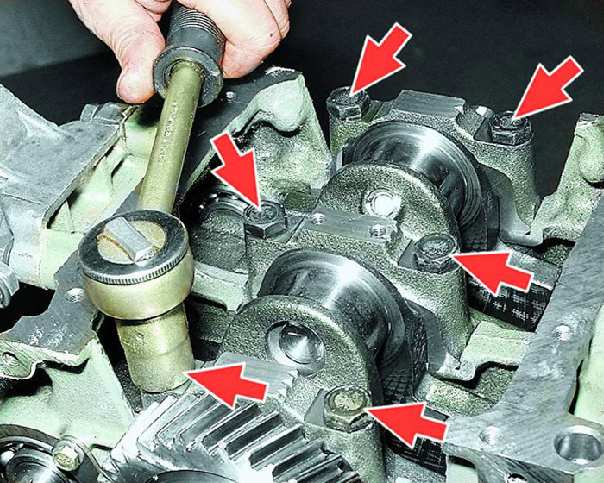

88. Отверните шесть болтов крепления крышек коренных подшипников коленчатого вала (по два болта на каждой крышке) и... |
89. ...снимите крышки коренных подшипников и нижние вкладыши. |

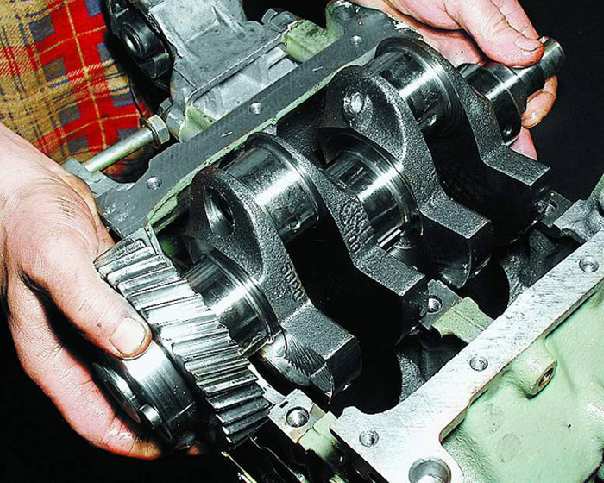

90. Выньте коленчатый вал из постелей блока цилиндров. |
|
|
|
|
|

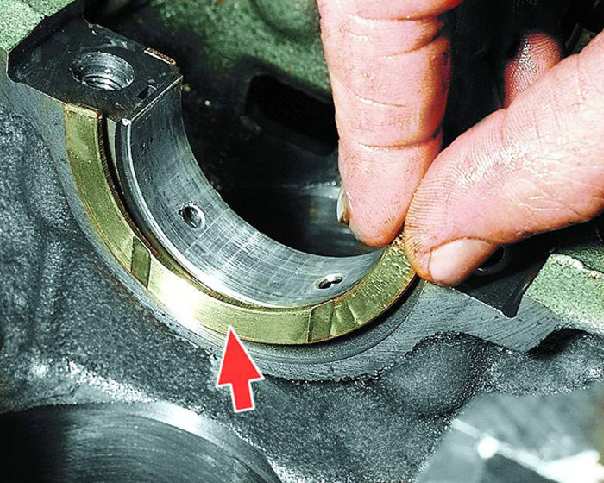

91. Снимите упорные полукольца коленчатого вала (на среднем коренном подшипнике коленчатого вала) и верхние вкладыши коренных подшипников. |
92. Если это необходимо, снимите шпонки с задних концов уравновешивающих валов. |

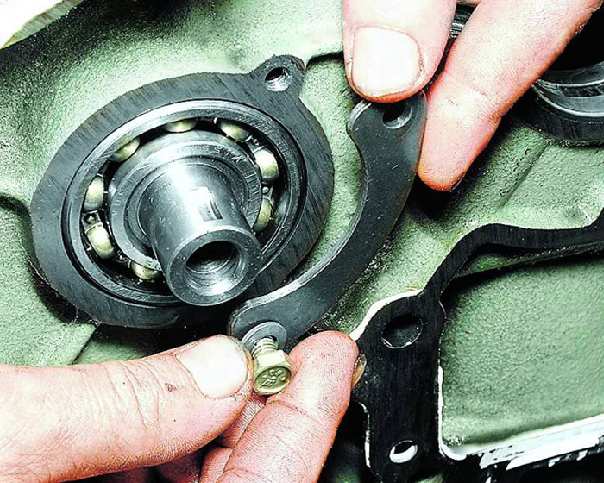

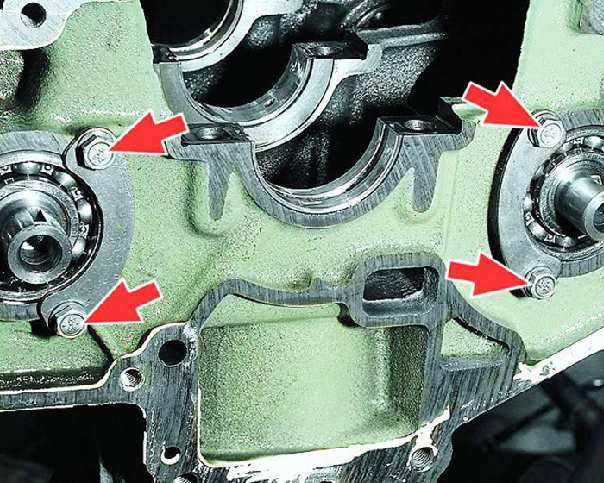

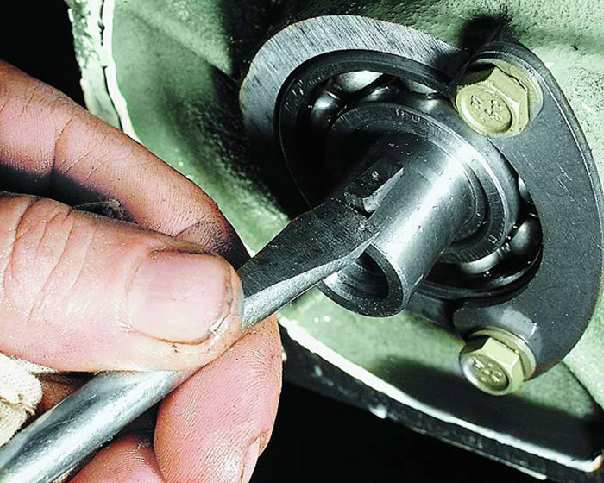

93. При необходимости замены задних подшипников уравновешивающих валов отверните болты крепления упорных пластин и... |
|
|
|
|
|
94. ...снимите пластины. |

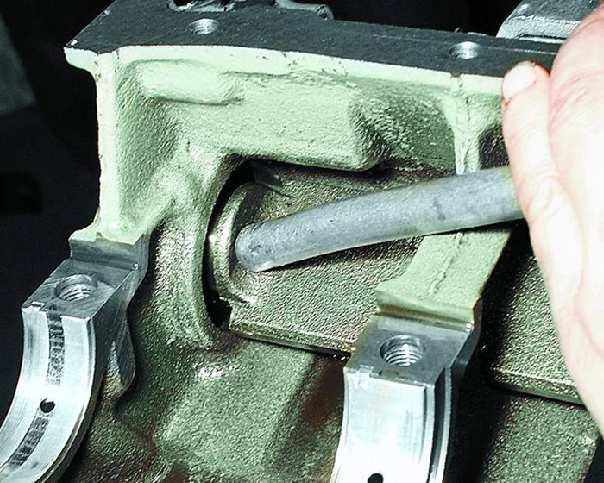

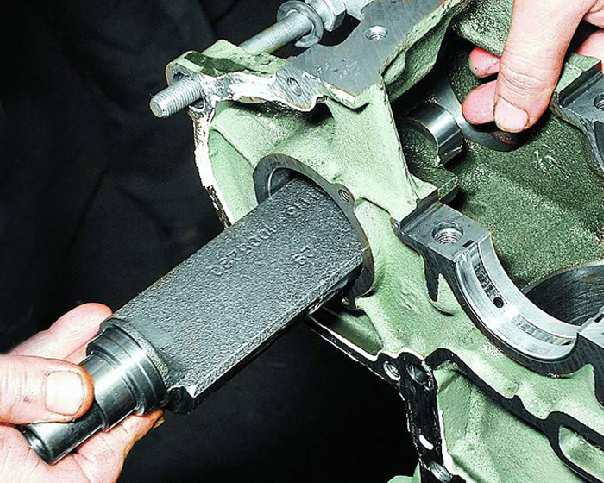

95. Выбейте задние подшипники валов из гнезд блока цилиндров, ударяя по уравновешивающим валам через оправку из мягкого металла, и... |

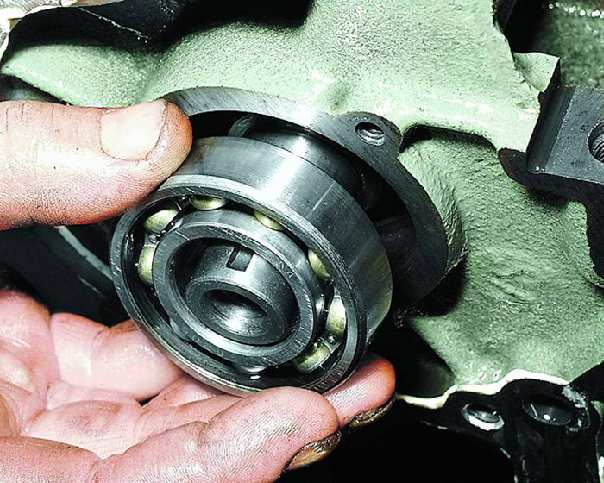

96. ...снимите задние подшипники уравновешивающих валов. |
|
|
|
|
|

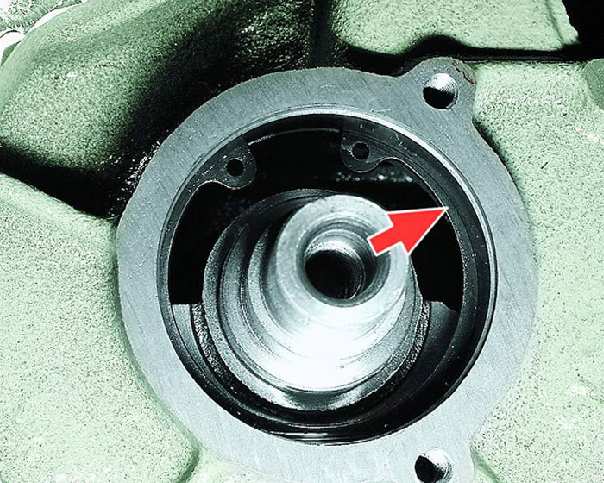

97. Если необходимо заменить передние подшипники, снимите уравновешивающие валы. Для этого снимите стопорные кольца задних подшипников с помощью специальных щипцов... |
98. ...выньте уравновешивающие валы из блока цилиндров через гнезда задних подшипников... |

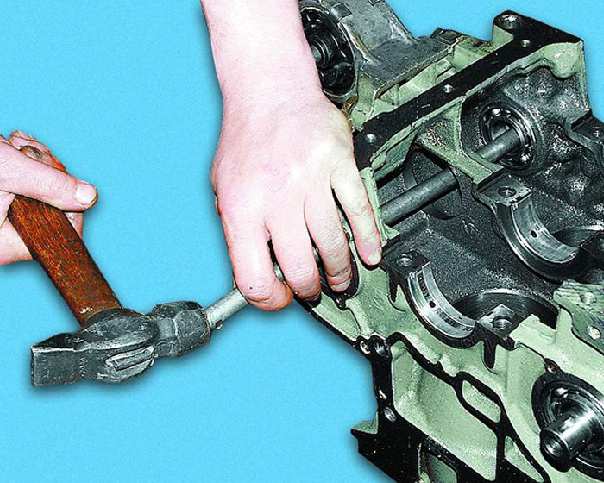

99. ...выбейте заглушки передних концов уравновешивающих валов, снимите стопорные кольца и выпрессуйте передние подшипники с помощью оправки (бородка), прилагая усилие к наружным кольцам подшипников. |
|
|
|
|
|

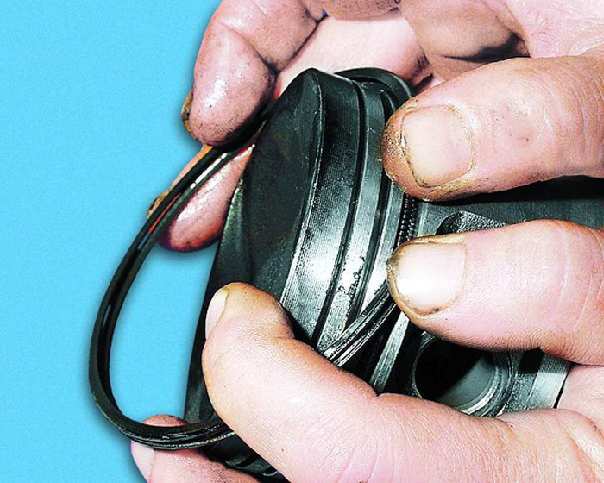

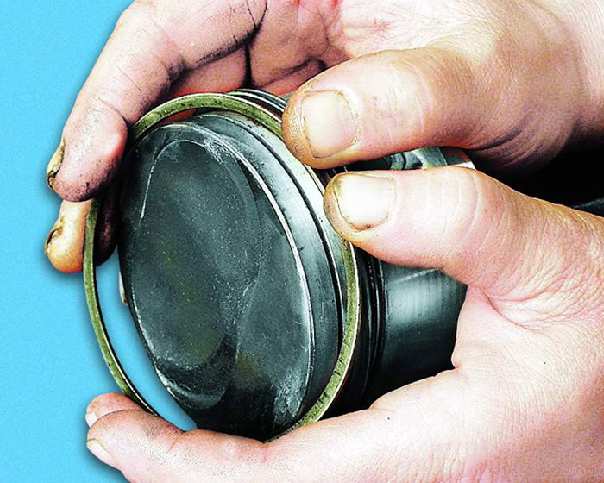

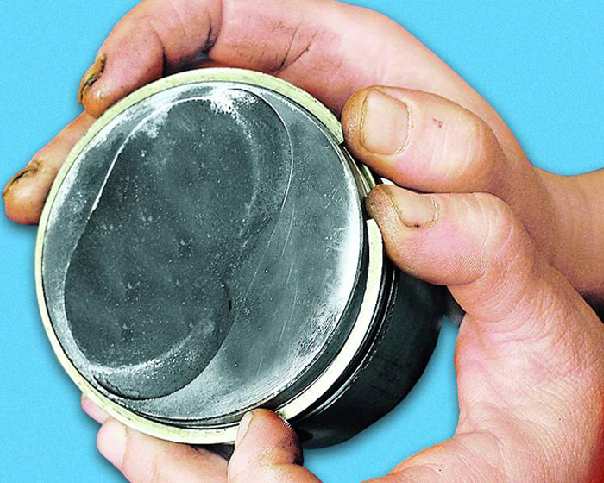

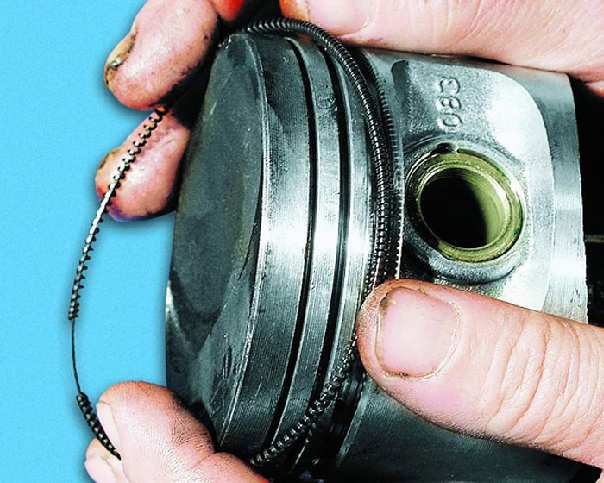

100. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно разожмите замок верхнего компрессионного кольца и снимите его с поршня. |
101. Таким же способом снимите нижнее компрессионное кольцо... |
102. ...маслосъемные кольца (верхнее и нижнее) и... |
|
|
|
|
|
103. ...расширитель маслосъемных колец. |

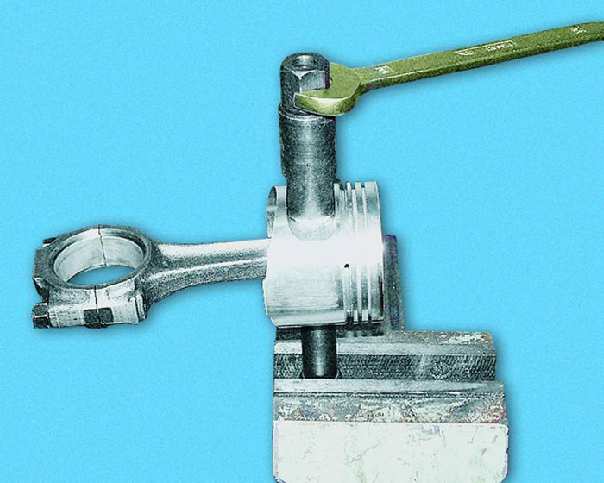

104. Если необходимо, с помощью специальной оправки выпрессуйте палец из шатуна. Учтите, что для сборки поршня с шатуном необходимо нагреть верхнюю головку шатуна до температуры 240 °С и нужна специальная оправка для установки поршневого пальца. |
