11.3. Замена тормозных колодок

Замена тормозных колодок должна производиться одновременно на обоих передних/задних тормозных механизмах. Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, при обслуживании механизмов надевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензин или растворители на нефтяной основе, применяйте только фирменные чистящие средства или метиловый спирт!

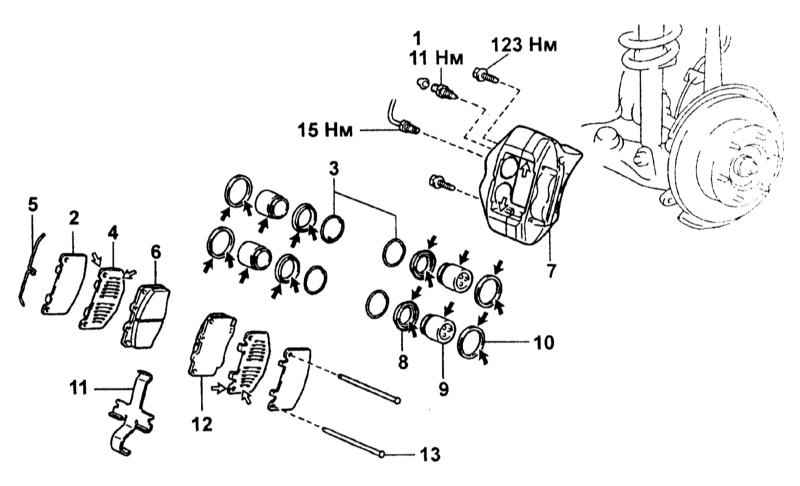

1 — Штуцер прокачки
2 — Наружная антивизговая накладка
3 — Стопорные кольца
4 — Внутренняя антивизговая накладка
5 — Пружинный фиксатор
6 — Внутренняя тормозная колодка
7 — Тормозной суппорт

8 — Пыльник
9 — Поршень
10 — Манжета поршня
11— Антивизговая пружина
12 — Наружная тормозная колодка
13 — Направляющий штифт

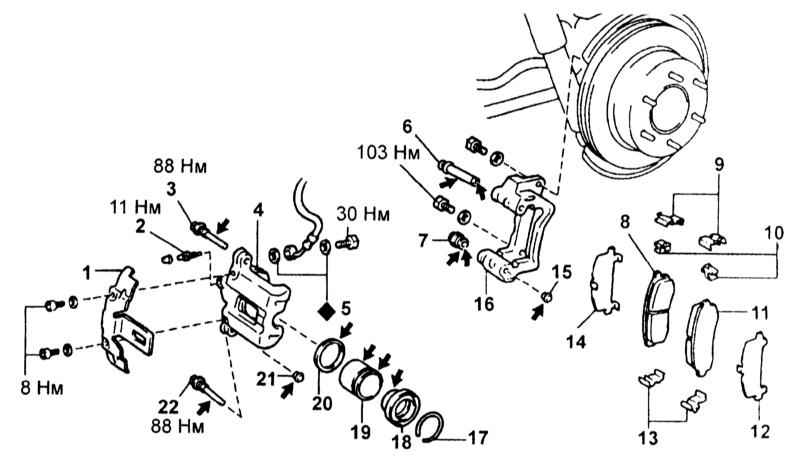

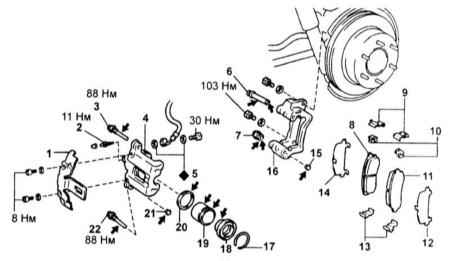

1 — Грязезащитный щиток
2 — Штуцер прокачки
3 — Основной направляющий штифт
4 — Тормозной суппорт
5 — Прокладка
6 — Втулка основного направляющего штифта
7 — Втулка вспомогательного направляющего штифта
8, 11 — Тормозная колодка
9, 13 — Удерживающий пластинчатый вкладыш
10 — Индикатор износа

12, 14 — Антивизговая накладка
15, 21 — Заглушка
16 — Скоба суппорта
17 — Стопорное кольцо
18 — Пыльник
19 — Поршень
10 — Манжета поршня
11 — Антивизговая пружина
22 — Вспомогательный направляющий штифт

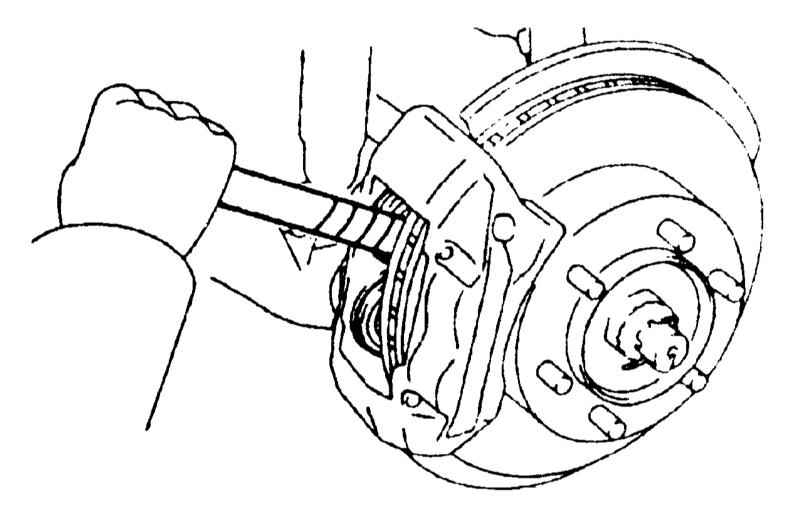

 ПОРЯДОК ВЫПОЛНЕНИЯ
