2.1.10.5. Датчик положения дроссельной заслонки

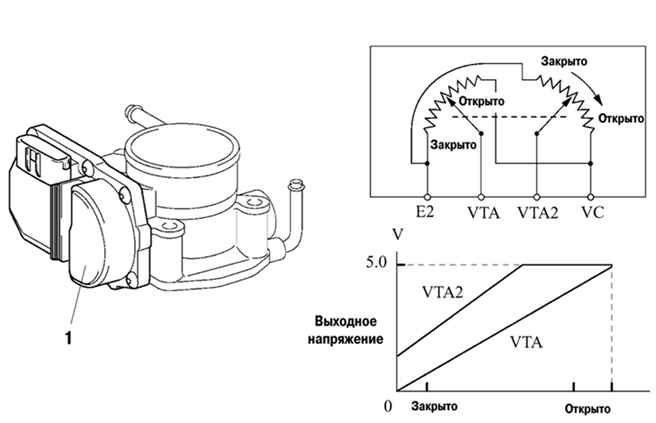

Рис. 2.45. Датчик положения дроссельной заслонки: 1 – датчик

Этот датчик преобразует угол открытия дроссельной заслонки в электрические сигналы с двумя различными характеристиками и передает их в электронный блок управления двигателя (рис. 2.45). Один сигнал (VTA) линейного изменения напряжения во всем диапазоне угла открытия дроссельной заслонки, другой – сигнал (VTA2) напряжения смещения.
