2.1.10.3. Датчик угла поворота коленчатого вала

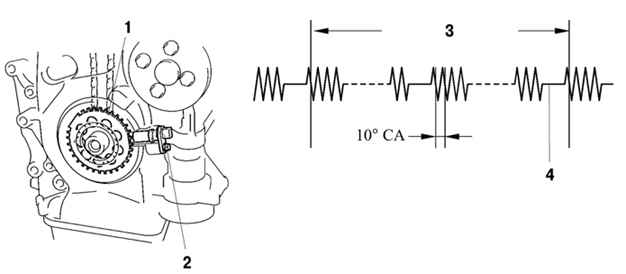

Рис. 2.43. Датчик угла поворота коленчатого вала: 1 – ротор синхронизации; 2 – датчик угла поворота коленчатого вала; 3 – ротор синхронизации (720 °CА); 4 – отсутствующие зубья

Ротор синхронизации коленчатого вала имеет 34 зуба, 2 зуба – отсутствуют. Датчик угла поворота коленчатого вала (см. рис. 2.43) выводит сигналы вращения коленчатого вала каждые 10 °, недостающие зубья используются для определения верхней мертвой точки.
