2.1.10.1. Расположение основных элементов системы управления двигателем

Схема системы управления нового автомобиля Camry

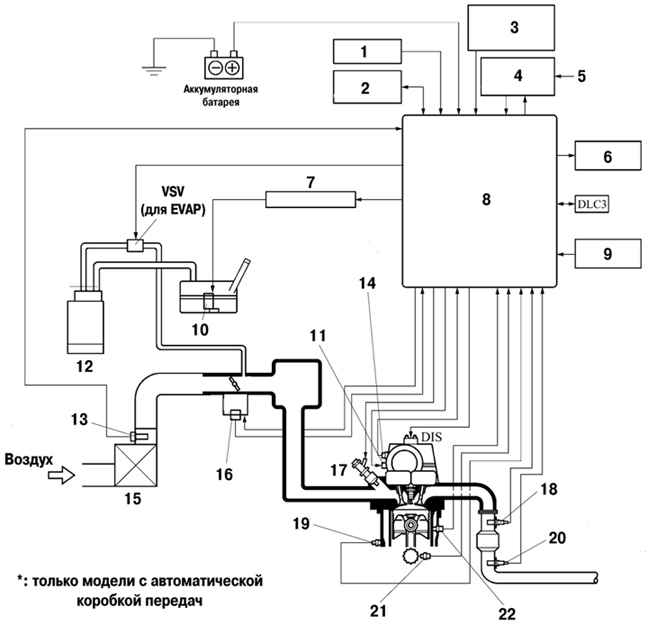

Рис. 2.39. Схема системы управления нового автомобиля Camry: 1 – выключатель зажигания; 2 – датчик давления масла в системе усилителя рулевого управления; 3 – датчик положения педали управления подачей топлива; 4 – комбинация приборов; 5 – сигнал скорости




Расположение основных элементов системы управления двигателем на автомобиле

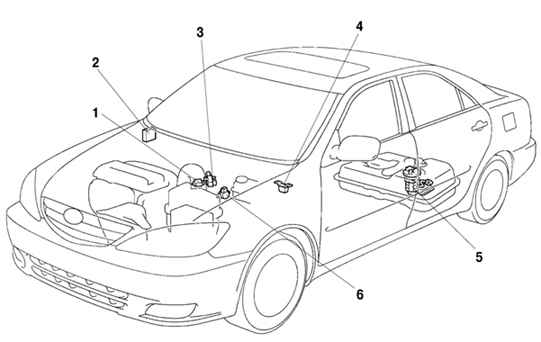

Рис. 2.40. Расположение основных элементов системы управления двигателем на автомобиле: 1 – датчик расхода воздуха; 2 – электронный блок управления двигателя; 3 – VSV (для EVAP); 4 – DLC3; 5 – топливный насос; 6 –датчик положения педали управления подачей


На рисунке 2.40 показано расположение основных элементов системы управления двигателем на автомобиле.

Расположение основных элементов системы управления двигателем на двигателе

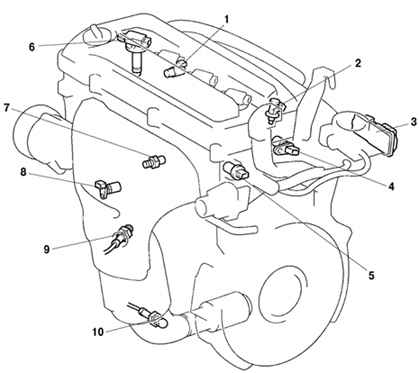

Рис. 2.41. Расположение основных элементов системы управления двигателем на двигателе: 1 – управляющий клапан системы изменения фаз газораспределения; 2 – топливная форсунка; 3 –датчик положения дроссельной заслонки; 4 – датчик положения распредвала; 5 –


Расположение основных элементов системы управления двигателем на двигателе показаны на рис.2.41.
