2.1.9. Стартер

Компактный и легкий стартер PS (электродвигатель с планетарным редуктором) применяется на всех моделях. Поскольку стартер PS имеет якорь с квадратными в сечении проводниками, его поверхность используется в качестве коллектора, это позволяет повысить крутящий момент стартера и уменьшить его габаритную длину. Вместо обмотки возбуждения, используемой в обычном стартере, в стартере PS используются два типа постоянных магнитов: главные магниты и межполюсные магниты. Главные магниты и межполюсные магниты эффективно размещены, чтобы увеличить магнитный поток и сократить длину ярма.

В отличие от обмотки ротора обычного стартера, в которой используются провода круглого сечения, в стартере PS применяются квадратные проводники. В такой конструкции характеристики, которые достигаются применением многочисленных витков проводов круглого сечения, могут быть получены без увеличения массы. В результате крутящий момент стартера был увеличен, а обмотка ротора стала более компактной. Поверхность проводников обмотки ротора квадратного сечения используется в качестве коллектора, вследствие чего габаритная длина стартера PS была уменьшена.

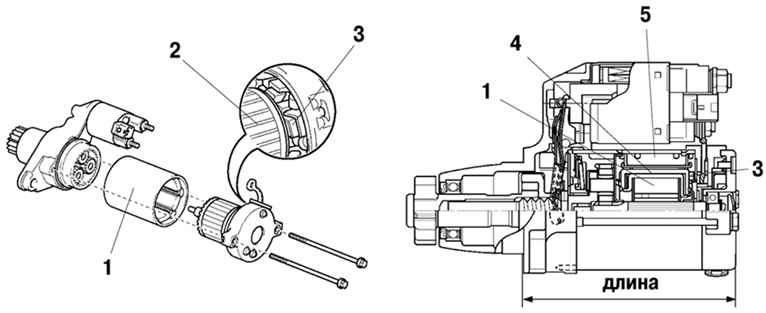

Рис. 2.33. Компоненты стартера: 1 – якорь ; 2 – ярмо ; 3 – щетка; 4 – постоянный магнит; 5 – торцевой коллектор

Вместо обмоток возбуждения, используемых в обычном стартере, стартер PS имеет постоянные магниты двух типов: главные магниты и межполюсные магниты. Главные и межполюсные магниты установлены в ярме поочередно, вследствие чего магнитный поток, генерируемый между главными и межполюсными магнитами, добавляется к магнитному потоку, который генерируется главными магнитами. В дополнение к увеличению магнитного потока, такая конструкция сокращает габаритную длину ярма.

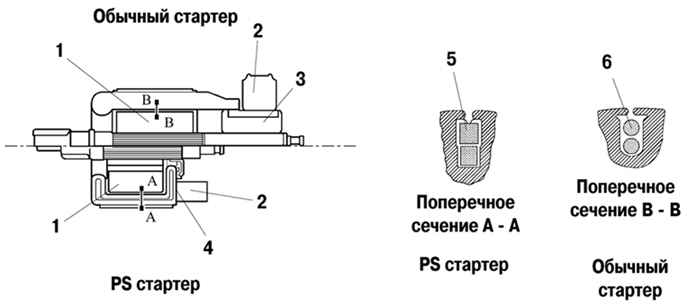

Рис. 2.34. Сравнительная схема обычного и PS cтартеров: 1 – якорь; 2 – щетка; 3 – коллектор; 4 – торцевой коллектор; 5 – проводник квадратного сечения; 6 – проводник круглого сечения

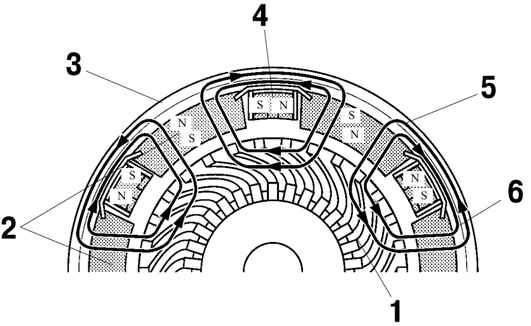

Рис. 2.35. Поперечное сечение ярма стартера: 1 – ярмо; 2 – межполюсные магниты; 3 – якорь; 4 – главные магниты; 5 – магнитный поток главных магнитов; 6 – магнитный поток от взаимодействия главных и межполюсных магнитов
