2.1.10.13. Управление вентилятором системы охлаждения

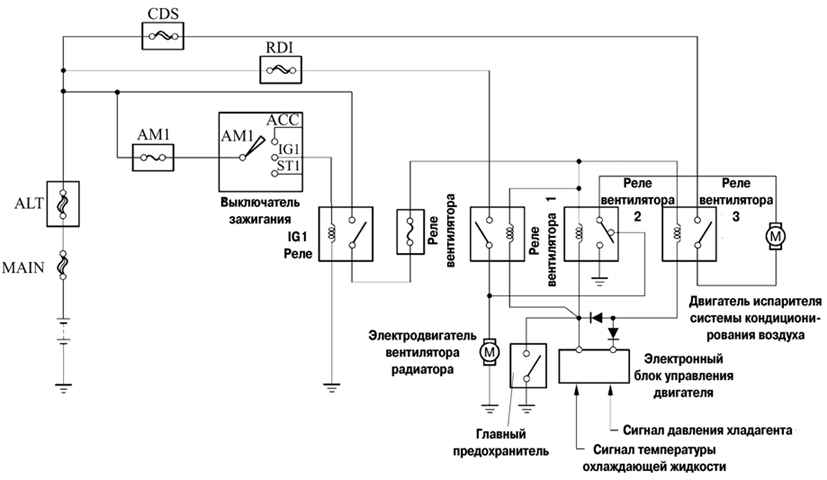

Рис. 2.50. Монтажная схема управления вентилятором системы охлаждения

В отличие от предыдущей системы электрических вентиляторов, датчик-выключатель температуры охлаждающей жидкости был удален. Вместо этого для управления электродвигателем вентилятора используется датчик температуры охлаждающей жидкости, что упростило систему. Система управления вентилятором системы охлаждения включает/выключает 3 реле вентилятора в соответствии с температурой охлаждающей жидкости и режимом работы системы кондиционирования воздуха. Когда вентиляторы включены, два электродвигателя вентиляторов могут работать на низкой (последовательно) или высокой (параллельно) скорости.
