2.1.10.2. Датчик расхода воздуха

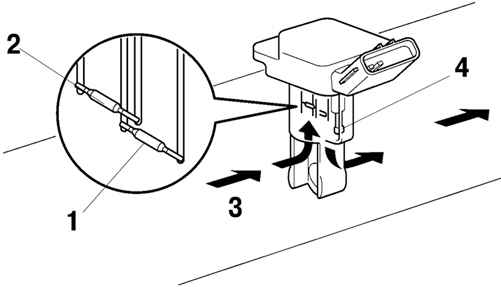

Рис. 2.42. Датчик расхода воздуха: 1 – платиновая «нагретая нить»; 2 – терморезистор; 3 – воздушный поток; 4 – датчик температуры воздуха на впуске

Датчик расхода воздуха вставного типа позволяет части воздуха впуска протекать через область чувствительного элемента. Непосредственно измеряет массу и расход воздуха на впуске, точность измерения улучшена, а сопротивление потоку воздуха – уменьшено. Датчик расхода воздуха имеет встроенный датчик температуры воздуха на впуске.
