2.1.10.4. Датчик положения распредвала

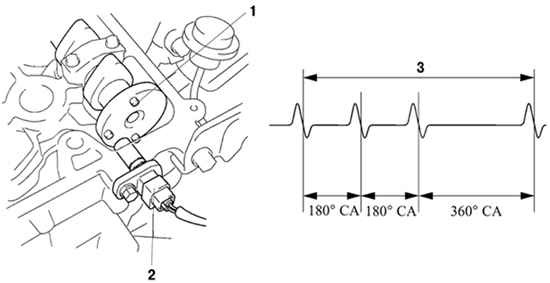

Рис. 2.44. Датчик положения распредвала: 1 – ротор синхронизации; 2 – датчик положения распредвала; 3 – ротор синхронизации (720 ° CA)

Датчик положения распредвала (рис. 2.44) установлен слева на головке блока цилиндров. Для определения положения распредвала на роторе синхронизации имеется выступ, при прохождении которого рядом с датчиком за каждые 2 оборота коленчатого вала генерируется 1 импульс.
