7.2.8. Датчик температуры всасываемого воздуха (IAT-датчик)IAT-датчик представляет собой терморезистор, сопротивление которого повышается
при понижении температуры.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. На 4-цилиндровых двигателях
отсоедините от датчика разъем, который находится внутри воздушного
фильтра, проверьте сопротивление датчика при различных температурах
(См. таблицу Значения сопротивления исправных
датчиков температуры всасываемого воздуха и охлаждающей жидкости при
различных температурах на 4-цилиндровых
двигателях), обдувая датчик, например, феном. Если сопротивление
датчика изменяется с температурой непропорционально, то его следует
заменить. |
 |

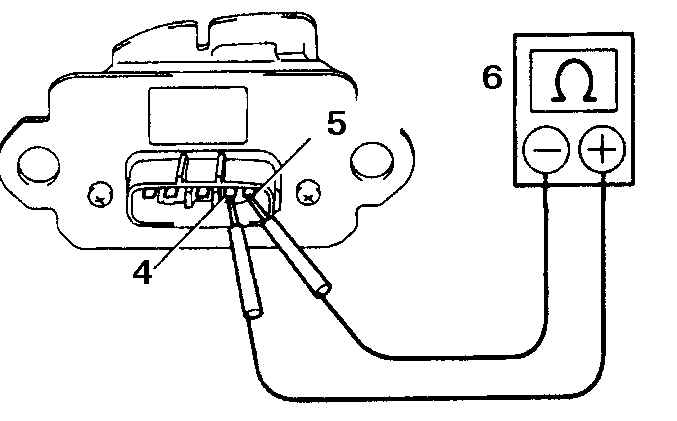

2. На 6-цилиндровых двигателях
отсоедините от датчика разъем, проверьте сопротивление датчика при
различных температурах, присоединив омметр к выводам 4 и 5 датчика,
и сравните с табличным (см. таблицу Значения сопротивления исправных
датчиков температуры всасываемого воздуха и охлаждающей жидкости при
различных температурах на 6-цилиндровых двигателях). Если сопротивление
датчика не соответствует табличному, то его следует заменить. |
|
Значения сопротивления исправных датчиков температуры всасываемого воздуха
и охлаждающей жидкости при различных температурах на 4-цилиндровых двигателях
|
Температура, °С
|
Сопротивление, Ом
|
|
100
|
125
|
|
90
|
250
|
|
80
|
300
|
|
70
|
400
|
|
60
|
500
|
|
50
|
625
|
|
45
|
750
|
|
40
|
875
|
|
35
|
1000
|
|
30
|
1500
|
|
25
|
2000
|
|
20
|
2500
|
|
15
|
3000
|
|
10
|
3500
|
|
4,5
|
4000
|
|
0
|
4500
|
Значения сопротивления исправных датчиков температуры всасываемого воздуха
и охлаждающей жидкости при различных температурах на 6-цилиндровых двигателях
|
Контакт
|
Сопртивление, Ом
|
Температура, °С
|
|
5 – 4
|
13,6 – 18,4
|
–20
|
|
5 – 4
|
2,21 – 2,69
|
20
|
|
5 – 4
|
0,49 – 0,67
|
60
|

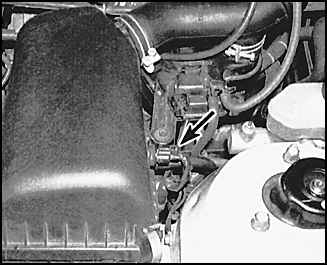

Замена (4-цилиндровые двигатели)
Предупреждение
 На 6-цилиндровых двигателях
IAT-датчик выполнен в едином модуле с датчиком расхода воздуха.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание. |
| 2. Отсоедините разъем и снимите датчик. |
|
|
|
