2.2.8. Снятие и установка крышки головки блока цилиндров

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

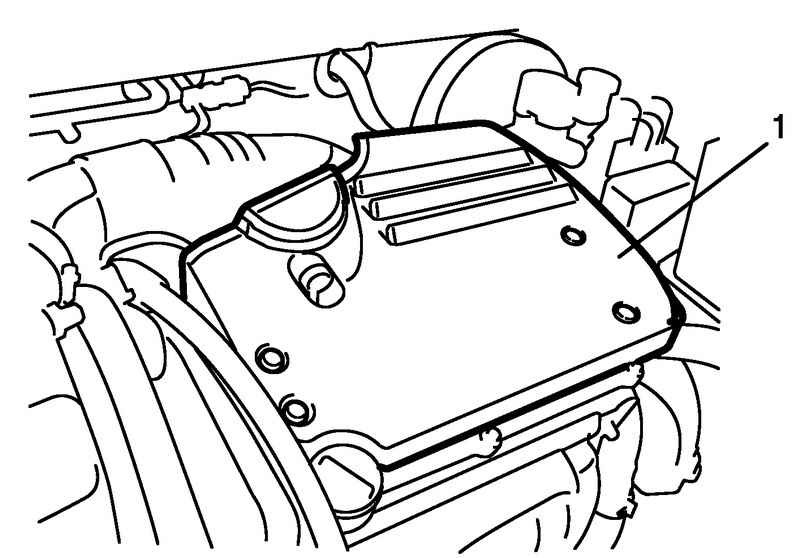

Рис. 2.50. Крышка двигателя

Снимите крышку двигателя 1 (рис. 2.50).

Отсоедините разъемы катушки зажигания 1.

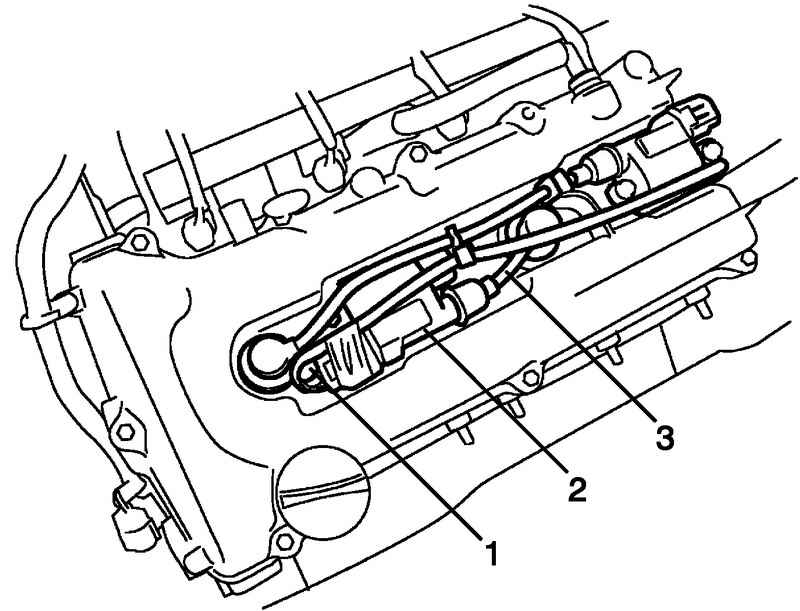

Рис. 2.51. Разъемы катушки зажигания и провода высокого напряжения

Отсоедините катушки зажигания 2 с проводами высокого напряжения 3 (рис. 2.51).

Снимите датчик уровня масла 1.

Отсоедините шланг 2 от клапана вентиляции картера 3 и шланг сапуна 4 от крышки головки блока цилиндров.

Снимите кронштейн шланга усилителя рулевого управления с крышки головки блока цилиндров, если автомобиль оборудован рулевым управлением с усилителем.

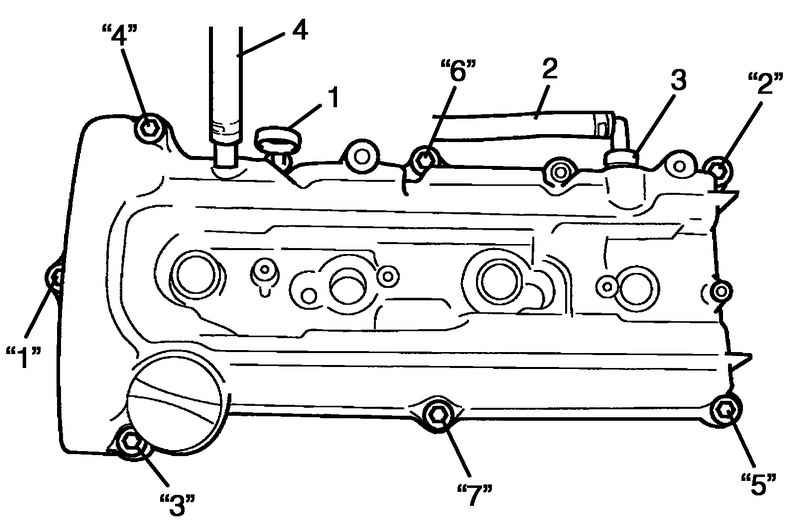

Рис. 2.52. Порядок отворачивания болтов крепления крышки головки блока цилиндров

Отверните болты крепления крышки головки блока цилиндров в таком порядке, как показано на рисунке 2.52.

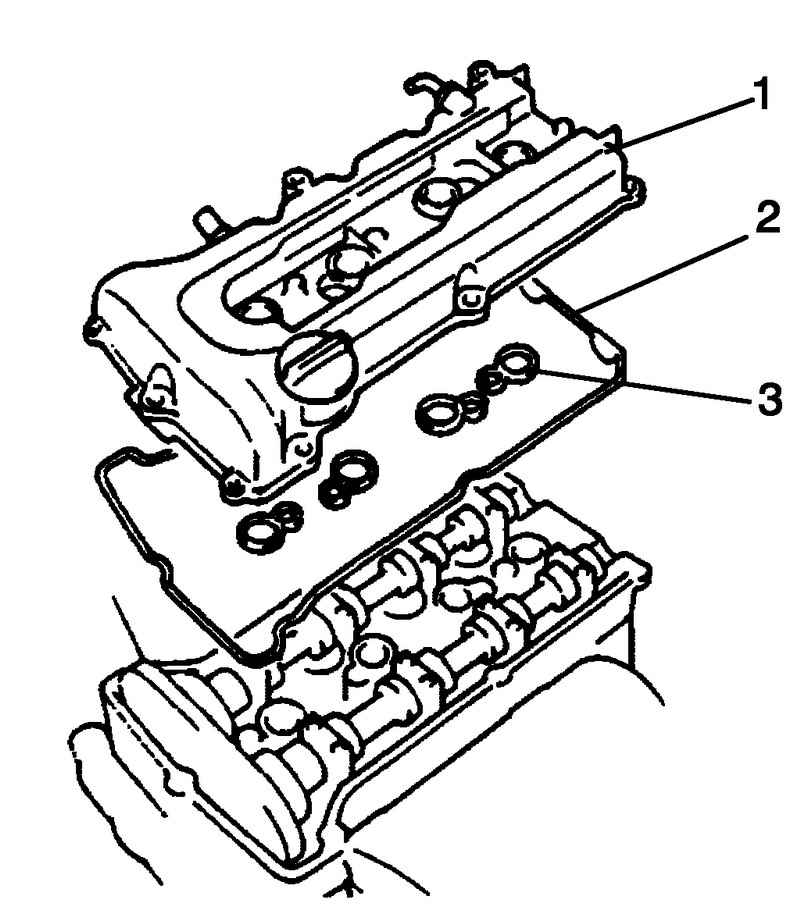

Рис. 2.53. Крышка головки блока цилиндров и прокладка отверстий свечей зажигания

Снимите крышку головки блока цилиндров 1 с прокладкой 2 и прокладкой отверстий свечей зажигания 3 (рис. 2.53).

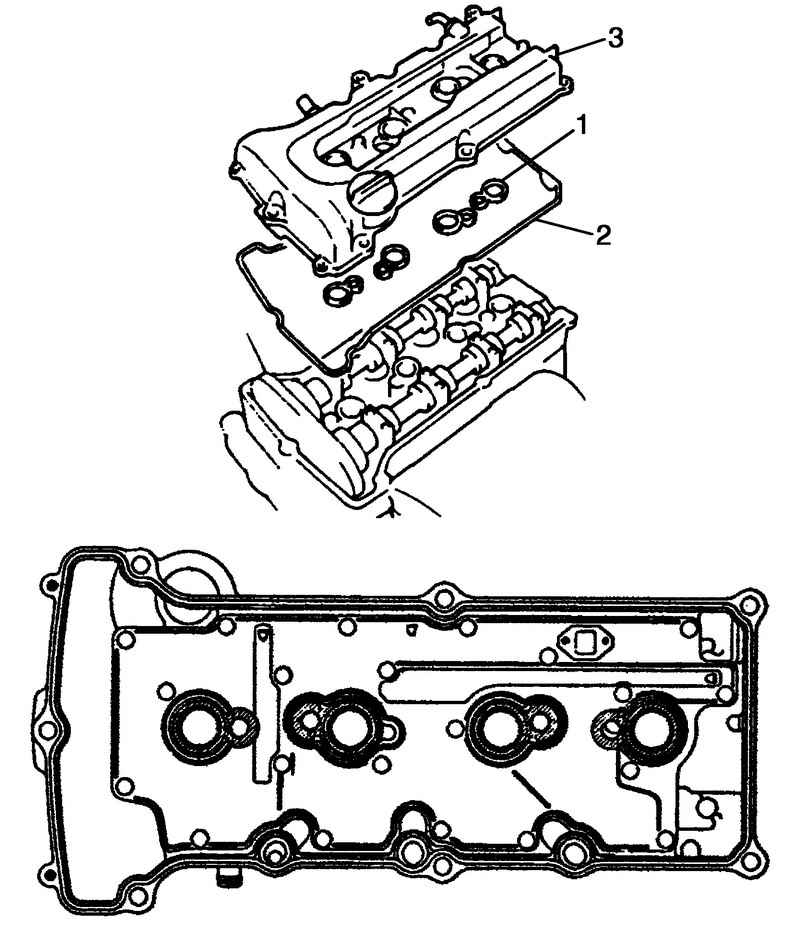

Установите новые прокладки отверстий свечей зажигания 1 и крышки головки блока цилиндров 2 на крышку головки блока цилиндров 3, как показано на рисунке.

Удалите масло, старый уплотнитель и пыль с уплотняемых поверхностей головки блока цилиндров и крышки. После очистки, нанесите уплотняющий материал «A» в следующих местах:

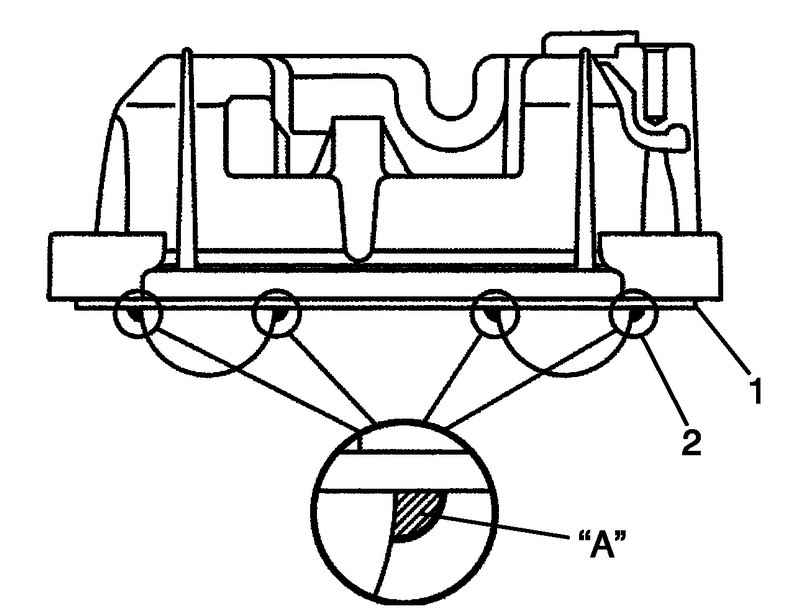

Рис. 2.54. Область уплотняемой поверхности 2 прокладки крышки головки блока цилиндров 1

– область уплотняемой поверхности 2 прокладки крышки головки блока цилиндров 1, как показано на рисунке 2.54.

«A»: Водостойкий уплотнитель 99000-31250

Рис. 2.55. Крышка цепи привода механизма газораспределения 1 и головка блока цилиндров 2

– сопрягаемые поверхности крышки цепи привода механизма газораспределения 1 и головки блока цилиндров 2, как показано на рисунке 2.55.

«A»: Водостойкий уплотнитель 99000-31250

Установите крышку головки блока цилиндров на головку блока цилиндров.

ПРИМЕЧАНИЕ При установке крышки головки блока цилиндров следите за тем, чтобы прокладка крышки головки блока цилиндров и прокладка отверстий свечей зажигания не сдвинулись со своих мест или не выпали.

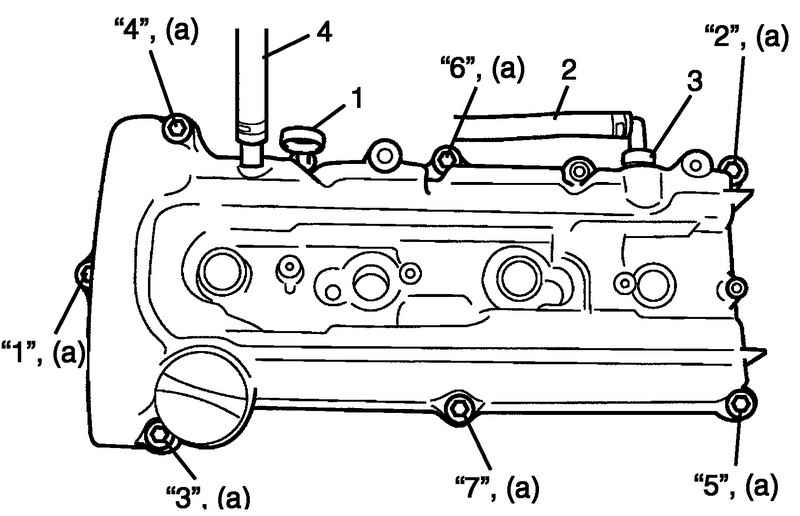

Рис. 2.56. Порядок заворачивания болтов крепления крышки головки блока цилиндров

Затяните болты в порядке, показанном на рисунке 2.56, указанным усилием затяжки.

Болт крепления крышки головки блока цилиндров (a): Затяните моментом 8 Н·м в указанном порядке.

Подключите шланг 2 к клапану вентиляции картера 3.

Подключите шланг сапуна 4.

Установите датчик уровня масла 1.

Установите кронштейн шланга гидроусилителя рулевого управления на крышку головки блока цилиндров, если он был снят.

Установите катушки зажигания с высоковольтными проводами.

Подключите разъемы катушек зажигания и надежно закрепите жгут.

Установите крышку двигателя 1 следующим образом.

Надежно закрепите часть «A» впускной трубы 2 на крышке двигателя.

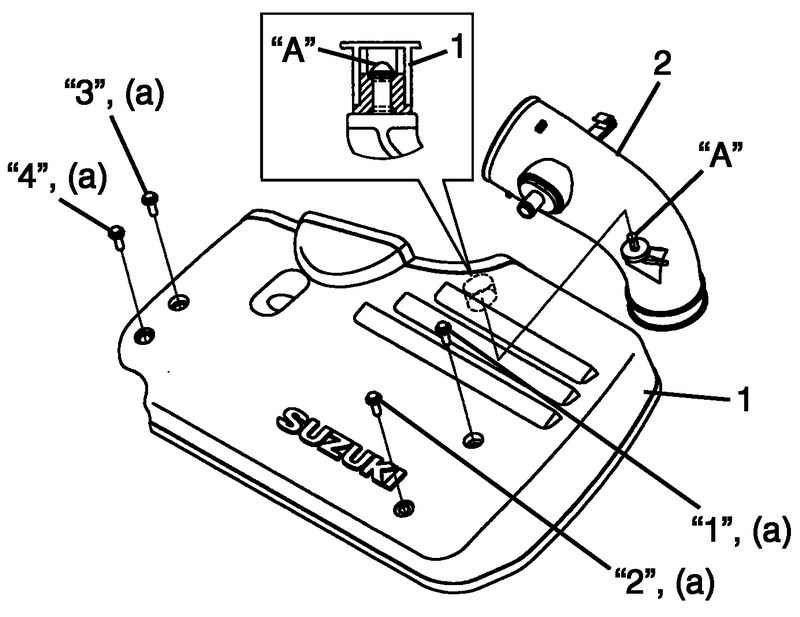

Рис. 2.57. Порядок заворачивания болтов крепления крышки двигателя

Затяните болты крышки двигателя в порядке, показанном на рисунке 2.57.

Момент затяжки болтов крышки двигателя (a): 8 Н·м в указанном порядке.

Подключите провод к отрицательному выводу аккумуляторной батареи.
