2.2.23. Проверка поршневых пальцев и шатунов

Проверьте поршневой палец, отверстие в верхней головке шатуна и отверстие в поршне на наличие износа или повреждений, обращая особое внимание на состояние втулки в верхней головке шатуна. Если поршневой палец, отверстие в верхней головке шатуна или в поршне имеют чрезмерный износ или повреждены, замените палец, шатун и/или поршень.

Проверьте зазоры между поршневым пальцем и втулкой в верхней головке шатуна и между поршневым пальцем и отверстием в поршне. Замените шатун и/или поршень, если его верхняя головка сильно изношена или имеет повреждения или если измеренный зазор превышает предельное значение.

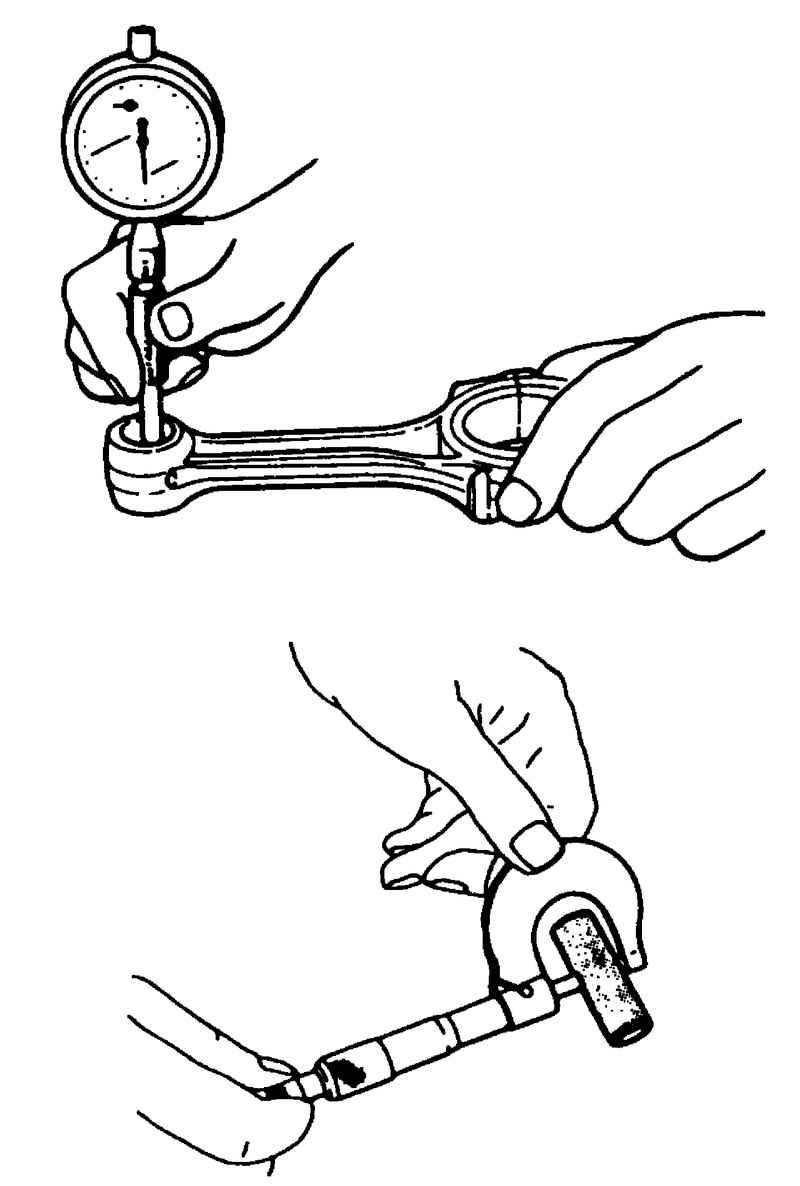

Рис. 2.142. Измерение зазора поршневого пальца

Зазор между поршневым пальцем и втулкой верхней головки шатуна: 0,003–0,014 мм.

Поршень: 0,006–0,017 мм.

Диаметр отверстия в верхней головке шатуна: 20,003–20,011 мм.

Диаметр поршневого пальца: 19,997–20,000 мм.

Диаметр отверстия под поршневой палец: 20,006–20,014 мм.

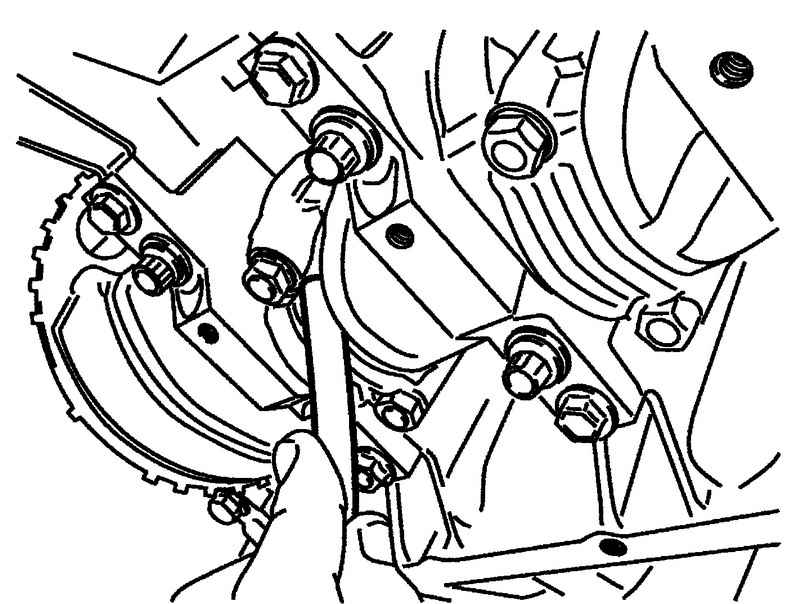

Рис. 2.143. Измерение зазора нижней головки шатуна

Проверьте боковой зазор нижней головки шатуна, при этом шатун со вкладышами должен быть установлен на соответствующей шатунной шейке. Если измеренный зазор, превышает предельное значение, замените шатун.

Номинальное значение зазора: 0,25–0,40 мм.

Предельное значениезазора: 0,55 мм.

Рис. 2.144. Проверка шатуна

Закрепите шатун на установочном штифте, чтобы проверить его на наличие изгиба и скручивания. Если предельные значения превышены, замените шатун.

Предельное значение по изгибу: 0,05 мм.

Предельное значение по скручиванию: 0,10 мм.
