2.2.24. Проверка шатунных шеек и шатунных подшипников

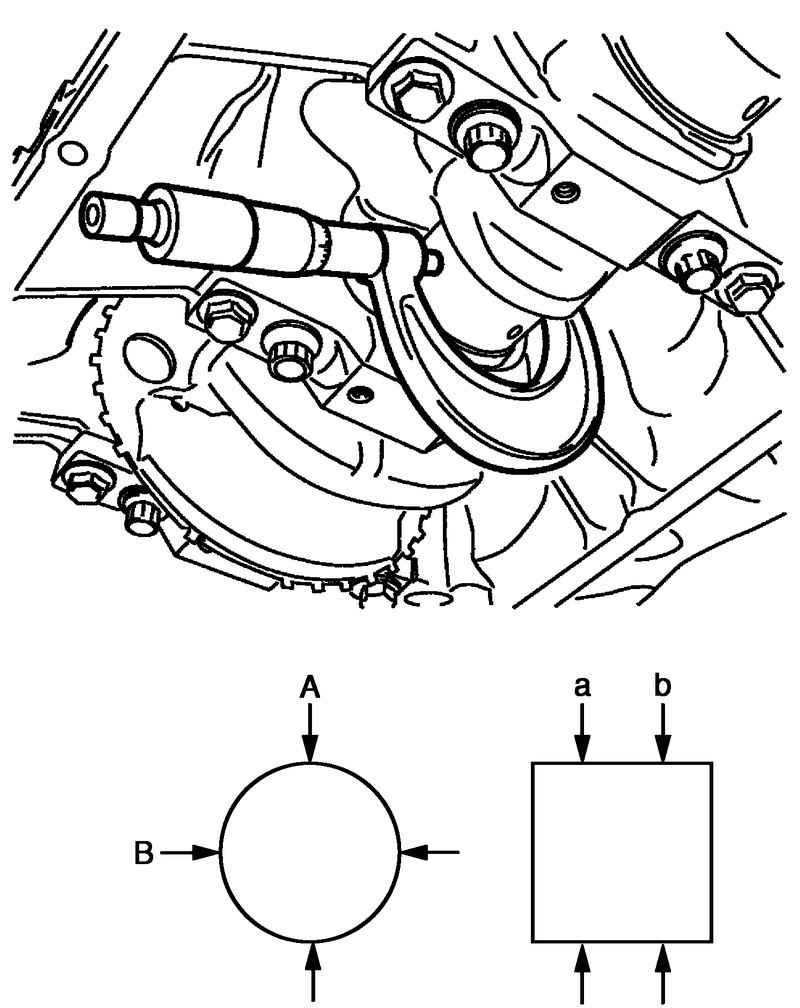

Рис. 2.145. Измерение овальности и конусности шатунной шейки микрометром

Проверьте шатунные шейки на наличие признаков неравномерного износа или повреждений. Измерьте овальность и конусность шатунной шейки микрометром. Если шатунная шейка имеет повреждения или ее овальность или конусность превышают предельные значения, замените коленчатый вал или прошлифуйте шатунную шейку с уменьшением ее диаметра до ближайшего ремонтного размера и используйте вкладыши уменьшенного размера.

Предельные значения по овальности и конусности 0,01 мм.

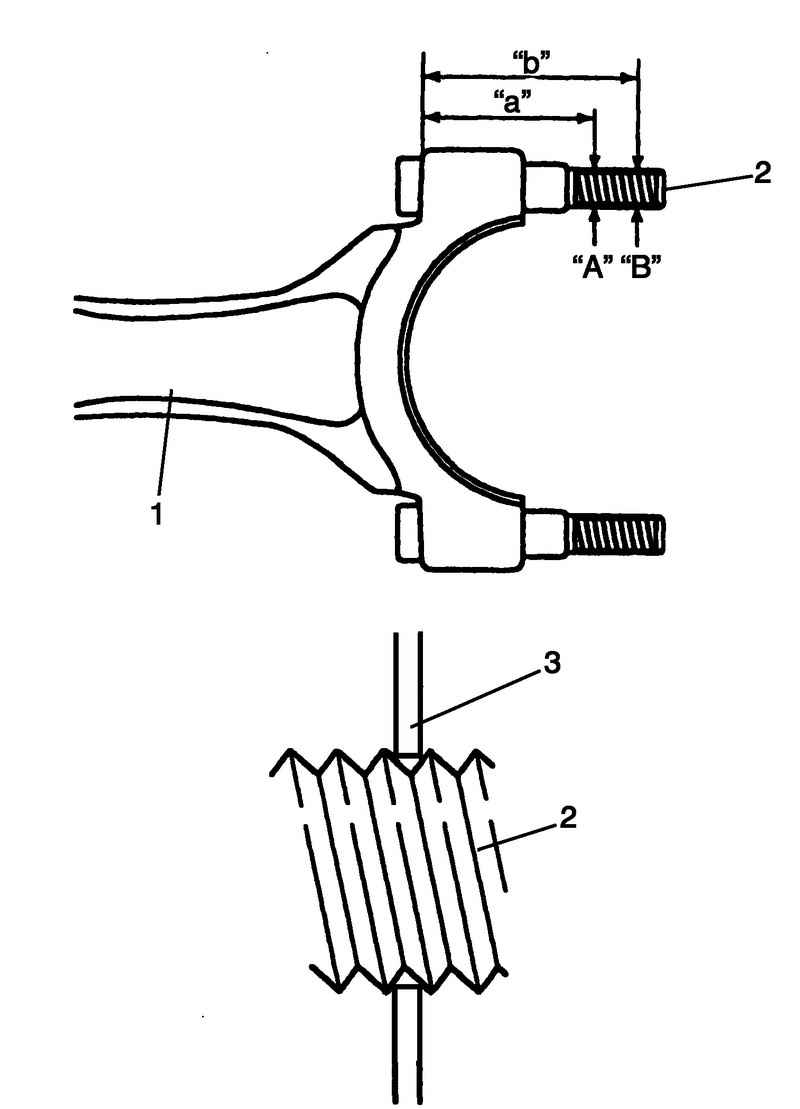

Рис. 2.146. Схема проверки шатунного болта

Деформация шатунного болта (болт с затяжкой в зоне пластической деформации).

Измерьте диаметр резьбы шатунного 1 болта 2 в точках «A» и «B» микрометром 3. Вычислите разность диаметров («A» – «B»). Если разность превышает предельное значение, замените шатун.

Схема измерения шатунного болта «a»: 32 мм, «b»: 40 мм.

Предельное значение разности диаметров шатунного болта («A» – «B»): 0,1 мм.

Для ремонта поставляются шатунные подшипники номинального размера и подшипники увеличенной (под шейки коленчатого вала уменьшенного диаметра) на 0,25 мм толщины, подшипники номинального размера разбиты на 5 видов, отличающихся по допуску.

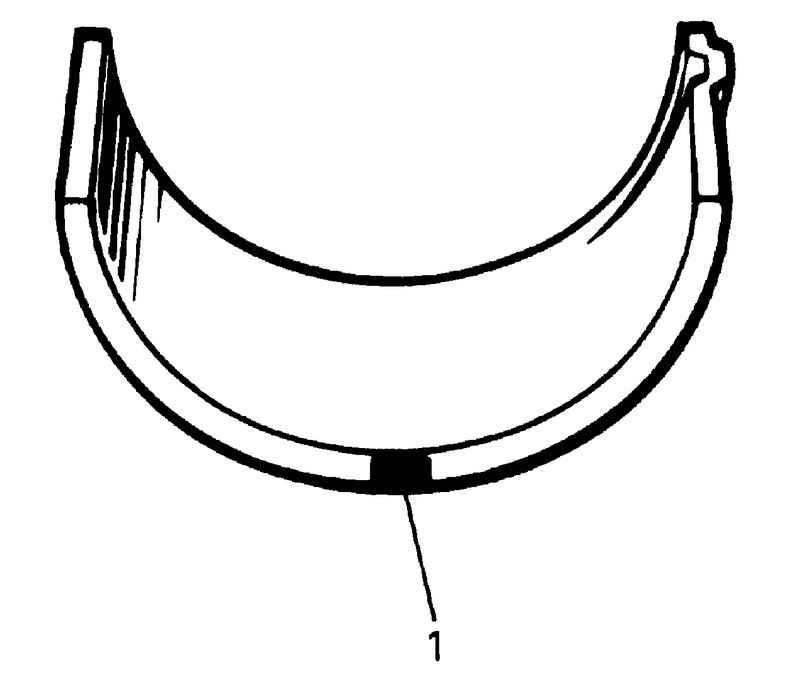

Рис. 2.147. Шатунный вкладыш: 1 – красная краска

Для идентификации подшипника увеличенной толщины, используется маркировка красного цвета, которая нанесена, как показано на рисунке 2.147, толщина подшипника увеличенной толщины составляет 1,605–1,615 мм в центральной части.

Проверьте вкладыши подшипника на наличие признаков оплавления, точечной коррозии, прожога или расслаивания, также осмотрите отпечаток пятна контакта. Дефектные вкладыши подшипников должны быть заменены.

Перед проверкой зазора в подшипнике очистите подшипники и шатунные шейки.

Установить вкладыши в шатун и крышку шатуна.

Положите отрезок калиброванной пластмассовой проволоки 1 на поверхность шатунной шейки (параллельно коленчатому валу) так, чтобы он не закрывал масляный канал.

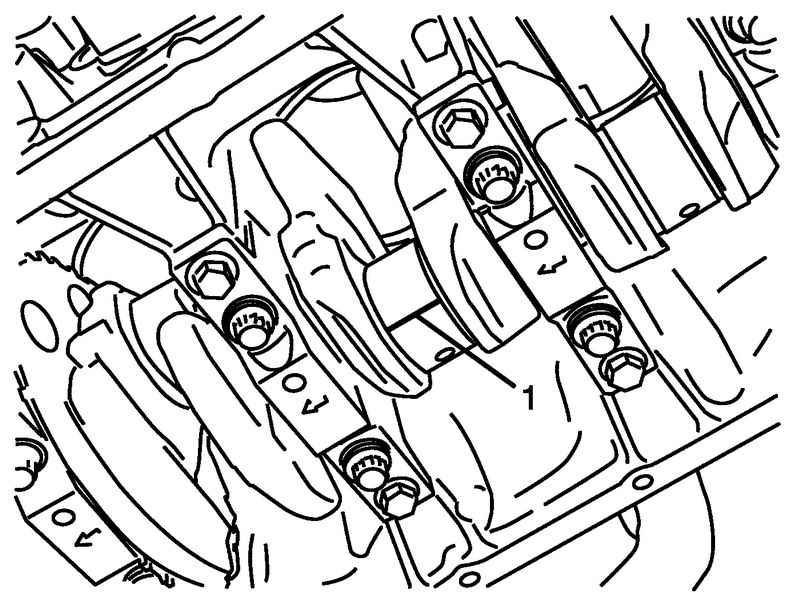

Рис. 2.148. Укладка отрезка калибровочной проволоки

Установите крышку шатуна 1 на шатун.

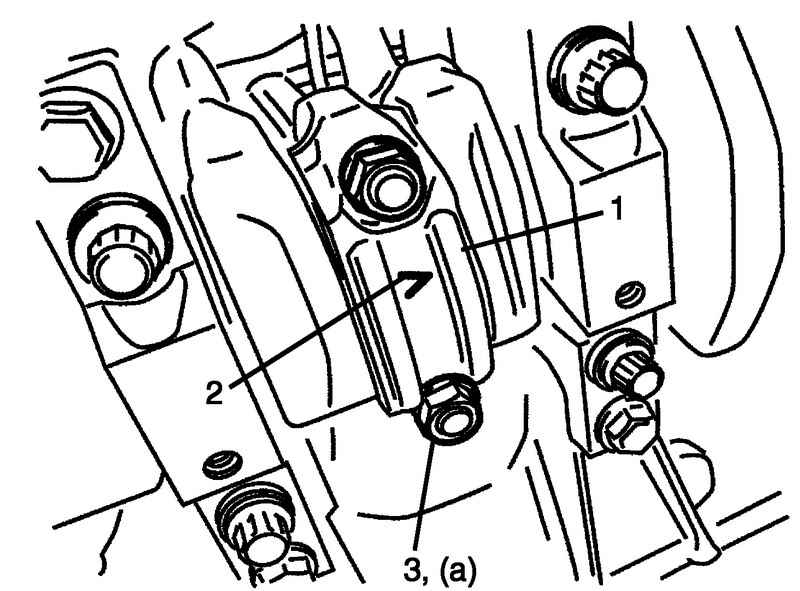

Рис. 2.149. Установка крышки шатуна

При установке крышки следите за тем, чтобы метка в виде стрелки 2 на крышке была обращена в сторону шкива коленчатого вала, как показано на рисунке 2.149. Смажьте моторным маслом шатунные болты, постепенно затяните глухие гайки 3 следующим образом.

а. Затяните все гайки моментом 15 Н·м.

b. Повторно доверните их на 45°

c. Повторите операцию b) еще раз.

Глухая гайка шатунного подшипника (a): затяните моментом 15 Н·м, доверните на 45° и 45°

Снимите крышку и определите величину зазора по сплющиванию калиброванной пластмассовой проволоки 2 в самом широком месте, используя шкалу 1 на упаковке калиброванной пластмассовой проволоки.

Если зазор превышает предельное значение, используйте новый подшипник номинального размера. После подбора нового подшипника снова проверьте зазор.

Номинальное значение: 0,029–0,047 мм.

Предельное значение: 0,065 мм.

Если зазор не может быть приведен в норму установкой нового подшипника номинального размера, прошлифуйте шатунную шейку до ближайшего ремонтного размера и используйте подшипник увеличенной на 0,25 мм толщины.

ПРИМЕЧАНИЕ После проверки зазора в шатунном подшипнике проверьте деформацию шатунных болтов.

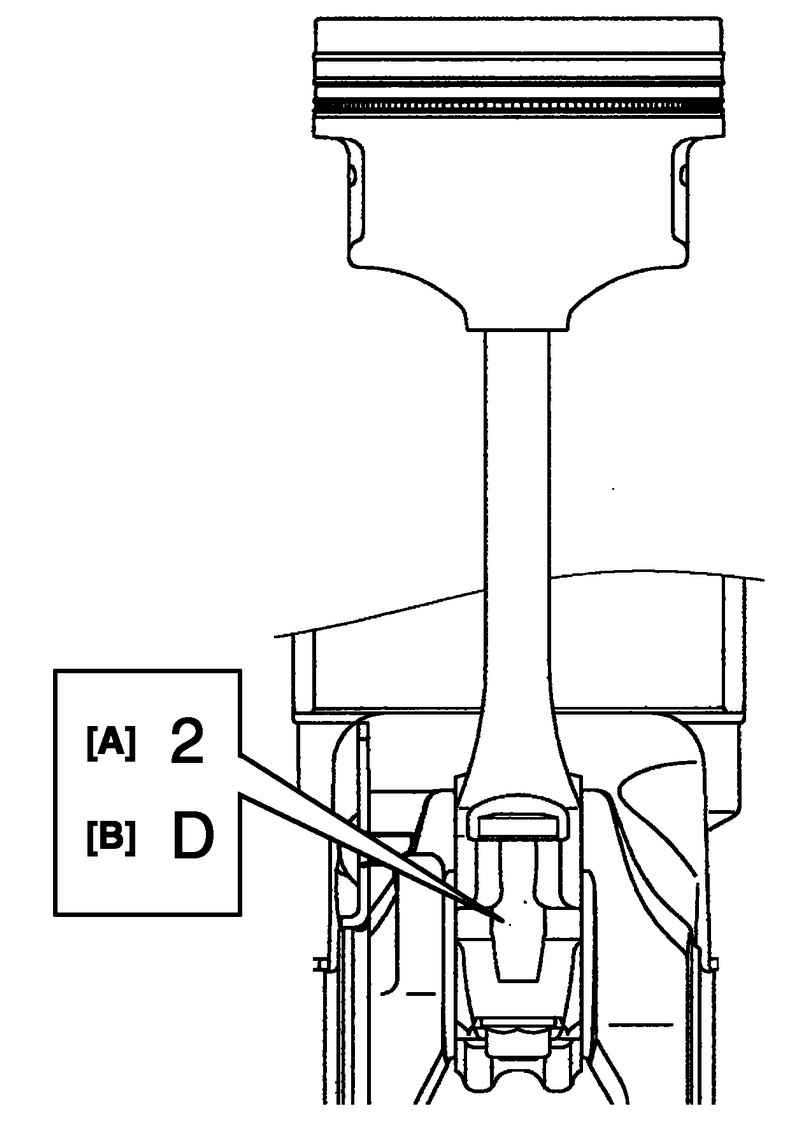

Рис. 2.151. Маркировка на шатуне и его крышке: A – № внутреннего диаметра нижней головки шатуна; B – метка указания веса

Проверьте № на шатуне и его крышке, как показано на рисунке 2.151.

ПРИМЕЧАНИЕ Если подшипник находится в неудовлетворительном состоянии или зазор в подшипнике – отличается от нормы, подберите и установите новый подшипник номинального размера следующим образом. При замене по любой причине коленчатого вала или шатуна с подшипником, подберите новые подшипники номинального размера по номерам, выбитым на шатуне и его крышке и/или буквам, выбитым на щеке коленчатого вала возле 3-го цилиндра.

Три № («1», «2» и «3») соответствуют следующим внутренним диаметрам нижней головки шатуна.

Например, № «1» указывает, что внутренний диаметр нижней головки шатуна составляет 45,000–45,006 мм.

Затем проверьте диаметр шатунной шейки коленчатого вала. На щеке коленчатого вала №3 выбито четыре буквы, как показано на рисунке. Три буквы («A», «B» и «C») соответствуют следующим диаметрам шатунных шеек коленчатого вала. Например, буква «A» указывает, что соответствующий диаметр шатунной шейки коленчатого вала составляет 41,994–42,000 мм

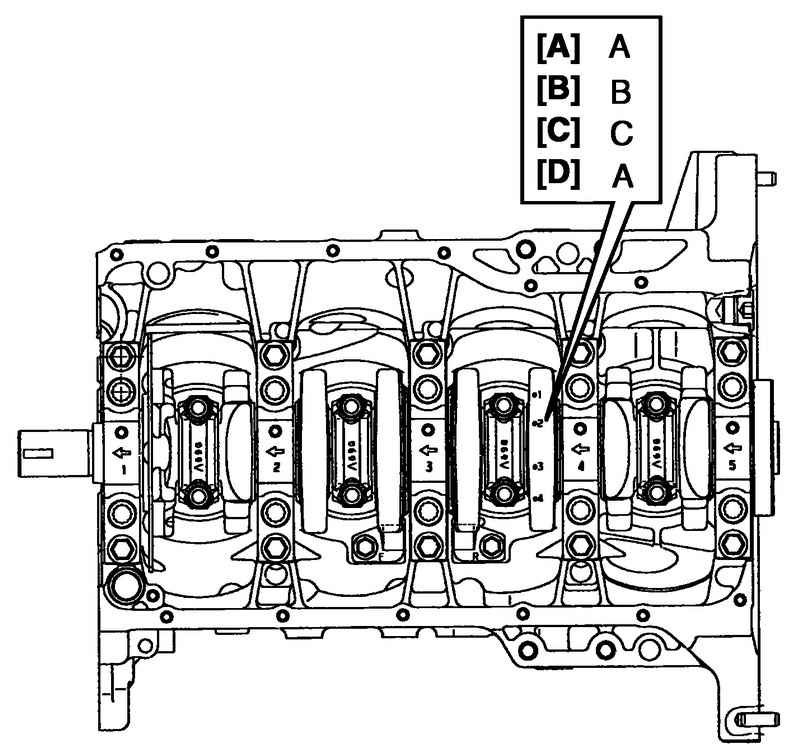

Рис. 2.152. Маркировка наружного диаметра шатунных шеек коленчатого вала: A – диаметр шатунной шейки коленчатого вала цилиндра №1; B – диаметр шатунной шейки коленчатого вала цилиндра №2; C – диаметр шатунной шейки коленчатого вала цилиндра №3; D – диаметр шатунной шейки коленчатого вала цилиндра №4

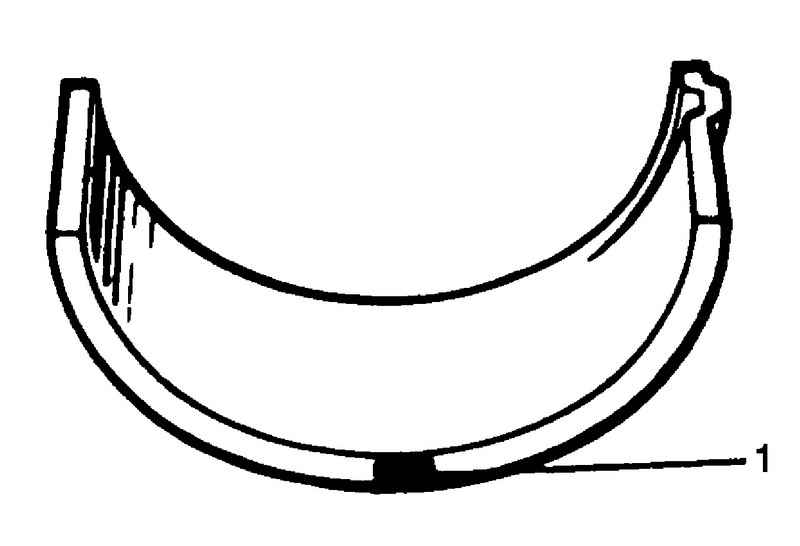

Рис. 2.153. Цветовая маркировка вкладышей шатунных подшипников: 1 – цветовая маркировка

Существует пять видов подшипников номинального размера, отличающиеся по толщине. Для различия они имеют идентификационные метки следующих цветов в местах, показанных на рисунке 2.153.

Каждый цвет соответствует определенной толщине центральной части подшипника.

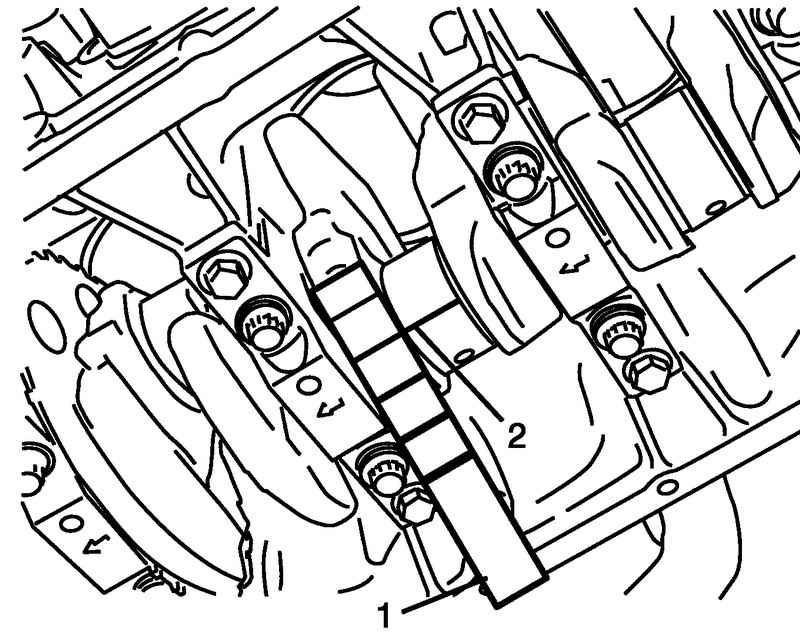

Рис. 2.150. Измерение сплющенного отрезка калибровочной проволоки

Используя шкалу 1 на упаковке с калиброванной пластмассовой проволокой 2, проверьте зазор в подшипнике для подобранного подшипника номинального размера (рис. 2.150). Если величина зазора все еще превышает предельное значение, установите подшипник увеличенной толщины и снова проверьте зазор.
