9.5.2.6. Таблицы
Лампа не зажигается при включении переключателя зажигания

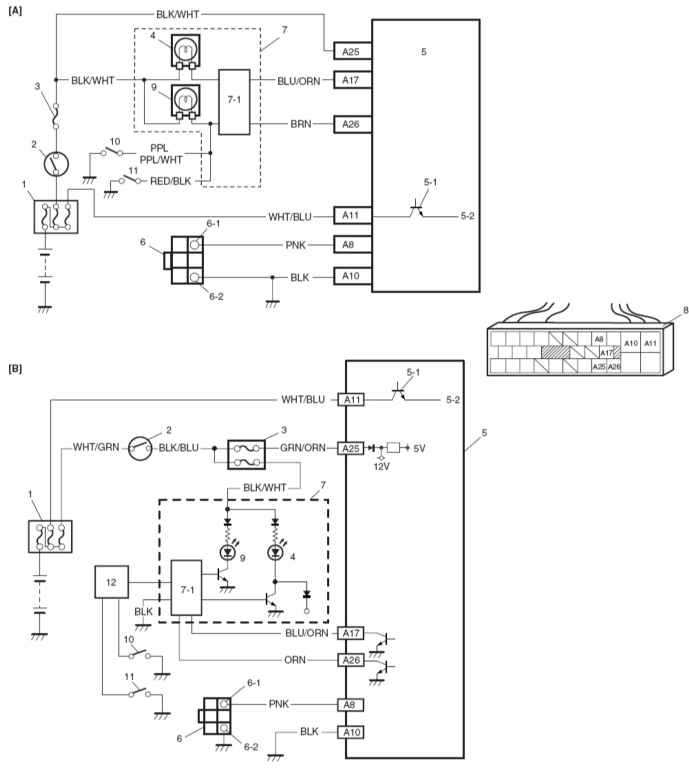

Описание цепи
Работой (включение/выключение) сигнальной лампы АБС управляет модуль управления АБС через модуль привода лампы АБС в комбинированном счетчике.
Если антиблокировочная тормозная система в хорошем состоянии, модуль управления АБС включает сигнальную лампу АБС при включении переключателя зажигания, дает лампе гореть лишь 2 секунды и отключает ее. Если в системе обнаружена неисправность, модуль управления АБС включает лампу. Лампа также включается модулем драйвера АБС в комбинированном счетчике, когда разъем модуля управления АБС отсоединен.
Осмотр
Модель с откидным верхом
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Включите переключатель зажигания. Загораются ли другие сигнальные лампы?
|
Перейдите к шагу 2
|
Перейдите к шагу 4
|
|
2
|
Отключите переключатель зажигания
Отсоедините разъем гидравлического блока/модуля управления АБС
Включите переключатель зажигания. Зажигается ли сигнальная лампа АБС при включении переключателя зажигания?
|
Замените сборку гидравлического блока/модуля управления АБС
|
Перейдите к шагу 3
|
|
3
|
Снимите комбинированный счетчик при отключенном переключателе зажигания. В хорошем ли состоянии лампа АБС?
|
Цепь "BLU/ORN" закорочена на землю. Если OK, замените цепь сигнальной лампы АБС (модуль драйвера лампы)
|
Замените лампу
|
|
4
|
В хорошем ли состоянии предохранитель IG?
|
Разомкнут провод "BLK/WHT" к комбинированному счетчику или плохое соединение
|
Отремонтируйте и замените
|
Помимо модели с откидным верхом
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Включите переключатель зажигания. Загораются ли другие сигнальные лампы?
|
Перейдите к шагу 2
|
Перейдите к шагу 4
|
|
2
|
Отключите переключатель зажигания
Отсоедините разъем гидравлического блока/модуля управления АБС
Включите переключатель зажигания. Зажигается ли сигнальная лампа АБС при включении переключателя зажигания?
|
Замените сборку гидравлического блока/модуля управления АБС
|
Перейдите к шагу 3
|
|
3
|
Снимите комбинированный счетчик при выключенном переключателе зажигания
Измерьте сопротивление между проводом "BLU/ORN" от 22-выводного разъема комбинированного счетчика и землей. Бесконечно ли оно ( )?
|
Перейдите к шагу 6
|
Цепь "BLU/ORN" закорочена на землю
|
|
4
|
В хорошем ли состоянии предохранитель "СЧЕТЧИК"?
|
Перейдите к шагу 5
|
Замените предохранитель и проверьте, нет ли короткого замыкания цепи на землю
|
|
5
|
Снимите комбинированный счетчик при выключенном переключателе зажигания.
Проверьте контакт между проводом "BLK/WHT" и 20-выводного разъема комбинированного счетчик
Если OK, включите переключатель зажигания и измерьте напряжение у провода "BLK/WHT" 20-выводного разъема комбинированного счетчика. Равно ли оно 10-14 В?
|
Перейдите к шагу 6
|
Разомкнута цепь "BLK/WHT"
|
|
6
|
Измерьте сопротивление между проводом "BLK" 20-выводного разъема комбинированного счетчика и землей. Сопротивление ниже 5 ?
|
Замените комбинированный счетчик
|
"BLK" цепь разомкнута или высокое сопротивление
|

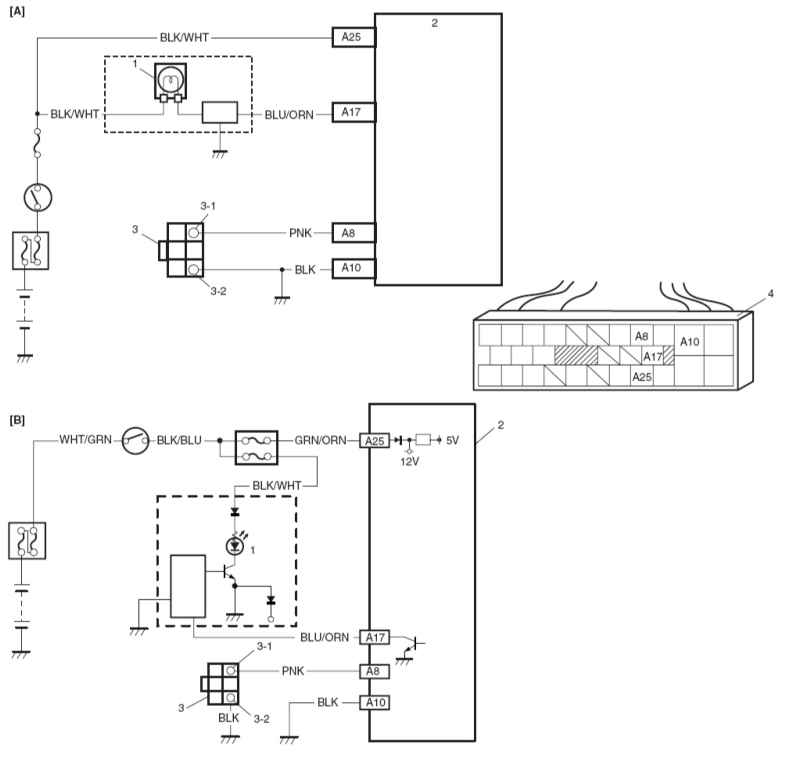

Таблица B. Проверка цепи сигнальной лампы АБС
Лампа постоянно горит
См. схему цепи системы и описание цепи в Таблице A.
Осмотр
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Выполните проверку кодов диагностики неисправностей. Есть ли какой-либо КДН (включая код 12, НЕТ КОДОВ/NO CODES на сканере SUZUKI)?
|
Перейдите к шагу 2
|
Перейдите к шагу 3
|
|
2
|
Есть ли код неисправности КДН (помимо кода 12) в шаге 1?
|
Перейдите к шагу 7 Раздела Таблица диагностики неисправностей ABS в данной Главе
|
Перейдите к шагу
3
|
|
3
|
В хорошем ли состоянии предохранитель "IG" (модель с откидным верхом) или предохранитель АБС (помимо модели с откидным верхом)?
|
Перейдите к шагу 4
|
Замените предохранитель и проверьте, нет ли короткого замыкания цепи
|
|
4
|
Отключите переключатель зажигания.
Отсоедините разъем гидравлического блока/модуля управления АБС разъем (1).
Проверьте контакт разъема гидравлического блока/модуля управления АБС у выводов "A17", "A25" и "A10".
Если OK, включите переключатель зажигания и измерьте напряжение у вывода "A25" разъема. Равно ли оно 10-14 В?
|
Перейдите к шагу 5
|
Разомкнута цепь "BLK/WHT" (модель с откидным верхом) или цепь "GRN/ORN" (помимо модели с откидным верхом).
|
|
5
|
При отсоединенном разъеме модуля управления АБС, включите переключатель зажигания и зажгите сигнальную лампу АБС.
Соедините вывод "A17" отсоединенного разъема с землей используя служебный провод. Гаснет ли сигнальная лампа АБС?
|
Перейдите к шагу 6
|
Разомкнута цепь "BLU/ORN". Если провод и контакт в порядке, замените модуль драйвера лампы АБС (модель с откидным верхом) или комбинированный счетчик (помимо модели с откидным верхом).
|
|
6
|
Измерьте сопротивление от вывода разъема "A10" с землей. Сопротивление ниже 5?
|
Замените на исправный гидравлический блок/модуль управления АБС и вновь проверьте
|
"BLK" цепь разомкнута или высокое сопротивление
|
|

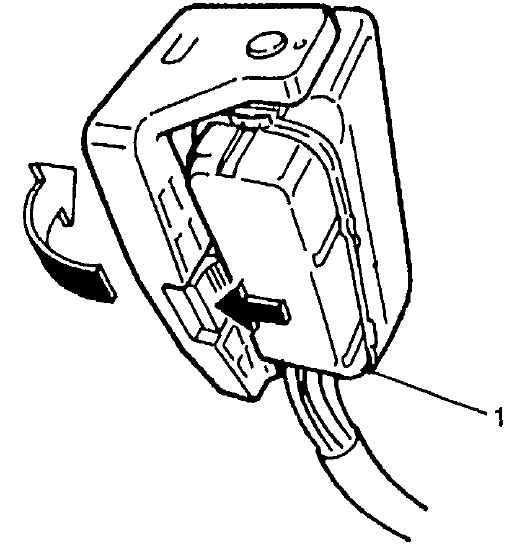

Рис. для шага 4. |
Таблица C. Проверка цепи сигнальной лампы АБС
Лампа постоянно мигает при включенном переключателе зажигания

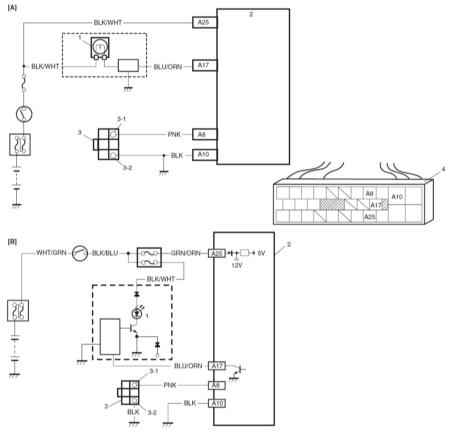

Описание цепи
Когда вывод-переключатель диагностики закорочен или замкнут на землю при включенном переключателе зажигания, код неисправности (КДН) отображается миганием сигнальной лампы АБС только в следующих случаях.
- Нормальный КДН (12) отображается, если не обнаружено кода неисправности КДН в АБС.
- История кодов неисправности КДН отображается миганием лампы, если нет текущего кода неисправности, хотя история кодов неисправности КДН сохранена в памяти.
Осмотр
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Соединен ли вывод провода диагностического переключателя "PNK" (3) с выводом провода "BLK" (2) через сервисный провод (4)?
|
Перейдите к шагу 3
|
Перейдите к шагу 2
|
|
2
|
Переключатель зажигания ВКЛ.
Измерьте напряжение между выводом диагностического переключателя и землей. Равно ли оно 10-14 В?
|
Замените на исправный гидравлический блок/модуль управления АБС и вновь проверьте
|
Цепь провода "PNK" закорочена на землю
|
|
3
|
Переключатель зажигания ВКЛ.
Указывает ли мигание сигнальной лампы АБС на КДН?
|
Перейдите к шагу 7 Раздела Таблица диагностики неисправностей ABS в данной Главе
|
Замените на исправный гидравлический блок/модуль управления АБС и вновь проверьте
|

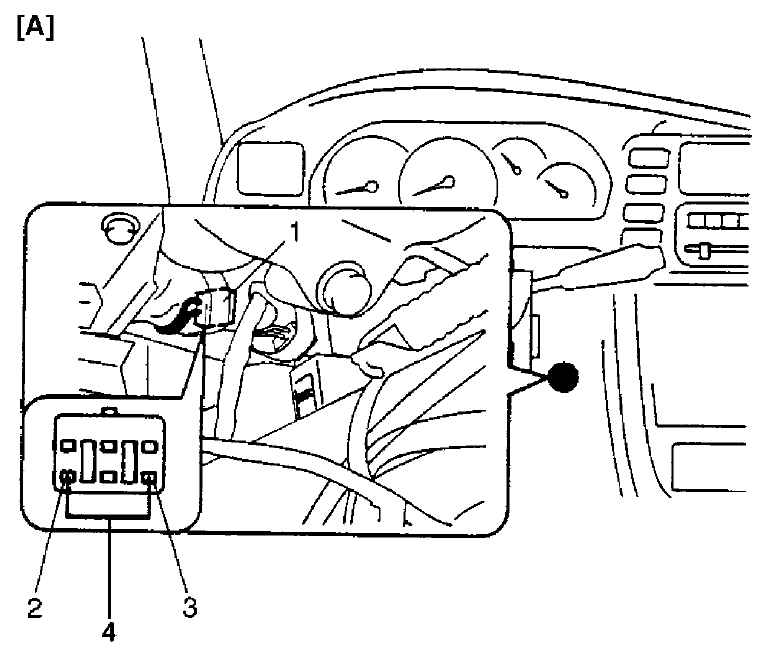

Рис. для шага 1
Модель с откидным верхом
|
1 - разъем диагностики
|

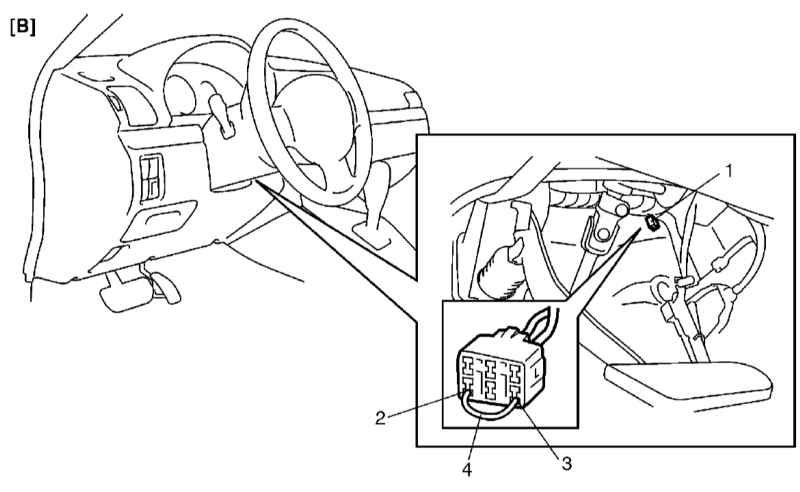

Помимо модели с откидным верхом
|
1 - разъем диагностики
|
Таблица D. Код (КДН) не выводится, даже если вывод переключателя диагностики соединен на землю
Описание цепи
Когда вывод диагностического переключателя соединен на землю при включенном переключатель зажигания, модуль управления АБС выводит код диагностики неисправности миганием сигнальной лампы АБС.
Осмотр
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Нет ли короткого замыкания вывода провода диагностического переключателя "PNK" (3) и вывода провода "BLK" (2) служебным проводом (4)?
|
Перейдите к шагу 2
|
Надежно соедините служебный провод
|
|
2
|
Отсоедините служебный провод
Отключите переключатель зажигания
Отсоедините разъем гидравлического блока/модуля управления АБС (1).
Измерьте сопротивление между выводом диагностического переключателя и выводом разъема "A8". Бесконечно ли оно ()?
|
Разомкнута цепь "PNK"
|
Перейдите к шагу 3
|
|
3
|
Измерьте сопротивление между между выводом заземления разъема монитора и корпусом. Сопротивление ниже 5?
|
Перейдите к шагу 4
|
Разомкнута цепь "BLK" или плохой контакт
|
|
4
|
Проверьте контакт гидравлического блока/модуля управления АБС у вывода "A8" и "A10"
Если OK, затем проверьте цепь сигнальной лампы АБС, обратившись к
Таблицам диагностики неисправностей - A, B или C в данном Разделе. Цепь в хорошем состоянии?
|
Замените на исправный гидравлический блок/сборку модуля управления АБС и вновь проверьте
|
Отремонтируйте цепь сигнальной лампы АБС
|
Рис. для шага 1
Модель с откидным верхом
|
1 - разъем диагностики
|

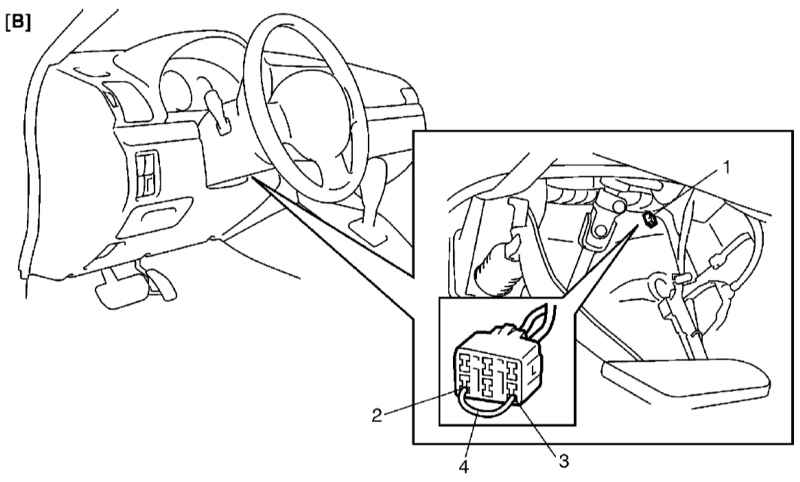

Помимо модели с откидным верхом
|
1 - разъем диагностики
|
|

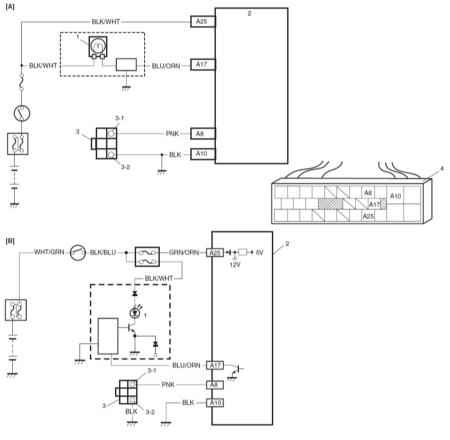

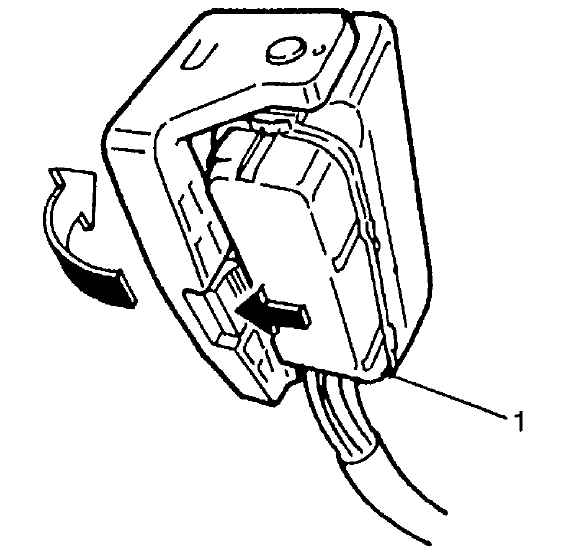

Рис. для шага 2.
|
Таблица E. Проверка сигнальной лампы ЕБД (сигнальной лампы тормоза)
Лампа постоянно горит
Описание цепи

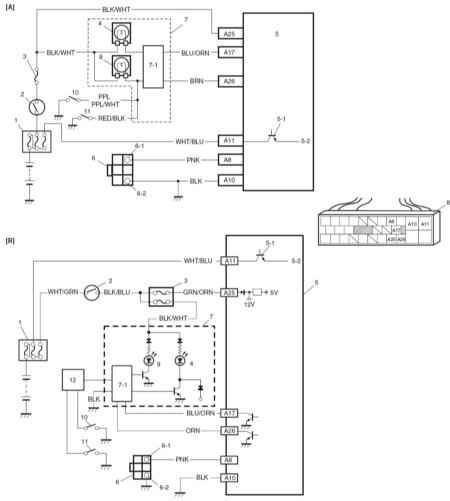

Работой сигнальной лампы ЕБД (сигнальной лампы тормоза) управляет переключатель стояночного тормоза, переключатель уровня тормозной жидкости и сборка модуля управления/гидравлического блока АБС через драйвер привода лампы в комбинированном счетчике. См.
диаграмму цепи в Таблице A.
Осмотр
|
Шаг
|
Действие
|
Да
|
Нет
|
|
1
|
Убедитесь, что:
Стояночный тормоз полностью освобожден.
Уровень тормозной жидкости выше минимального. Результаты проверки положительные?
|
Перейдите к шагу 2
|
Полностью освободите стояночный тормоз и/или пополните уровень тормозной жидкости
|
|
2
|
Это модель с откидным верхом?
|
Перейдите к шагу 4
|
Перейдите к шагу 3
|
|
3
|
Проверка цепь индикатора предупреждения тормоза
Проверьте цепь индикатора предупреждения тормоза, обратившись к
Разделу Предупреждающий сигнал индикаторной лампы в Главе
Инструменты/Информация для водителей. Цепь в хорошем состоянии?
|
Перейдите к шагу
4
|
Отремонтируйте или замените неисправные части
|
|
4
|
Загорается ли сигнальная лампа АБС?
|
Выполните действия, описанные в Таблице B в данном Разделе
|
Перейдите к шагу 5
|
|
5
|
Отсоедините разъем гидравлического блока/модуля управления АБС при отключенном переключателе зажигания
Проверьте контакт разъема гидравлического блока/модуля управления АБС у выводов "A26"
Если контакт в порядке, подставьте башмаки под колеса и выберите нейтральную передачу (диапазон P для A/Т)
Удерживая тормозной рычаг нажатым, включите переключатель зажигания
Освободите стояночный тормоз
Соедините вывод "A26" отсоединенного разъема с землей, используя служебный провод
Отключается ли сигнальная лампа EBD (сигнальная лампа тормоза)?
|
Замените на исправный гидравлический блок/сборку модуля управления АБС и вновь проверьте
|
Разомкнута цепь "BRN" (модель с откидным верхом) или цепь "ORN" (для остальных моделей)
Если провод и контакт в порядке, замените комбинированный счетчик
|
|
