9.3.4.3. Диск переднего тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите транспортное средство и снимите колесо.

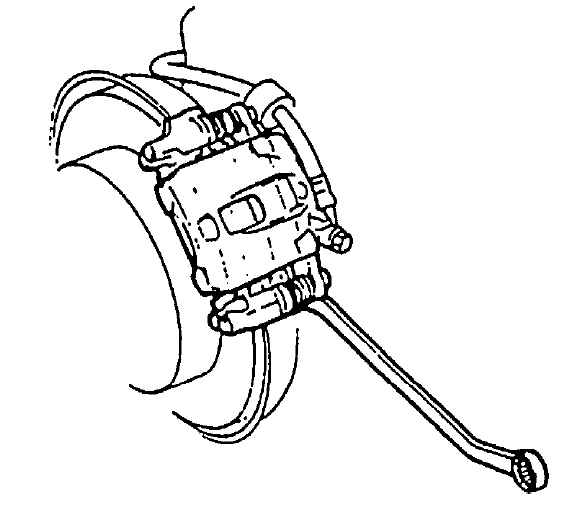

Снимите сборку суппорта, освободив болты держателя (2 шт.).

При снятии, будьте осторожны, чтобы не повредить not гибкий шланг тормоза и не нажать на тормозной рычаг.

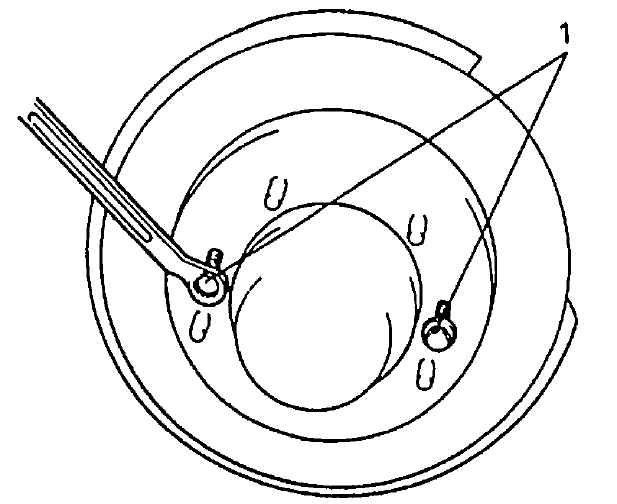

Снимите диск, открутив 8 мм болты (1) (2 шт.).

Осмотр

Обратитесь к п. Осмотр Раздела Тормозная колодка переднего диска в данной Главе.

Установка

См. Примечание в начале данной Главы.

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите диск на ступицу колеса.
Установите сборку суппорт на поворотный кулак.

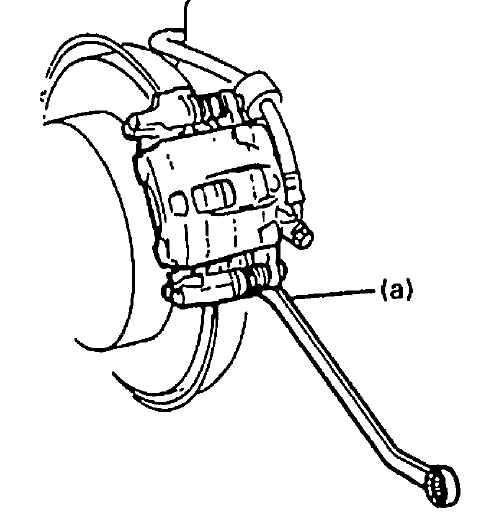

Крутящий момент затяжки болтов держателя должен соответствовать спецификации. Крутящий момент затяжки: болт держателя суппорта (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут).

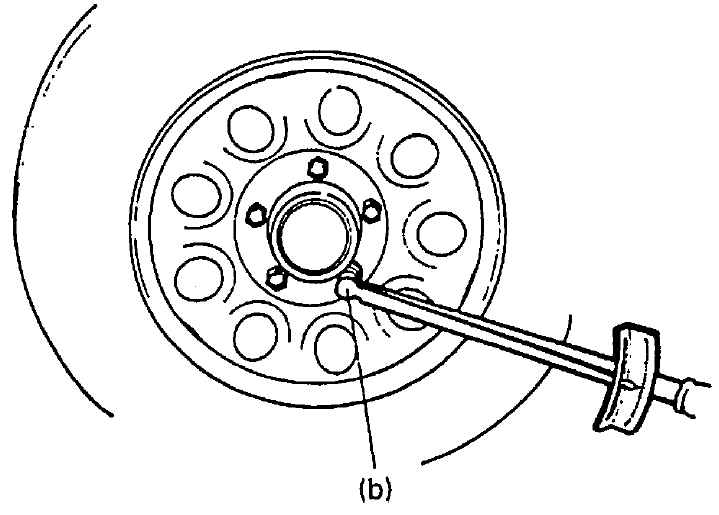

Крутящий момент затяжки гаек передних колес должен соответствовать спецификации. Крутящий момент затяжки: колесная гайка (b): 100 Н•м (10.0 кг-м, 72.5 фунтов-фут).

По окончании установки, выполните проверку работы тормоза.
