9.3.4.2. Суппорт тормоза переднего диска
|
|
- Поднимите транспортное средство и снимите колесо.

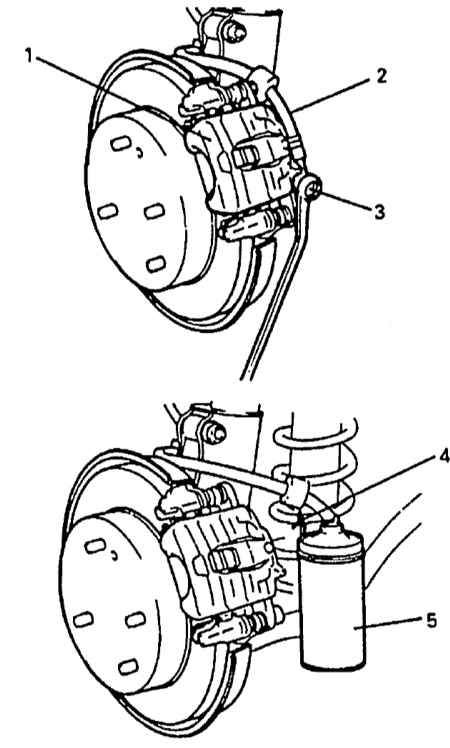

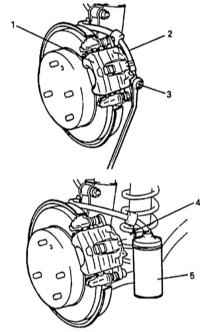

- Снимите монтажный болт гибкого шланга тормоза (3) с суппорта (1). Так как при этом жидкость может вытечь из шланга (2), приготовьте и держите под рукой (5).
|
1 — суппорт
2 — шланг
3 — монтажный болт гибкого шланга тормоза
4 — проволочный крюк
5 — контейнер |
|

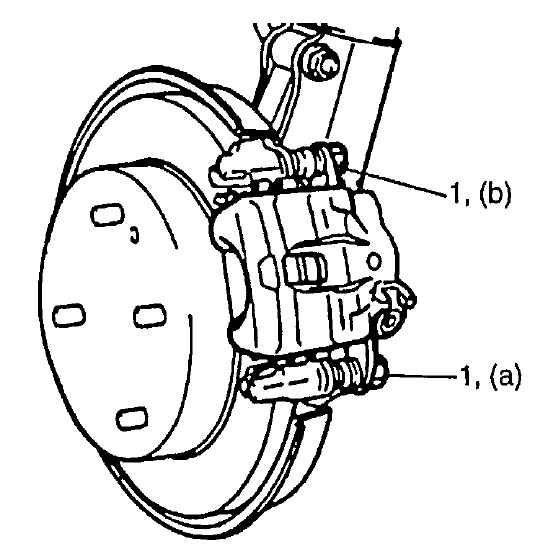

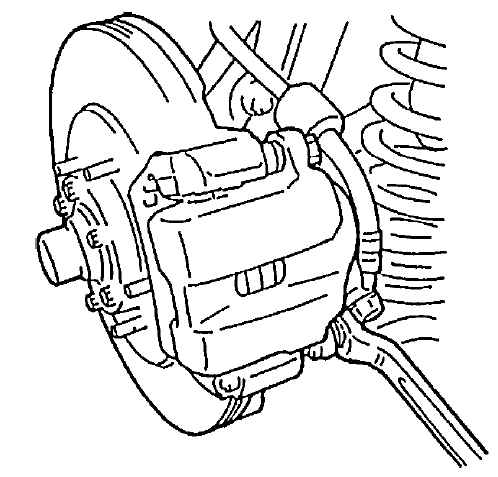

- Снимите болты штифта суппорта или болты штифта салазок суппорта.
|
- Снимите суппорт.
|
|
Разборка
|
|
- Перед разбором, очистите все вокруг суппорта от тормозной жидкости.

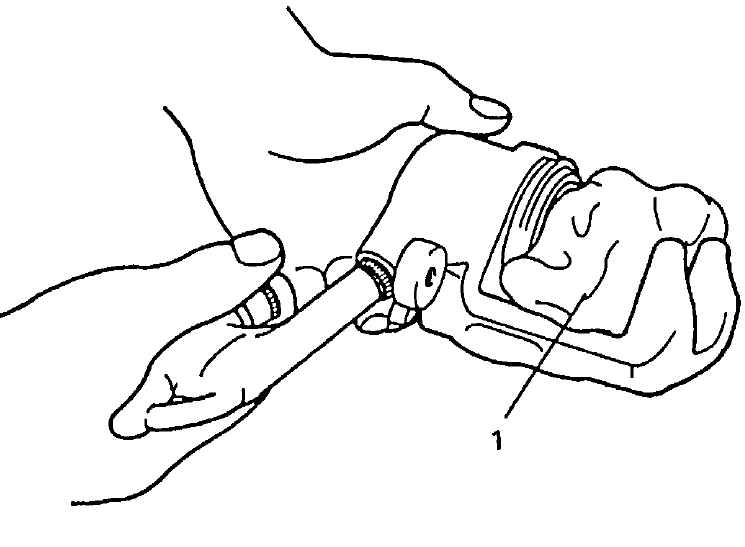

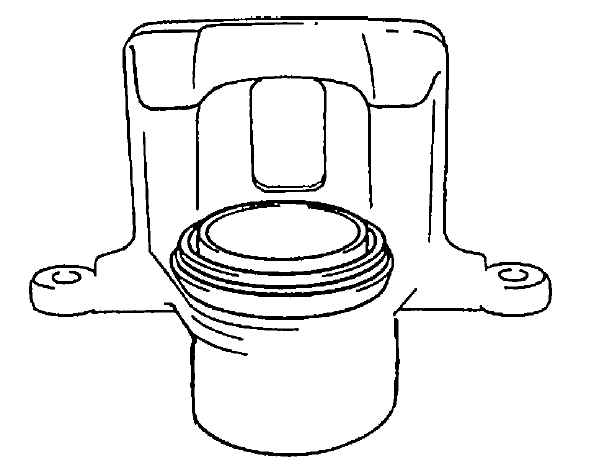

- Снимите звукопоглощающую прокладку (если машина оборудована ею) и подайте сжатый воздух в цилиндр через отверстие для болта, там, где крепился гибкий шланг. При таком давлении воздуха давление, поршень может быть вытолкнут из цилиндра.
|
Не подавайте слишком сильно сжатый воздух, который может заставить поршень выскочить из цилиндра. Его следует вынимать, используя умеренно сжатый воздух. Не беритесь пальцами за переднюю часть поршня, когда используете сжатый воздух.
|
|
1 — ткань
|
|

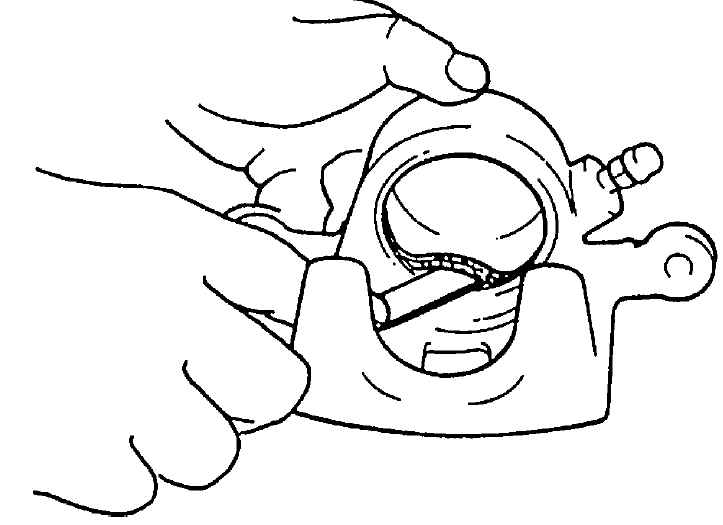

- Снимите уплотнение поршня, используя тонкое лезвие, например, щуп и др.
|
|
|
Будьте осторожны, чтобы не повредить внутреннюю часть цилиндра.
|
|
|
Осмотр
Башмак цилиндра
|
Проверьте, нет ли повреждений, трещин в башмаке. Если башмак неисправен, замените его.
|
Уплотнение поршня
|
Чрезмерный или неравномерный износ накладки колодки может свидетельствовать о неплавном обратном ходе поршня. В этом случае замените резиновое уплотнение.
|
Сборка
Соберите передний тормоз в порядке, обратном разбору, обратите внимание на следующее.
|
|
- Промойте каждую часть начисто перед тем, как поместить ее в ту же самую жидкость, что используется в бачке главного цилиндра.
- Никогда не используйте другие жидкости или разбавитель.
- Перед установкой поршня и уплотнения поршня в цилиндр, наполните их жидкостью.
- После сборки тормозных магистралей, стравите из них воздух.
|

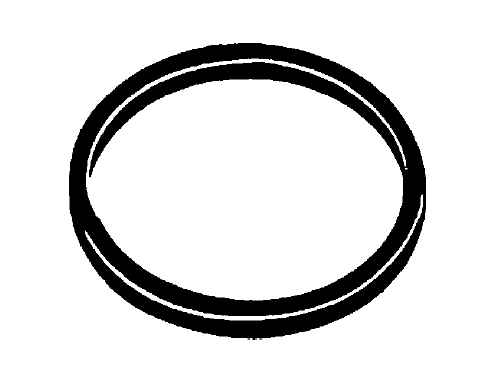

Уплотнение поршня
Уплотнение поршня используется для уплотнения поршня и цилиндра и регулировки зазора между колодкой и диском. При каждой переборке меняйте уплотнения на новые. Установите уплотнение поршня в паз цилиндра осторожно, чтобы не перегнуть его.
Поршень и башмак
|
|
|

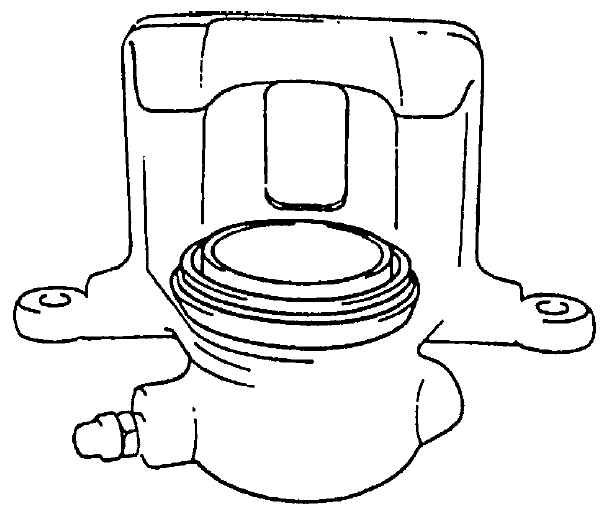

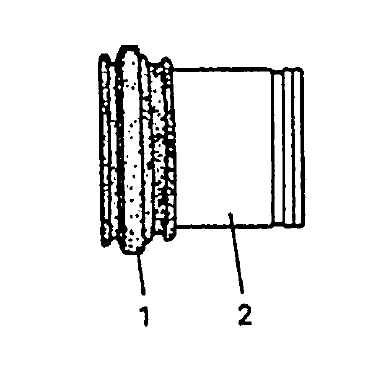

- Перед вставкой поршня (2) в цилиндр, установите башмак (1) на поршень.
|
|

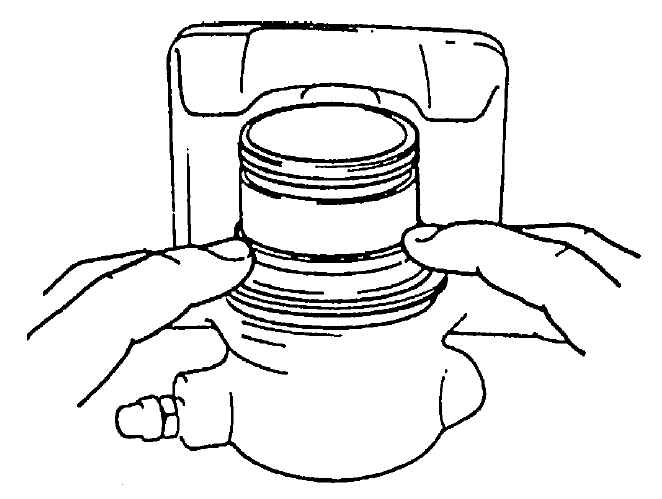

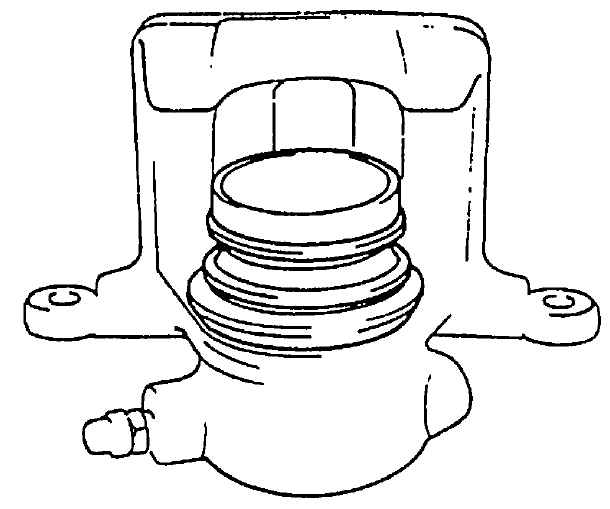

- Установите башмак как в п.1, в паз башмака в цилиндре, удерживая его пальцами. Проверьте и убедитесь, что башмак полностью встал в паз в цилиндре по всей окружности.
|
|
- Вставьте поршень в цилиндр руками и установите башмак в паз башмака в поршне.
|
|
- Чтобы убедиться, что башмак встал в паз цилиндра должным образом, немного вытяните поршень из цилиндра, но не вынимайте полностью.
|
- Вставьте поршень в цилиндр руками
|

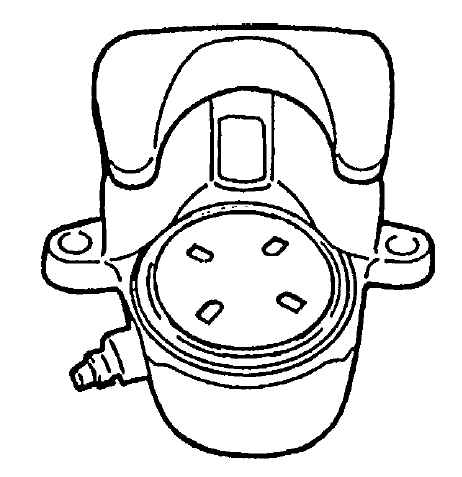

- Установите звукоизолирующую прокладку, если машина оборудована ею.
|
|
|
Суппорт
|

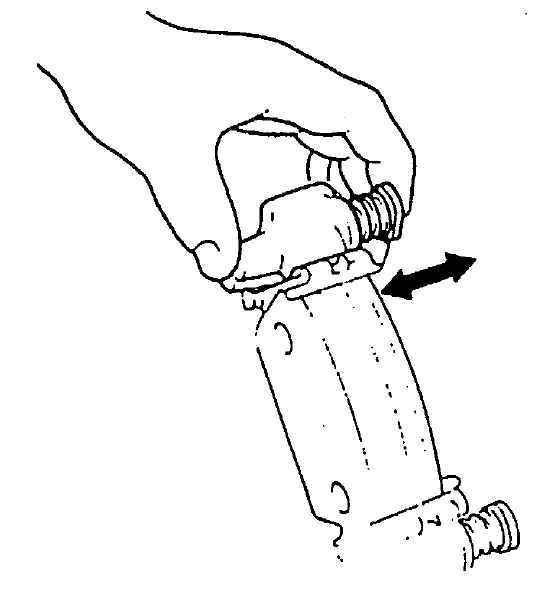

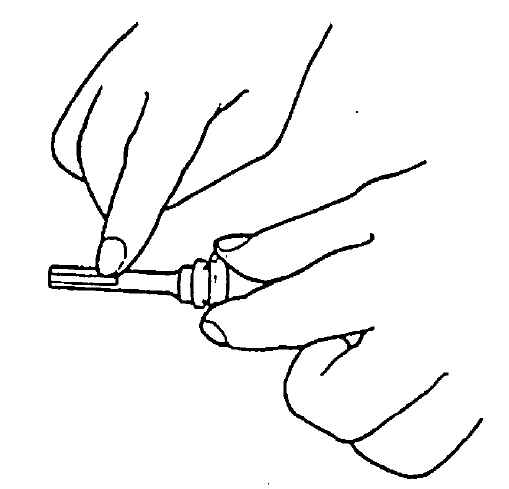

Перед установкой суппорта (корпуса цилиндра) в держатель, проверьте и убедитесь, что штифт салазок или болт штифта салазок, вставленные в держатель каждого суппорта, могут плавно в направлении осевой нагрузки.
|
|
|
Если температура опускается в холодную погоду до -30° C, используйте резиновую смазку, вязкость которой мало меняется даже при -40° C (-40°F).
|
|
Установка
|
