5.1.3. Обслуживание вне мастерской Снятие
|
|
- Поднимите автомобиль.
- Снимите болты крепежной скобы стабилизатора поперечной устойчивости (7).
- Снимите гайки сферического шарнира стабилизатора (6), шайбы (5) и втулки (4).
- Снимите стабилизатор поперечной устойчивости (2) вместе со сферическими шарнирами (3).
- Отсоедините сферические шарниры стабилизатора (3) от штанги стабилизатора (2).
|

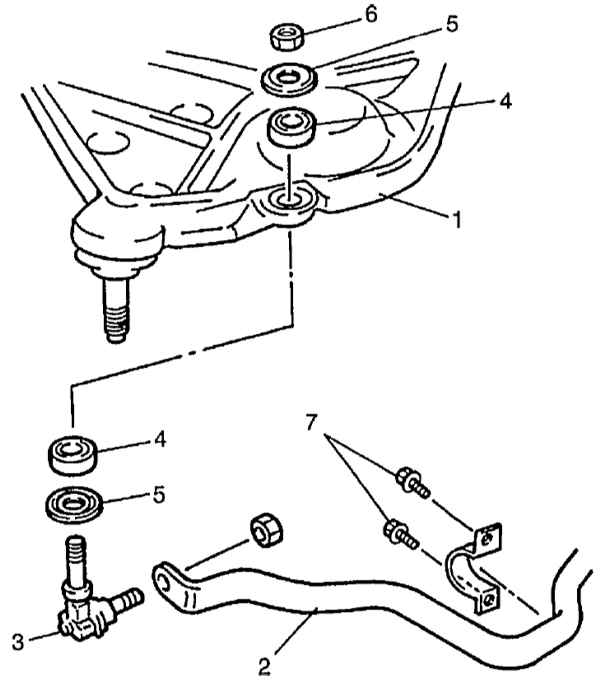

1 — рычаг подвески
2 — стабилизатор поперечной устойчивости
3 — сферические шарниры стабилизатора
4 — втулка
5 — шайба
6 — гайки сферического шарнира стабилизатора
7 — болты крепежной скобы стабилизатора поперечной устойчивости |
|
|
Установка
|

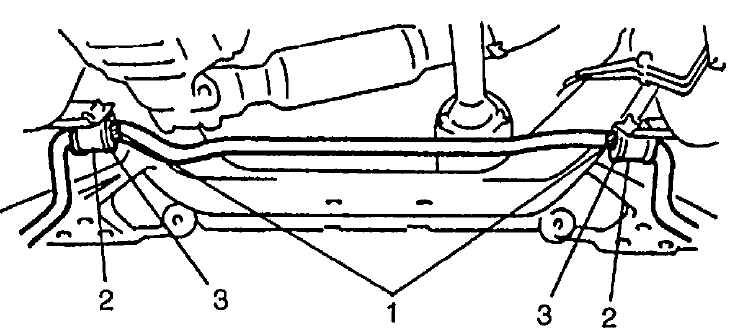

Для правильной установки штанги стабилизатора поперечной устойчивости, по обеим сторонам, убедитесь, что цветная краска (1) на штанге стабилизатора совмещена с крепежной втулкой (3) справа и слева.
|
|
1 — окрашенная часть
2 — скоба крепежной втулки
3 — крепёжная втулка |
|
|
- Соедините сферические шарниры и штангу стабилизатора.
- Установите сферические шарниры стабилизатора на управляющие рычаги.
|
|
Не затягивайте до конца гайки сферического шарнира стабилизатора.
|
- Установите скобы крепежной втулки штанги стабилизатора.
- При установке стабилизатора соберите все его части, не затягивая их, чтобы проверить центровку стабилизатора по сторонам. Убедитесь, что сферический шарнир стоит в нейтральном положении при взгляде с верхней стороны кузова.
- Затяните болты скобы стабилизатора и гайки сферического шарнира стабилизатора до указанного значения момента затяжки.
|

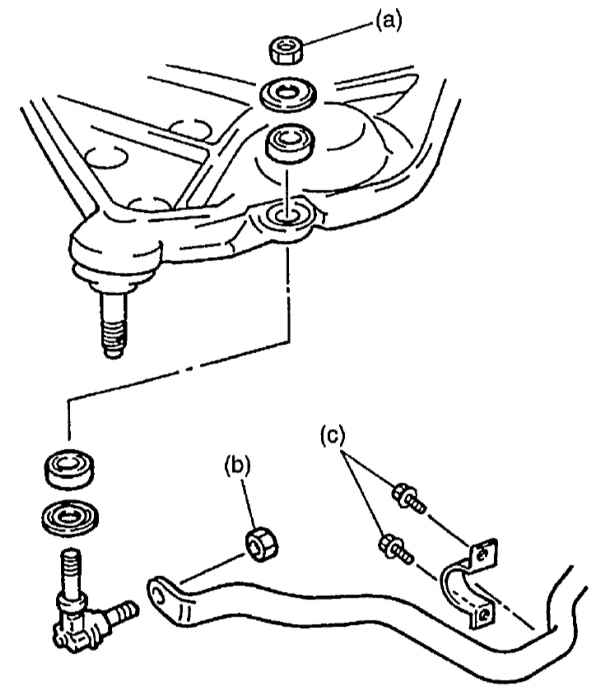

Момент затяжки:
- Гайка сферического шарнира стабилизатора (a): 26 Н•м (2.6 кг-м, 19.0 фунтов-фут)
- Гайка сферического шарнира стабилизатора (b): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут)
- Болт скобы стабилизатора (c): 23 Н•м (2.3 кг-м, 17.0 фунтов-фут)
|
|
|
|
|
