5.1.3.4. Ограничитель динамического хода подвески / Резиновое гнездо пружины

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите цилиндрическую пружину. См. Раздел Цилиндрическая пружина (Снятие) в данной Главе.

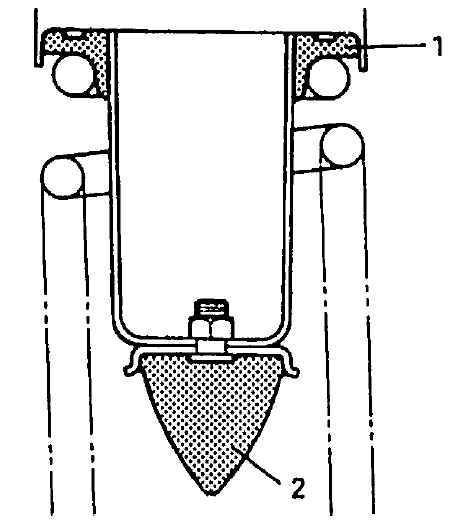

Снимите резиновое гнездо пружины (1).

1 — резиновое гнездо пружины
2 — ограничитель динамического хода подвески

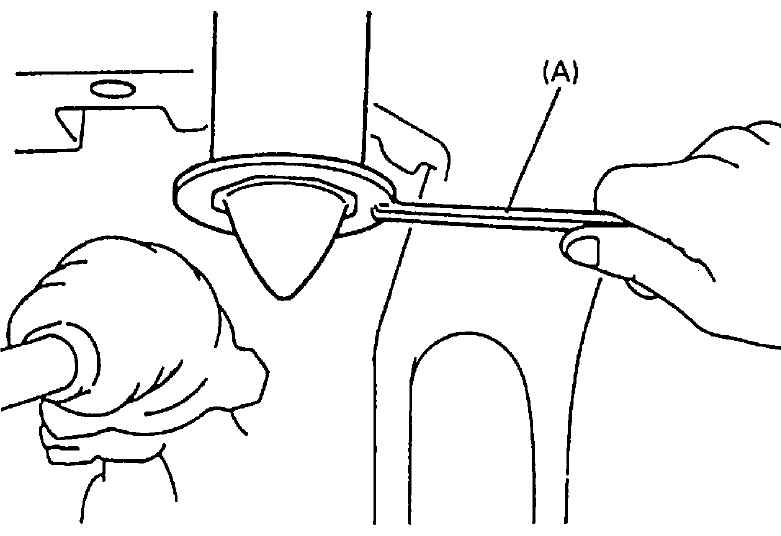

При помощи специального инструмента снимите ограничитель динамического хода подвески. Специальный инструмент: (A) — 09941-66010.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

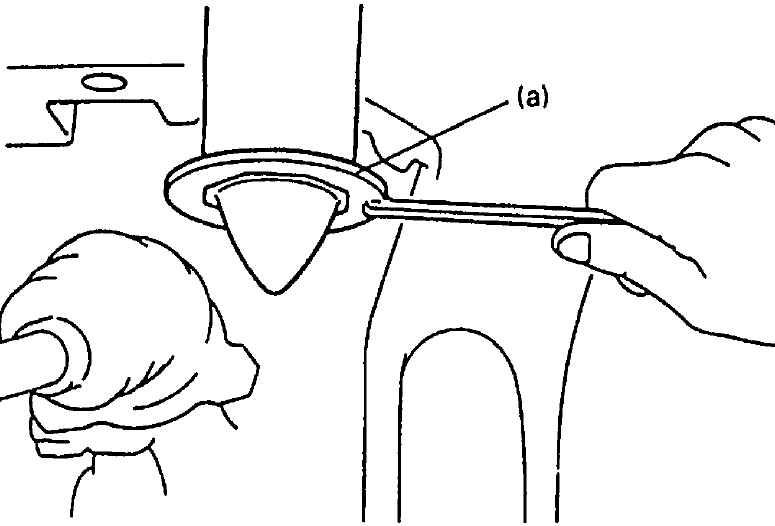

При помощи специального инструмента затяните ограничитель динамического хода подвески до указанного значения момента затяжки. Момент затяжки: ограничитель динамического хода подвески (a): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут).

Установите резиновое гнездо пружины.
Установите цилиндрическую пружину. См. в данной Главе Раздел Цилиндрическая пружина (Установка).
