5.1.1. Общее описание

Все крепежные элементы передней подвески очень важны, поскольку от них зависит работа основных частей и систем, и/или они могут повлиять на стоимость ремонта. При необходимости их замены следует использовать только детали с таким же номером или аналогичные детали. Никогда не используйте для замены подходящие детали более низкого качества. Чтобы обеспечить хорошее крепление детали при ее замене необходимо использовать указанные значения момента затяжки.
Никогда не пытайтесь нагревать, закаливать или выпрямлять любые части передней подвески. Замените поврежденную часть новой, иначе она сломается.

Передняя подвеска представляет собой независимую подвеску на стойках. Верхний конец стойки крепится к кузову опорами стойки. Стойка и ее опора изолированы друг от друга резиновой оправкой.

Нижний конец стойки соединяется с верхним концом поворотной цапфы, а нижний конец поворотной цапфы соединяется со шпилькой шарового наконечника, который является элементом рычага подвески. И эта поворотная цапфа соединяется с наконечником рулевой тяги.

Таким образом, движение рулевого колеса передается на наконечник рулевой тяги, а затем на цапфу, заставляя двигаться колеса.

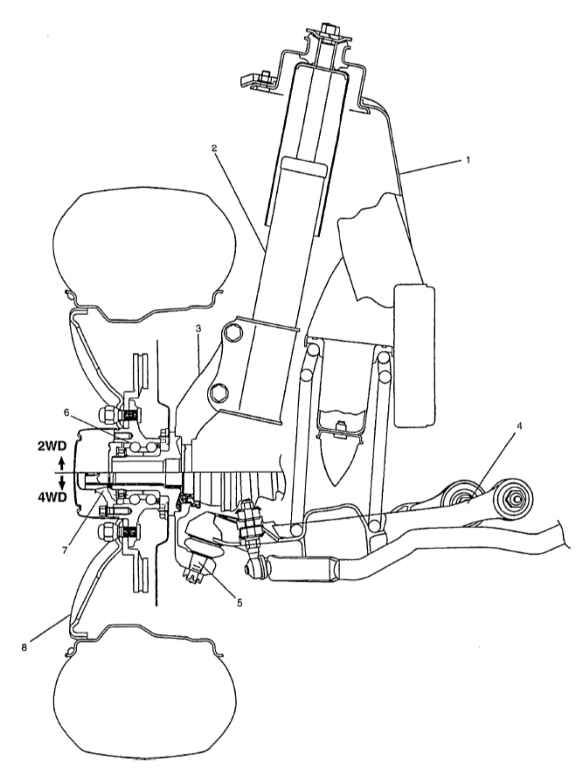

1 — кузов 2 — стойка 3 — поворотная цапфа 4 — рычаг подвески (нижний рычаг)	5 — шпилька с шаровым наконечником 6 — подшипник колеса 7 — фланец привода оси вала 8 — колесо
