10.2.2.5. Корпус дроссельных заслонок и впускной коллектор

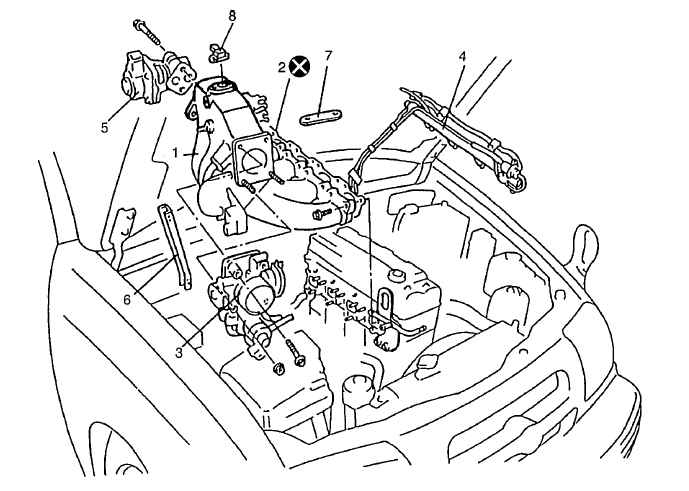

1 — впускной коллектор 2 — прокладка впускного коллектора 3 — корпус дроссельных заслонок 4 — подающий топливопровод	5 — клапан рециркуляции отработавших газов 6 — элемент жесткости впускного коллектора (задняя сторона) 7 — элемент жесткости впускного коллектора (передняя сторона) 8 — датчик перепада давления коллектора

Не использовать повторно.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Сбросьте топливное давление.
Отключите отрицательный кабель от аккумулятора.

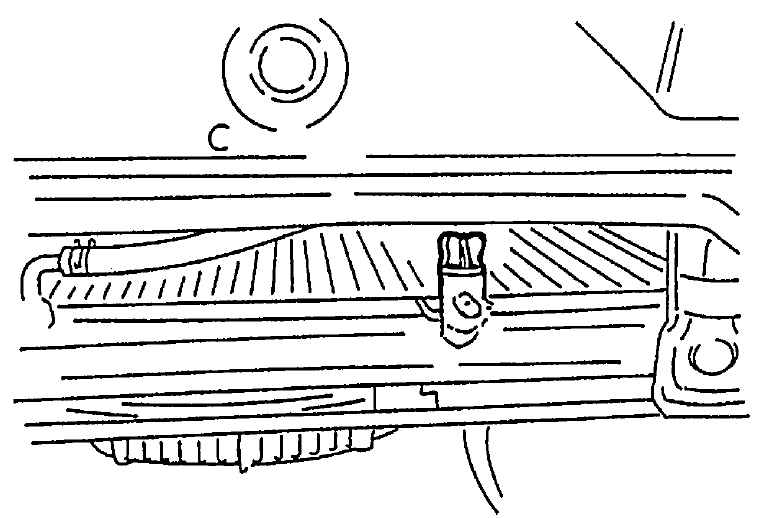

Слейте охлаждающую жидкость.

Во избежание ожога, не открывайте пробку сливного отверстия и крышку радиатора, если двигатель и радиатор еще не остыли. Обжигающая жидкость и пар могут вырваться наружу под давлением, если пробка и крышка открыты слишком рано.

Снимите выпускной шланг воздушного фильтра.

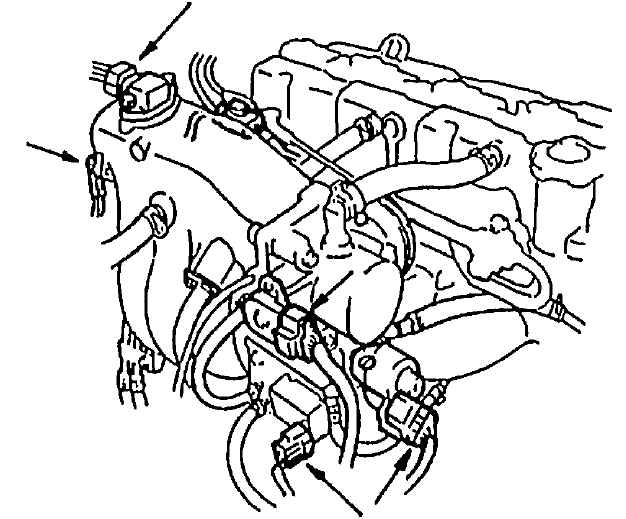

Отсоедините следующие электрические выводы:
- Разъём клапана рециркуляции отработавших газов
- Разъём клапана контроля холостого хода
- Разъём датчика положения корпуса дроссельных заслонок
- Разъём датчика абсолютного давления во впускном коллекторе
- Зажим заземления из впускного коллектора
- Датчик многомерной регулировочной характеристики

Отсоедините тросик акселератора и трос привода дроссельных заслонок А/Т (для моделей А/Т) от корпуса дроссельных заслонок.

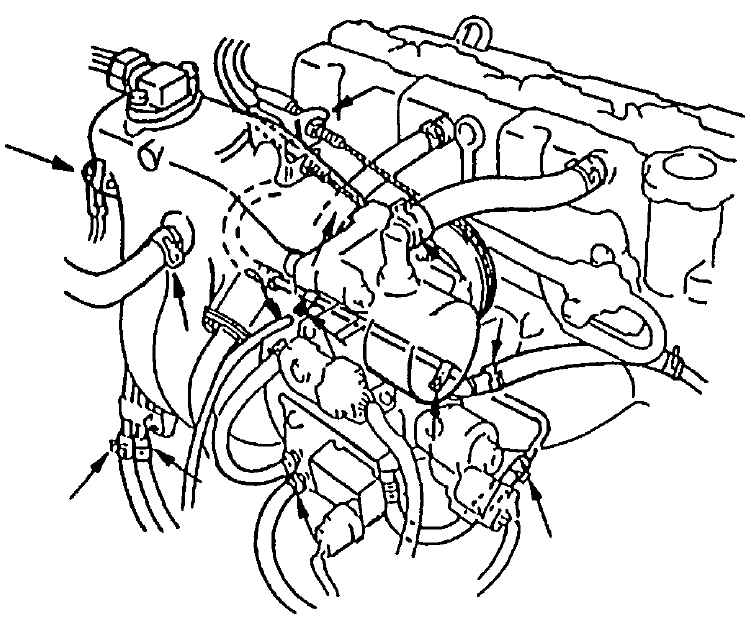

Отсоедините следующие шланги:
- Тормозной шланг от впускного коллектора
- Шланг принудительной вентиляции картера от впускного коллектора
- Вакуумный шланг регулятора топливного давления от впускного коллектора
- Вакуумный шланг от клапана абсолютного давления во впускном коллекторе
- Вакуумный шланг от впускного коллектора
- Водяные шланги от корпуса дроссельных заслонок и водной обводной трубы
- Шланг сапуна от корпуса дроссельных заслонок
- Шланг подачи топлива и возвратный шланг от каждой трубы

Снимите трубу подачи топлива с топливными инжекторами с головки цилиндра.
Снимите передний и задний элементы жесткости впускного коллектора.
Отсоедините водную трубу от впускного коллектора.

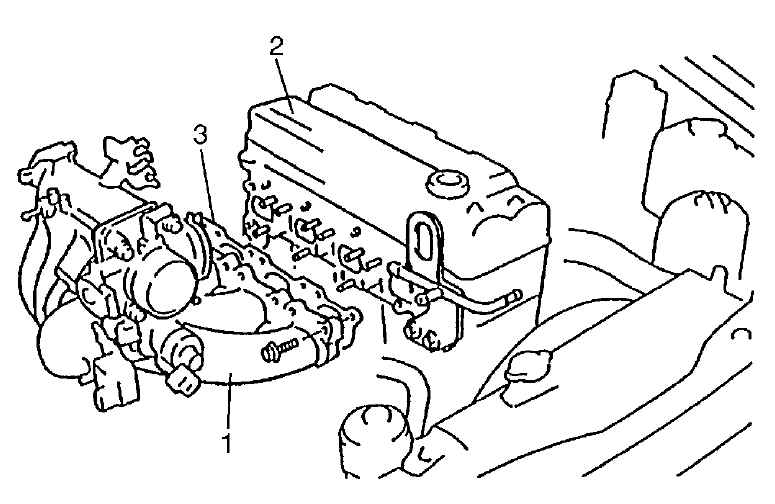

Снимите впускной коллектор (1) с головки цилиндра (2), и затем его прокладку (3).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Повторите процедуру разборки в обратном порядке с целью установки, не забывая о следующем.

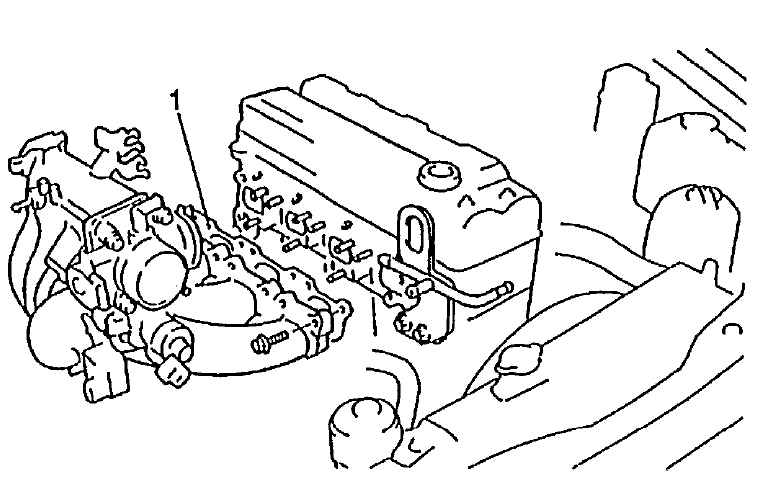

Используйте новую прокладку для впускного коллектора (1).

Установите трубу подачи топлива с топливными инжекторами на головку цилиндра.

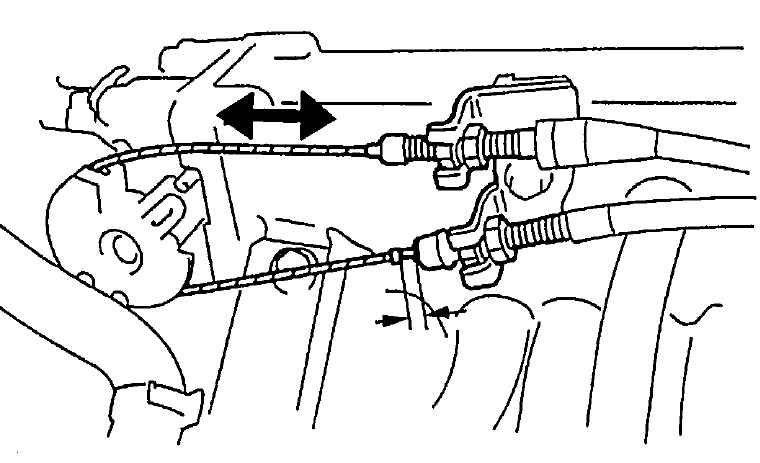

Отрегулируйте люфт тросика акселератора и люфт троса привода дроссельных заслонок А/Т (для моделей А/Т).

Проверьте, все ли снятые части поставлены на место. Повторно установите любые необходимые части, которые не были ранее установлены.
Обратно заполните систему охлаждения, обратившись к Разделу Промывка и заполнение системы охлаждения в Главе Охлаждение двигателя.
По завершении монтажа поверните ключ зажигания на ВКЛ, оставляя двигатель выключенным, и проверьте утечку топлива.
Наконец, включите двигатель и проверьте, не протекает ли антифриз двигателя.
